在工業運動控制場景（激光切割、點膠、機器人軌跡、多軸聯動加工等）中，CAD導圖元件使得圖紙設計直接聯動設備運行。
結合RTHmi編程可將圖紙轉化為機器實際運動軌跡，同時支持對CAD加工軌跡進行優化，既能提升作業效率，又能打磨出規整優質的加工產品，多方位滿足客戶加工需求。
?直接導入圖紙并呈現加工圖樣，支持自定義界面背景、運動軌跡線條等視覺配色，大幅提升圖紙畫面清晰度與直觀度。
?依托CAD操作指令，能夠快速一鍵生成加工程序代碼，直接進行加工。
?可靈活調整圖形顯示，用戶可直觀看到空移軌跡、加工順序和方向。
?同時精準優化加工路徑，去除重復軌跡、極小圖形等等。
如下圖，將程序下載到控制器，利用ZHD500XB示教盒，可實現將CAD圖紙導入到CAD導圖元件，并導出為軌跡代碼進行加工，大幅降低開發與調試成本，同時保障軌跡精度與運動流暢性，讓運動控制所見即所得。
ZHD500XB示教盒介紹
ZHD500XB是一款網絡顯示的觸摸屏示教盒，示教盒必須和支持ZHMI功能的控制器配合使用。
ZHD500XB手持示教盒帶有直流24V電源，1024*600分辨率的真彩顯示屏，16個按鍵，配急停開關，鑰匙選擇開關，外加一個可以按的手輪。
ZHD500XB特性：
（1）可編程示教盒，可以通過腳本程序來實現各種顯示界面。
（2）繪圖功能：中英文字符，直線，圓弧，圖片。
（3）帶急停按鈕、鑰匙選擇開關、手輪。
（4）帶16個按鍵，按鍵功能可定制。
（5）RJ45水晶頭，U盤接口。
（6）支持HMI組態協議。
（7）適用于各種機械或機械手控制。
（8）支持觸摸屏，可以按鍵和觸摸配合使用，可使用觸控筆，便于一些場景下更方便的操作。
（9）1024*600分辨率觸摸屏。
（10）優美的外觀+符合人體工程學的外形設計，有效提升操作員的舒適感。
ZHD500XB系統配置
以下是對該元件的詳細介紹
一.元件介紹
 CAD導圖元件必須要控制器帶linux系統才能使用�。�！
CAD導圖元件主要作用為顯示矢量圖形的元件，支持使用指令把文件中的數據導出為G代碼或者basic指令格式文件，進行運動加工。
使用方法：
1.在RTSys軟件里新建項目，新建basic、hmi文件。
2.連接控制器/仿真器，給basic程序設置自動運行任務號。
3.點擊菜單欄“視圖”→“工具箱”→“CAD”。將該元件放至合適位置，選擇三次文件導入的通道號（僅0、1兩個通道可設置），根據需求設置圖層/軌跡/空移顏色等。
4.在basic程序中使用指令CAD_LOADFILE加載需要顯示的圖形，啟動HMI任務，下載程序即可。更多CAD相關指令可查看“RTBasic編程手冊”。
 注意：
①該矢量圖片文件必須存放至RTSys軟件所在目錄的zsimu/flash文件夾中。
②目前支持導入的圖形格式為：.dxf/.ai/.plt/.dst/.nc/.cnc。
二.元件屬性
三.例程演示
本例程主要實現功能：
?通過下拉列表選擇圖片導入，自主選擇鼠標模式對導入圖形進行操作。
?可進行運動參數設置、顯示設置和優化設置。
?支持將圖形導出為basic/G代碼。
?實現加工，清除軌跡，停止加工的功能。用戶可以直接在示波器中看到加工軌跡效果。
1.程序設計
①將需要顯示的圖片放到RTSys軟件所在目錄的zsimu/flash文件夾中。
②通過編寫B(tài)asic程序定義功能實現函數。
2.界面設置
顯示設置界面（窗口14）：
參數設置界面（窗口11）：
優化設置界面（窗口12）：

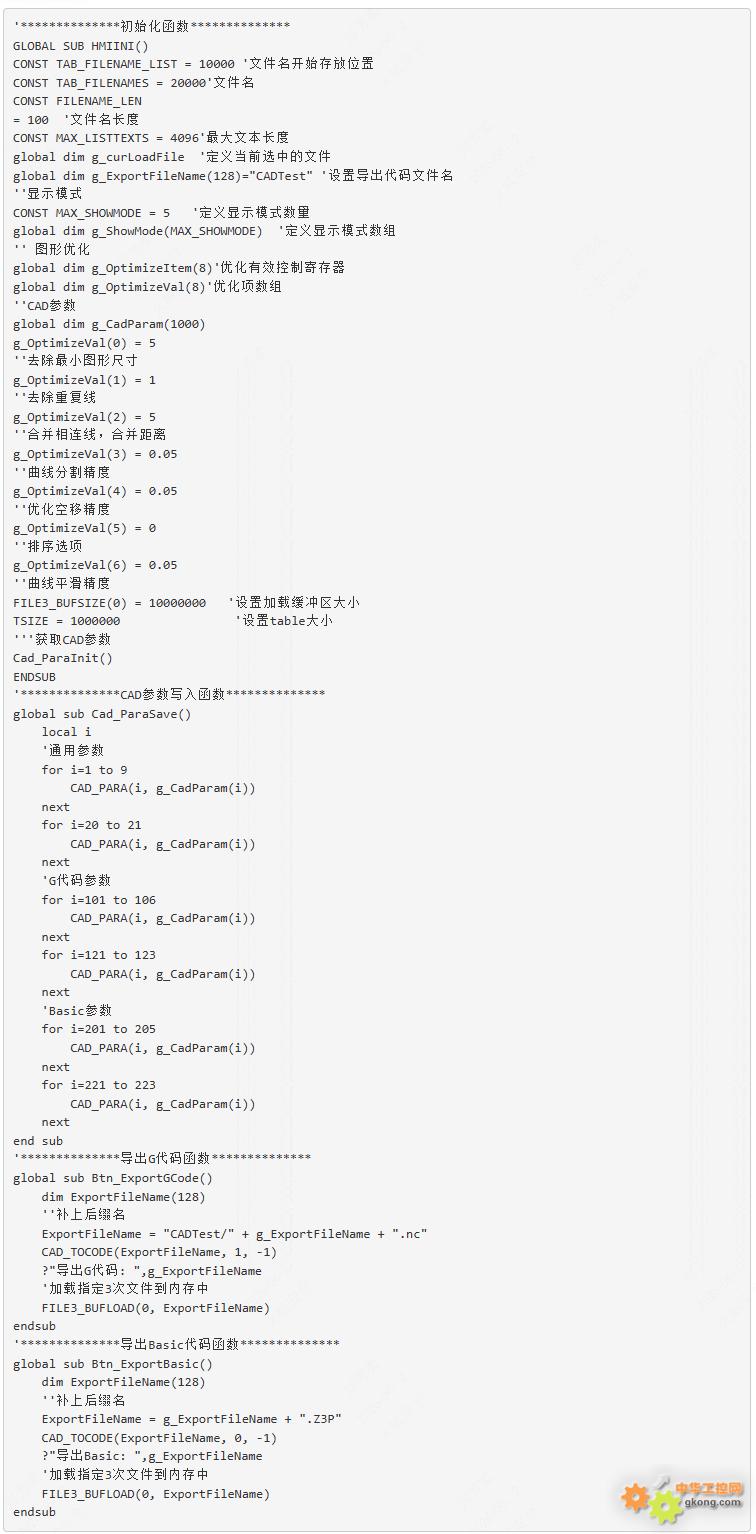

部分Basic程序展示：
3.主要操作流程
①連接控制器，把程序下載到控制器中。
②在下拉列表中選擇導入的圖形。
③選擇圖形之后，點擊導入圖形，cad導圖元件會顯示導入的圖形。
④點擊顯示按鈕可以進行顯示設置，點擊確認使顯示設置生效。
⑤可切換鼠標模式選中軌跡，選擇部分軌跡清除。
⑥點擊參數設置，在彈出窗口設置加工參數，點擊確認使參數設置生效。
⑦點擊優化設置，可以選擇修改排序方式，設置去除圖形的最大尺寸進行去除極小圖形等操作，點擊確認使優化設置生效。
優化前后對比1-（路徑反向）：
優化前后對比2-（去除極小圖形）：
⑧點擊導出Basic/G代碼，三次文件編譯器元件中會顯示導出的代碼。
⑨點擊啟動加工按鍵，可打開示波器觀察加工軌跡。
教學視頻請點擊→手持HMI的簡易CAD圖形導圖與加工
完整代碼獲取地址
▼
本次，正運動技術手持HMI的簡易CAD圖形導圖與加工，就分享到這里。
更多精彩內容請關注“正運動小助手”公眾號，需要相關開發環境與例程代碼，請咨詢正運動技術銷售工程師：400-089-8936。
