可編程時鐘芯片，是一類能夠通過軟件指令或硬件引腳配置，動態改變輸出時鐘頻率、相位、信號格式等參數的大規模集成電路。其核心在于“可編程”三個字，打破了傳統振蕩器“一顆芯片一個頻率”的桎梏，實現了“一顆芯片，多種節拍”。在這類芯片中，最常見、也最具代表性就是時鐘發生器（Clock Generator，典型型號：SYKG1021E、SYKG1042E、SYKG1100E） ，它可以構建現代電子系統的時鐘樹架構。

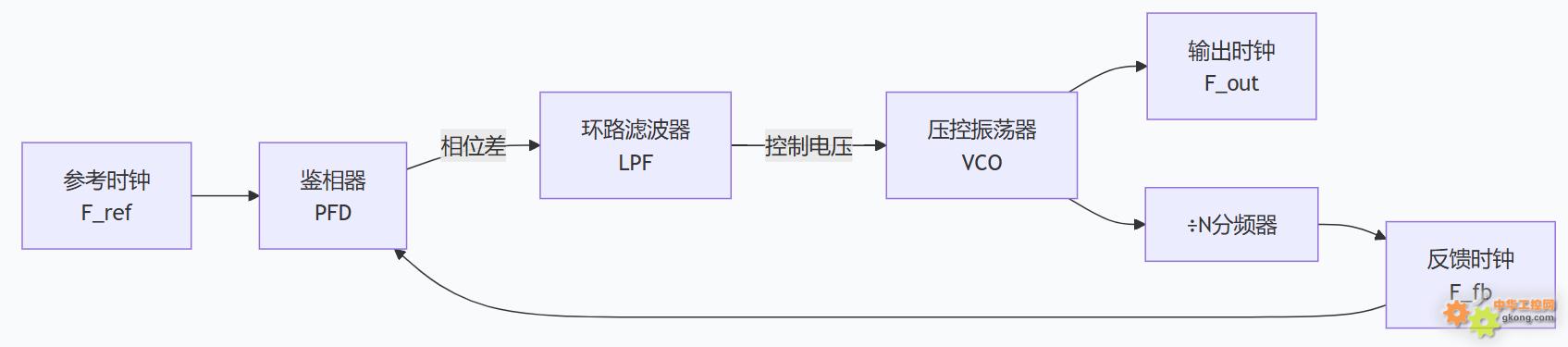

時鐘發生器是時鐘系統的源頭，其核心任務是“無中生有”地創造出多個不同頻率的精準時鐘。它的核心是一個叫做鎖相環（PLL） 的電路。當PLL啟動時，VCO的初始頻率通常與參考信號不同，產生相位差，鑒相器檢測相位差并輸出誤差信號，經過環路濾波器形成控制電壓，控制電壓調節VCO頻率，使其逐漸接近參考信號頻率，當VCO頻率與參考信號頻率相等且相位差穩定時，系統進入鎖定狀態，輸出信號與參考信號相位同步。

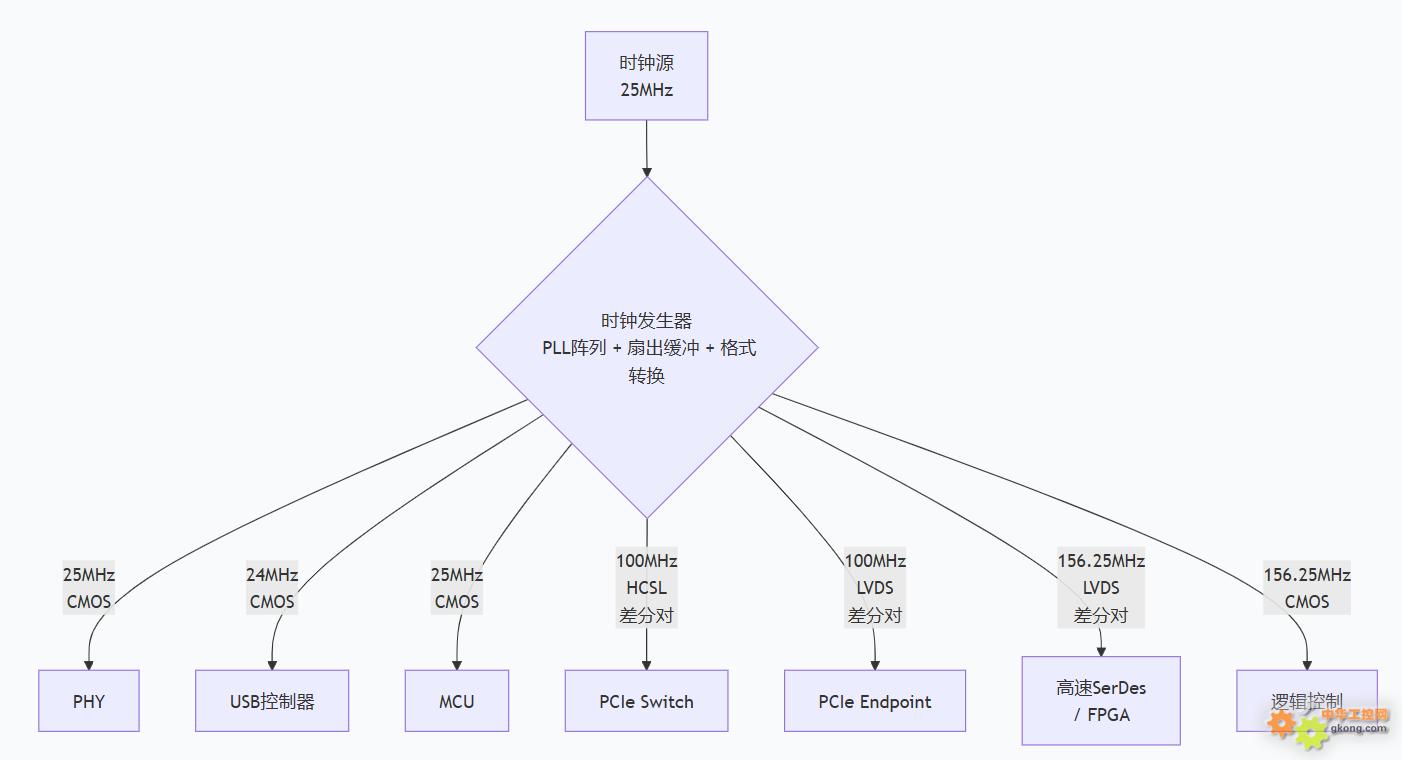

可編程芯片工作原理：外部需連接一顆成本低、頻率固定的基礎晶體（如25MHz）或參考時鐘輸入，通過PLL倍頻將基準頻率“放大”到數GHz的內部高頻，內部高頻信號經過一系列可獨立設置的分頻器，同時產生出CPU需要的100MHz、PCIe需要的100MHz差分信號以及USB需要的24MHz，最終通過可配置的I/O，輸出LVCMOS、LVDS、HCSL等不同電壓和差分格式的信號。
可編程性主要體現在工程師可以通過I²C或SPI總線，在線改寫寄存器的值，就能實時改變某個輸出通道的分頻比（VCO/Divider），從而即時改變頻率。更高級的芯片還支持展頻（SSC）功能，通過編程調制頻率抖動，將集中于單點的電磁干擾（EMI）能量擴散到更寬頻譜上，輕松通過認證。
高端的可編程時鐘芯片，可以通過內部低噪聲電源、LC諧振VCO和精細的邊沿調節，能將RMS抖動控制在100飛秒以內，還可將配置燒錄到芯片內置的OTP/EEPROM中。這樣，芯片上電瞬間就能加載預定配置，無需每次都由外部主控來初始化，實現了“獨立工作”，完全替代定制晶振。
面對琳瑯滿目的可編程時鐘芯片，可以從以下維度厘清選型思路：
1、基礎參數：輸入頻率，輸出路數（1路，2路，4路），輸出頻率，輸出波形（CMOS,LVDS,LVPECL,HCSL,CML,LPHCSL），電壓（1.8V/2.5V/3.3V），封裝，引腳（12/16/32/48/64/100 pin)，工作溫度
2、性能指標：關注在12kHz-20MHz積分區間下的RMS相位抖動，以及輸出信號的偏斜（Skew）。
3、編程方式：是只做一次配置燒錄OTP，還是需要在線動態調整？是引腳硬件綁定，還是通過I²C/SPI？
4、特色需求：是否必須展頻降EMI？是否需要參考無縫切換？
|
