應用說明
檢測工件
濾水器檢測
銷售聯系人:
IPD 銷售聯系方式:
上海波創電氣有限公司
檢測描述：
檢測要求是檢測出所有的由于安裝不合適的纖維過濾器和尼龍網導致的邊緣破裂 同時檢測橡膠密封圈的缺失。
解決方案:
定位工具通過檢測內孔的位置來確定工件的X, Y 位置偏移 .
一個圓形的犁耙檢測區域被用來測量圓度和標準偏差。測量工具可以保證檢測出任何因?yàn)榘惭b尼龍網和纖維過濾器不當引起的周邊不良，一個圓環的檢測區域里的平均灰度來檢測是否被安裝。
檢測細節:
本案中確定一個顯著的特征做定位比較有難度，外圍有時會包含一些 缺陷可能會導致定位不準，但是同時定位的得分又可以作為判定外圍缺陷的一個依據。本案中選擇中心孔作為檢測工具的定位特征
相機:
鏡頭:
系統:
TM2 相機
標準 25mm鏡頭
VA40

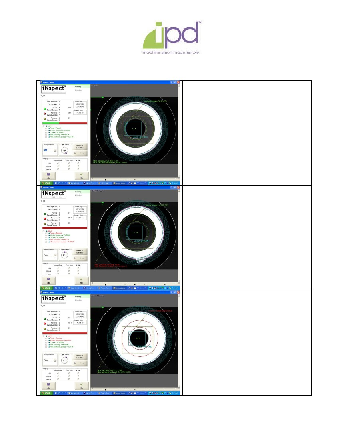

好的濾水器. 墊片被正確的安裝，外圈也沒有受到損傷 DIV>
不良濾水器. 外圍殘缺
不良濾水器. 墊圈沒有被安裝.
|
