風扇罩的檢測
應用描述:
工件為沖壓件, 沖壓件上存在一些沖孔. 視覺系統用兩個相機檢測這些孔有沒有被沖開以及兩個彈性?shī)A有沒有存在假定一個孔被沖開，另外兩個中心定位孔也被沖開。
概述:
本案中選擇支持多相機的 iNspect 視覺系統 . 視覺檢測軟件可以檢測孔有沒有被沖開以及檢測彈性?shī)A的存在，檢測時間在100ms以內
硬件列表:
部件型號
VA40-030C22-0
A-LEN-FUJ-35
描述
iNspect 系統 (2 相機及電纜線)
35MM 鏡頭
Florescent 光源
數量
1
2
2
安裝尺寸
相機1
工件邊緣與相機鏡頭之間的距離為8.5英寸.
水平視野范圍為 1.75英寸
相機2
工件邊緣與相機鏡頭之間的距離為1英寸.
水平視野范圍為1英寸.
檢測工具
相機1
一個灰度的標準偏差工具用來檢測螺紋的缺失
一個平均灰度的工具用來檢測彈性?shī)A的存在
相機2
一個平均灰度的工具用來檢測第二個彈性?shī)A的存在

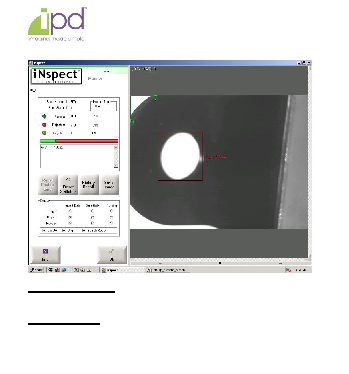

相機1 檢測描述:

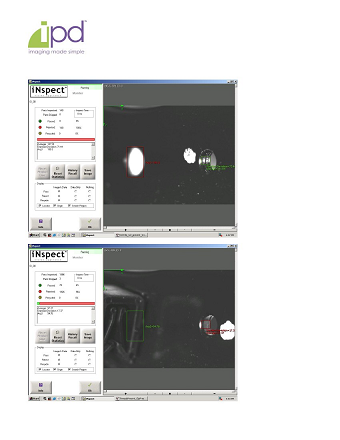

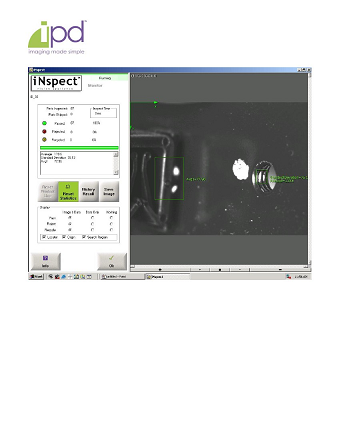

螺紋在圖像上顯現出三條垂直亮帶，對于良品灰度的標準偏差返回值在75左右，當螺紋不存在時，標準偏差值在20以下.。當彈性?shī)A存在時，檢測區域的平均灰度低于80，當彈性?shī)A不存在時，這個值大約在200。

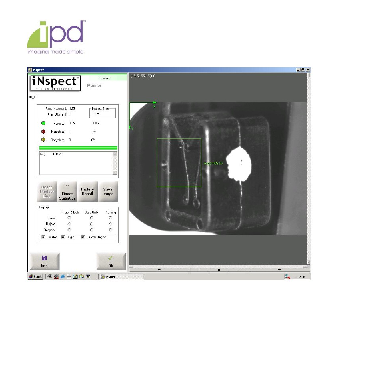

相機2檢測描述: 當彈性?shī)A存在時檢測區域的平均灰度低于70 。當彈性?shī)A缺失時，檢測區域的平均灰度大約在200左右。
視覺系統輸出:
The iNspect 視覺系統 可以通過 數字 I/O, RS232, 或者以太網 (TCP/IP, 以太網 IP, Modbus IP, Omron C, Control Logix, Melsec)等輸出.pass/fail信號
視覺系統要點:
1. 檢測結果可能受外界光線的影響，所以建議把檢測區域進行光線的屏蔽.
2. 工件應放置在要檢測的加工孔及彈性?shī)A在相機的視野范圍內
3. 工件的背景是淺色的，所以在檢測彈性?shī)A的缺失時不需要使用背光源
|
