上海波創/DALSA IPD關于電池殼的檢測方案
上海波創電氣有限公司

　　電池殼檢測

　　案例描述:

　　金屬電池殼, 大約17/8英寸, 一端有一個1/8英寸寬的凸沿. 要檢測的內容是從一條邊到另外一條邊的的兩段過渡圓弧，見下面的截圖

　　概述:

　　使用iNspect 軟件檢測, 只使用圓弧測量工具及定位工具. 檢測時間在94到97ms之間。

　　硬件配置:

　　相機:

　　JAI CV-A11

　　鏡頭:

　　標準 25mm 鏡頭（30mm 連接環 10mm + 20mm)

　　光源:

　　Fostec 小的白色背光源

　　工作距離:

　　工件頂端到鏡頭 = 0.5英寸

　　工件底部到光源表面= 2.0英寸

　　水平視野范圍 = 0.13英寸

　　難點:

　　視野范圍很小, 所以工件的定位必須很精準才能使檢測的圓弧落在檢測區域內（見截屏），背光源必須離工件足夠遠的距離才可以使光線均勻，本例中距離為2英寸

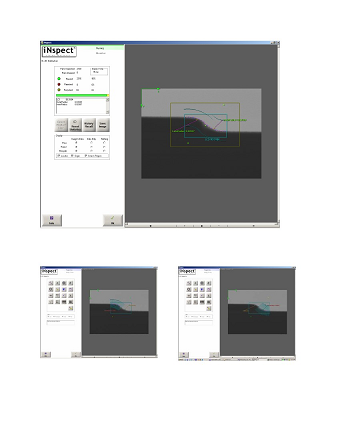

截屏:

　　上圖圓弧檢測區域用來測量外彎和內彎的圓弧的半徑.

　　定位是上圖矩形區域內定義的電池的肩部特征。

　　下圖左、右每一個圓弧檢測工具可以檢測一條圓弧.
