產品特性
1．Windows視窗界面，操作簡單；
2．測量值可記錄存檔及打印；
3．測量數值準確無誤；
4．可隨電路板厚度的不同調整焦距；
5．機身小巧靈活，移動方便。
適用：
1．各種厚度、寬度與長度的測量與統計分析；
2．錫膏印刷制程品管的檢查；
3．錫膏印刷成型后的尺寸量測；
4．在允許測量范圍內同樣適用與其它物品的測量與檢驗；
功能：
1．測量厚度、長度、寬度、間距、直徑、角度；
2．提供高度分布數值；
3．不同錫膏厚度的分析與控制；
4．測量結果的單點及多點列表；

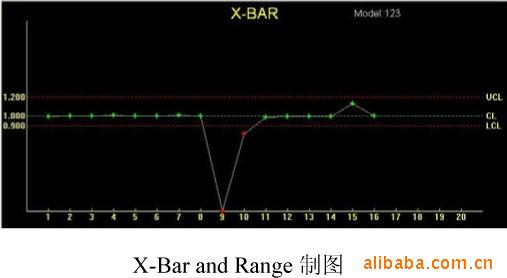

5．X-Bar管制圖，Range管制圖；

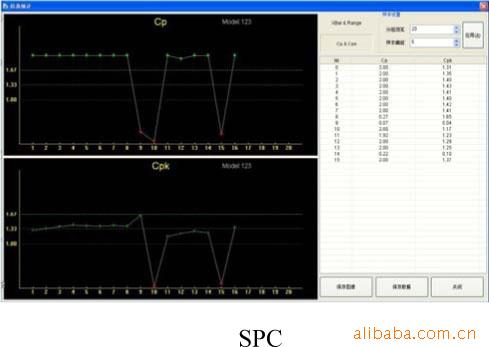

6．Cp，Cpk管制圖及統計報表。
規格參數:SLG-500（桌面式）
|
測量原理
|
非接觸紅外線鐳射光源
|
|
可視范圍
|
6.4 X 5.1 mm
|
|
工作臺尺寸
|
480×500mm
|
|
解析度
|
0.005 mm
|
|
重復測量精度
|
0.001mm
|
|
相機
|
320萬（CCD相機）高色素彩色相機
|
|
檢測范圍
|
高度,長度,角度,圓周
|
|
電腦
|
Intel Duo Core, Windows O/S
|
|
光源
|
LED
|
|
單位
|
Inch, mm, mils, Microns
|
|
統計表
|
X-Bar, Range, Cp, Cpk
|
|
電源
|
AC 200V ~ 240V, single phase, 50/60Hz,達式
|
|
環境
|
溫度: 10 ~ 40°C ,濕度: 30 ~ 80% RH
|
|
尺寸 (W x D x H)
|
480 x 450 x 300 mm（L*W*H）
|
|
|
|
12.2軟件需求：
Windows 2000 (Service Pack 4)，Windows XP (Service Pack 1)
軟件操作界面
這是一個基于檢查和測量的工具。它通過X,Y和Z軸進行測量，通過Z軸測量的數據將實時統計到SPC結果中。它允許導出數據(文本或Excel格式)和圖片。用戶可以自行設置任意產品類型的SPC極限。通過對產品進行測量, 所得結果與對應產品類型的SPC極限比較, 給出' Pass'(通過) 或‘Fail'（失敗） 結果。除標準的X,Y和Z測量容易掌握外,還提供幾何測量功能,它能使直徑和角度測量更快,更容易
