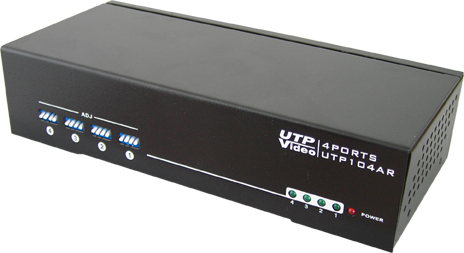

UTP104AR主要是應用在安防監控傳輸系統中的雙絞線4路接收機,可以上配件后變成19英寸1U機架型接收機，是一款高性能的雙絞線傳輸設備。該設備使用五類或五類以上非屏蔽雙絞線作為傳輸介質，實時傳輸單色或彩色PAL、NTSC、SECAM等制式的基帶視頻信號。UTP104AR可以與UTP101AT或UTP102P搭配組合使用，與UTP101AT組合時，傳輸距離為1200米；與UTP102P組合使用時，傳輸距離為600－900米。同時，可根據傳輸距離簡單地設置發射器和接收器的撥碼開關來使傳輸達到最佳效果。該設備調試簡單，使用方便。
UTP104AR具有很強的干擾抑制能力，當電話、RS485控制數據、音頻、多路視頻、甚至低壓電源共纜傳輸時，各種信號之間互不干擾，仍然可以正常工作。該產品內建瞬態沖擊保護措施，有較強的環境適應能力。同時，該產品的電磁輻射低，不會傷害人體的健康和干擾其他設備的正常工作。工程中使用雙絞線傳輸設備具有其獨特的優勢；在一根5類或超5類雙絞線的四對線中任取一對線即可傳輸一路信號，這樣四對線就可傳輸四路視頻信號，大大降低工程布線成本。
UTP104AR是一款4路有源BALUN(Balance-UnBalance,平衡－非平衡)接收設備，使用五類或五類以上非屏蔽雙絞線作為傳輸介質實時傳輸單色或彩色PAL、NTSC、SECAM等制式的基帶視頻信號。可以廣泛應用在安防傳輸、多媒體教學、多媒體廣告播放等系統。與傳統視音頻傳輸方案相比，采用雙絞線視頻傳輸器可以極大地降低成本，提高性能；與其他同類產品相比，優特普科技產品的性能更強，穩定性更好，性?xún)r(jià)比優勢更為明顯。
【產品售后服務】
15天內包退，三個月內包換、二年內包修（詳情請瀏覽保修卡）
【通過認證】
【產品特點】
★ 4路接收八路接收，每一路1分2分配輸出
★ 可上配件變成19英寸1U機架設計
★ 實時傳輸清晰的AV信號，視頻效果質量高
★ 高質量的視頻效果
★ 距離0～1200米，可調節
★ 超強干擾抑制
★ 三級防雷設計
★ 視頻/電源指示
★ 電源高抗擾設計
★ 寬電壓直流交流輸入
★ SMT表貼工藝設計
【產品性能參數】
外觀尺寸：230mm×85mm×44.5mm
外殼材料：鐵殼
外觀顏色：黑色亞光
單機重量：

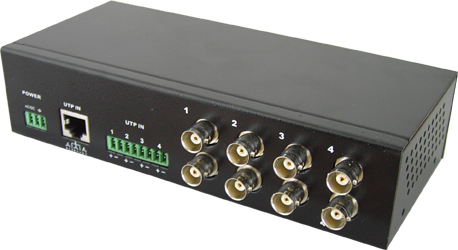

輸入輸出：UTP+/- 接線柱，BNC接口
視頻傳輸距離：0－1200米，可調節
防雷抗干擾：內置抗靜電/感應雷擊保護
視頻
頻率響應： DC to 6MHz
共模抑制比： 0 to 6MHz 60dB（典型）
阻抗： 同軸電纜（BNC公頭） 75歐姆
UTP（非屏蔽雙絞線） 100歐姆
線纜要求
線纜類型： 非屏蔽雙絞線對、24-16AWG
線纜類別： 5類或5類以上 (CAT-5/5E/6 UTP)
線纜阻抗： 100±20歐姆
分布電容： 小于62pF/m
DC環路電阻： 18歐姆/100m
電源要求
12V DC/AC 功率：小于6W
環境要求
工作溫度： －20℃～70℃
相對濕度： 0～95%（非冷凝）
儲存溫度： －40℃～150℃
瞬態抑制
6000V 1.2μS x 50 μS
3000V 8μS x 20 μS接地端子接入大地

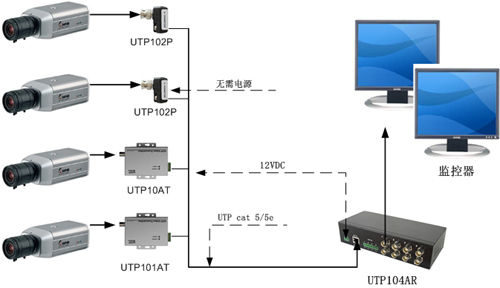

【產品組合應用】
UTP101AT+UTP104AR、UTP102P+UTP104AR
【產品應用范圍】
安防監控系統
多媒體網絡教學系統
液晶、等離子平板多媒體廣告工程
大屏幕LED幕墻顯示工程
大型投影設備演示系統
工業自動化控制系統
大中型音視頻會議
醫療監護顯示系統
銀行、證券、金融信息顯示系統
遠距離網絡服務器監控
大中型中央控制系統
軍事演習指揮系統
