【產品介紹】
UTP104P是一款主要應用在安防、教學等領域的高清晰AV信號無源雙絞線視頻傳輸設備，它使用五類或五類以上非屏蔽雙絞線作為傳輸介質，能夠實時傳輸彩色或單色PAL NTSC SECAM等制式的基帶視頻信號。
在實際工程中，UTP104P既可以當發射器，也可以當接收器使用，可傳輸4路視頻、音頻或控制信號，傳輸距離為0－300米，雙絞線質量好時可達600米以上。UTP104P也可以與UTP101AR、UTP104AR、UTP108AR配對使用，傳輸距離在600－900米。UTP104P干擾抑制及抗電磁輻射能力較強，可以在各種干擾情況較復雜的環境里使用，并且也不對外界產生電磁干擾，是相當環保和經濟的。同時，五類或五類以上非屏蔽雙絞線中共有的4對線，每一對線都可以傳輸一路信號，可以使電話、RS485控制數據、音頻、多路視頻甚至低壓電源共纜傳輸。
與傳統視音頻傳輸方案相比，采用無源雙絞線視頻傳輸器可以極大地降低成本，提高性能；與其他同類產品相比，優特普科技產品的性能更強，穩定性更好，性價比優勢更為明顯。
【產品特點】
★傳輸效果好：實時傳輸清晰的AV信號，視頻效果質量高。
★傳輸距離遠：無需電源傳輸距離300米。
★安全性能高：干擾抑制，3級防雷，耐火耐高溫，極性反接保護，抗靜電、低EMI、過壓、過流、短路、限幅等線路瞬態沖擊保護。
★外觀設計科學：金屬外殼抗干擾強、耐用。
【產品售后服務】
15天內包退，三個月內包換、二年內包修（詳情請瀏覽保修卡）
【通過認證】
【產品性能參數】
外觀尺寸：190mm x 85mm x 32mm
外殼材料：防銹鐵盒
外觀顏色：銀色或黑色亞光
單機重量：
輸入輸出：BNC接口、UTP+/- 接線柱/RJ45(可選)
輸入信號：1－2Vp-p 非平衡輸入
輸出信號：1－2Vp-p 平衡輸出
視頻傳輸距離：0-300－600M (CAT-5/5E/6 UTP)
防雷抗干擾：內置抗靜電/感應雷擊保護
視頻
頻率響應: DC to 6MHz
共模抑制比： 0 to 6MHz 60dB（典型）
阻抗： 同軸電纜（BNC公頭） 75歐姆
UTP（非屏蔽雙絞線） 100歐姆
線纜要求
線纜類型： 非屏蔽雙絞線對、24-16AWG
線纜類別： 5類或5類以上
線纜阻抗： 100±20歐姆
分布電容： 小于62pF/m
DC環路電阻： 18歐姆/100m
電源要求
無需電源
環境要求
工作溫度： -20℃～70℃
相對濕度： 0～95%（非冷凝）
儲存溫度： -40℃～150℃
瞬態抑制
6000V 1.2μS x 50 μS
3000V 8μS x 20 μS接地端子接入大地
【產品組合應用】

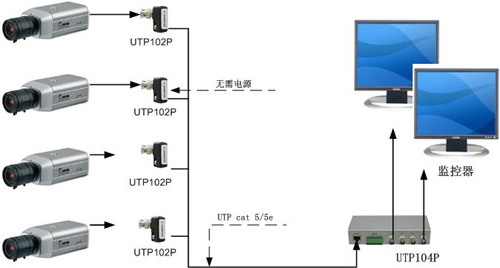

1、UTP102P+UTP104P：0－300米，線好時可達600米以上

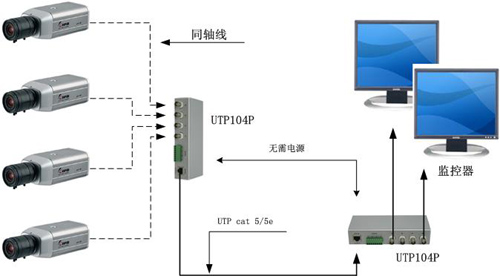

2、UTP104P+UTP104P：0－300米。

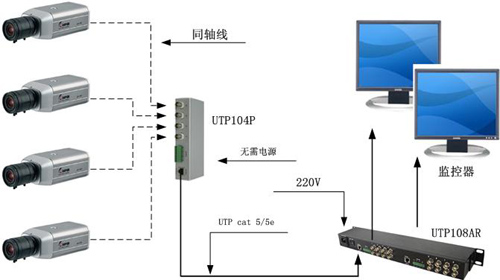

3、UTP104P+UTP108AR：0－600米。線好時可達900米以上
【產品應用范圍】
安防監控系統
多媒體網絡教學系統
多媒體廣告工程
工業自動化控制系統
大中型音視頻會議
醫療監護顯示系統
銀行、證券、金融信息顯示系統
遠距離網絡服務器監控
大中型中央控制系統
軍事演習指揮系統
