| 主站網關——PLC/DCS控制器PROFIBUS主站解決方案 |
• 采用基于自主研發的PROFIBUS主站專利技術（國家發明專利號：201010165868.9），兼有DPV0、V1/C1和
V1/C2功能,，從應用層面看，既可同時完成從站周期性數據交換（DPV0功能），也可以完成上位機對從站的
遠程參數化要求（DPV1/C2功能），還可以完成控制器對從站的非周期性數據讀寫（DPV1/C1功能）?？蓪?shí)現
PROFIBUS最高波特率12M(bit/s)。
• 接口類型豐富（RS232/485/422、CAN2.0A/B、802.3）并支持多種協議（MODBUS/TCP、MODBUS/485、CANOPEN）包括企業自定義協議（定制）
• 多物理接口設計（最多4口）、內置集線器技術，適合海量現場總線設備組網：同時基于"存儲器共享型"
網關設計技術保證海量現場設備組網條件下具有更快的網絡數據刷新速度，保證通信數據實時性。
• 網關以太網部分內置交換機，可實現雙RJ45接口的菊花鏈連接。
• 產品可實現PROFIBUS主站網關及總線冗余（雙機熱備自動切換）。
• 自主知識產權PROFIBUS主站配置軟件PBConfi（國家軟件著作權專利號：2008SR27049）可輕松完成從站GSD
文件集成、PROFIBUS從站配置、在線PROFIBUS數據仿真、調試、網絡診斷等多種功能。
|
查看更多>> |
|
 |
| 鼎實PROFIBUS嵌入式板卡及芯片——十年耕耘用戶桃李滿天下、蛇年新品技術更上一層樓 |
 |
升級——從DPV0到DPV1
鼎實科技PROFIBUS嵌入式OEM板卡已有近十年市場發展歷程，產品包括5個系列、13種型號，已為國際國內百余家企業產品配套提供PROFIBUS接口解決方案，擁有穩定的客戶群。鼎實科技又推出OEM1、OEM2技術升級產品DSOEM1V1和DSOEM2V1板卡，產品由DPV0技術升級到DPV0+V1/C1+V1/C2。支持DPV1的產品增加了非周期性數據傳輸技術，可在保證周期性實時數據傳輸基礎上，完成如遠程參數修改，下載等DPV1功能。
換代——從鼎實板卡到鼎實芯片DSDPV1
為適合各種產品PCB結構尺寸要求，鼎實科技在DSOEM1V1和DSOEM2V1板卡技術基礎上,將兩種產品全部功能集成在一塊144-PinTQFP(20x20 mm)芯片上，開發出PROFIBUS從站設備的通信協議接口芯片DSDPV1，這標志著鼎實提供PROFIBUS產品開發技術發展到一個新的階段。芯片適用客戶包括：自主開發PROFIBUS產品，周期短，不必了解協議細節，要求全面開發技術支持、培訓、認證服務，產品外形結構小，國外芯片供貨不確定等。適用產品覆蓋各種控制器、機器人、變頻器、測量?jī)x表、傳感器、HMI、PLC等。
查看更多>> |
|
|
|
| 鼎實400B現場總線IO |
1、DP/V1功能：PROFIBUS-DP/V0+V1功能，國際標準認證，完善的總線診斷功能。
2、多協議通信適配器：支持國際IEC61158、國內普遍應用的主流工業網絡協議標準：PROFIBUS- DP/V0/V1、PROFINET（RT&IRT）、CANOPEN、DeviceNet、MODBUS/TCP、ETHERCAT。
3、IO密度高：超薄、高密,最小配置（16IO+適配器）寬度僅有67.5MM，在通常寬800MM的標準控制柜中可安裝多達25個IO模塊，共計400DIDO（這便是冠名400B的緣由）,寬度（適配器+25IO模塊）=607MM。
4、模塊種類豐富、小點數配置靈活：目前推出10種IO模塊
5、可靠性高：CE認證、EMC4級（IEC61131-2）、寬溫工作環境-40~+60、寬電壓輸入19.2V~28.8VDC。
6、高性價比： 約27元/ 每點DI，約37元/每點DI，約135元/每路AI，約300元/每路AO，約305元/每路RTD，約230元/每路RTD
7、PROFIBUS總線冗余
8、支持模塊熱插拔及雙電源供電，在不斷電條件下更換IO模塊，其它IO模塊可保持正常工作，滿足某些過程控制要求。
9、安全輸出功能，所有輸出（DO、AO）在下列狀態時能有確定性輸出，安全輸出值通過軟件配置下載到IO站并可以掉電后保持。
10、輸入快速鎖存及輸出短路保護，IO可以撲捉輸入上升/下降沿并可以緩存的功能，使總線主站PLC/DCS可以讀到瞬間IO輸入信號。以及開關量輸出的短路保護功能
查看更多>> |
 |
|
|
| PROFIBUS總線橋——十年磨礪、鼎實金牌產品 |
|
十年前，鼎實科技推出國內第一臺現場總線PROFIBUS轉MODBUS232/485網關協議轉換產品，命名為：總線橋。時光荏苒，鼎實總新橋產品經過十多年的用戶應用、市場檢驗，產品以質量、技術、價格為核心競爭力，目前已成為國內工控市場經久不衰的暢銷產品，成為國內同類產品的事實標準。鼎實總線橋已發展成多種協議轉換網關，包括：PROFIBUS-DP/V0/V1、PROFINET、MODBUS/RTU、以太網MODBUS/TCP、CANopen、DeviceNet等?？傂聵虻某晒υ俅斡∽C了"實踐是檢驗真理的唯一標準"。
[應用業績] 十年來，累計上千個用戶、上萬臺總線橋的工程應用，行業遍及：地鐵、風電、發電、石化、冶金、樓宇、汽車制造、塑料機械、煤礦、紡織、造紙、家電制造、油庫、糧食加工、水處理等等。
|
| [目前總線橋產品種類] |
PROFIBUS轉自由協議RS232/485/422 |
PROFIBUS轉自由協議CAN2.0A/2.0B
PROFIBUS轉自由協議CANopen
PROFIBUS轉DeviceNet
十幾種用戶自由協議定制總線橋 |
PROFIBUS轉自由協議MODBUS232/485/422
PROFIBUS轉以太網MODBUS/TCP
PROFIBUS-DP/DP網關
查看更多>>
|
|
|

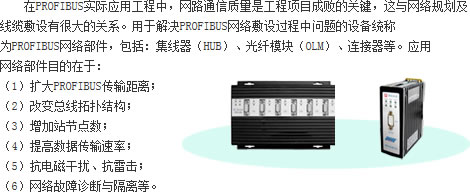

| 鼎實PROFIBUS網絡部件之光纖模塊與HUB——使PROFIBUS傳輸更快、更遠、更廣、更可靠 |
查看更多>> |
 |
|
| |
