基本介紹
分切機是一種將寬幅紙張或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械及印刷包裝機械。分切機的傳統控制方案是利用一臺大電機來驅動收放卷的軸，在收放卷軸上加有磁粉離合器，通過調節磁粉離合器的電流來控制其所產生的阻力，來控制材料表面的張力。其優點是屬于被動裝置，可以控制較小的張力，缺點在于運行速度低，高速運行時易造成磁粉高速磨擦，產生高溫，造成磁粉離合器發熱進而縮短其壽命。我們?cè)诖私榻B利用臺達VE系列變頻器來實現的變頻調速控制方案。
設備介紹

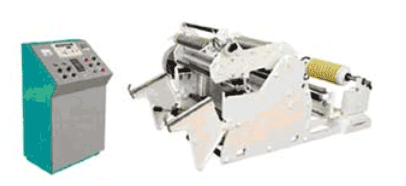

分切機由三部分組成：放卷部分，收卷部分，以及牽引部分。放卷部分和收卷部分都為主動部分，由電機控制；牽引部分為被動部分，由固定棍構成。

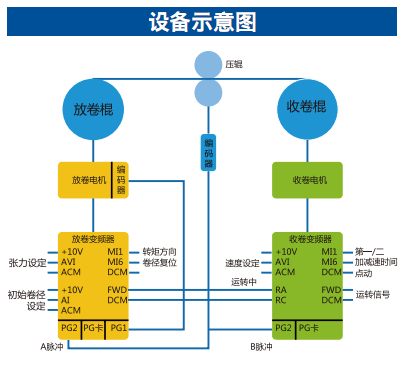

在控制方式上，主要有兩點要求：恒線速度控制以及恒張力控制。在工作的過程中，分別由兩個旋鈕（電位器）來決定分切紙張的狀態：一個是調整紙張線速度的快慢，一個是調整紙張的張力大小。根據這個要求，最終選擇方案為：通過放卷電機來實現恒張力控制的目的，通過收卷電機來實現恒線速度控制的目的。
應用規劃及效果
實際應用中，我們的放卷電機為380V/50HZ/7.5KW/15.6A，電機尾部安裝有600PPR/+12V編碼器，我們選用變頻器VFD075V43A-2+EMV-PG01O；收卷電機為380V/4KW/8.8A/50HZ，電機尾部無編碼器，我們選用變頻器VFD037V43A-2+EMV-PG01O。收/放卷輥?zhàn)钚【韽?6mm，放卷電機減速比為2.57，收卷電機減速比為3.32。牽引部分中，牽引輥軸周長252mm，同軸安裝有600PPR/+12V編碼器，此編碼器用于測量實際線速度，最高線速度可達300m/min。
使用變頻器控制的分切機，克服了原有使用磁粉離合器的種種缺點，同時大大提高分切速度以及分切質量，在節能方面也起到了很大的作用，已得到越來越多的客戶的認可
基本介紹
分切機是一種將寬幅紙張或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械及印刷包裝機械。分切機的傳統控制方案是利用一臺大電機來驅動收放卷的軸，在收放卷軸上加有磁粉離合器，通過調節磁粉離合器的電流來控制其所產生的阻力，來控制材料表面的張力。其優點是屬于被動裝置，可以控制較小的張力，缺點在于運行速度低，高速運行時易造成磁粉高速磨擦，產生高溫，造成磁粉離合器發熱進而縮短其壽命。我們?cè)诖私榻B利用臺達VE系列變頻器來實現的變頻調速控制方案。
設備介紹

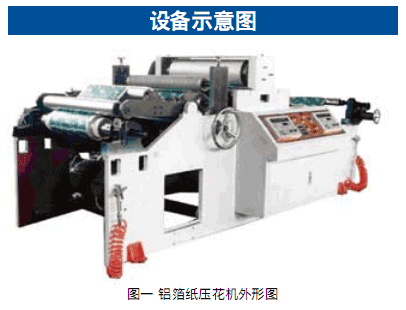

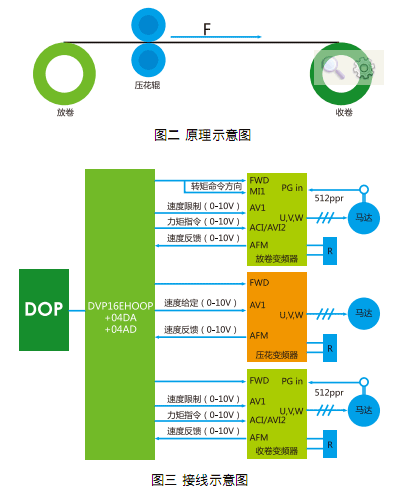

設備運行時將原料為圓柱狀鋁箔紙材料安裝到放卷輥上，通過模具的壓制，將事先要求的圖案壓在鋁箔紙上，然后通過收卷輥收卷成為圓柱形成品。出廠時采取的方式是通過DOPA58CSTD觸摸屏來設置初始力矩（放卷變頻器以及收卷變頻器），然后依靠PLC（DVP16ES00R）里面的規劃好的程序來檢測線速度以及收放卷卷徑的大小，通過卷徑的不同變化來改變給定變頻器的力矩信號。收卷變頻器和放卷變頻器工作在轉矩模式，壓花變頻器工作在開環矢量模式下。
應用規劃及效果
該鋁箔紙壓花機設計時的最高線速度160米/分，我們采用電氣控制部分的配置：DOPA58CSTD+DVP16ES00R+4DA+4AD，原先出廠時使用安川G7變頻器（7.5KW/7.5KW/5.5KW），現改為臺達變頻器配置為放卷變頻器VFD075C43A+制動電阻780W/75ohm，收卷變頻器VFD075C43A+制動電阻780W/75ohm，壓花變頻器VFD055C43A+制動電阻520W/100ohm。經過長期運行后，改造后的設備運行穩定，C2000變頻器在功能和性能上完全能夠滿足鋁箔紙壓花機的要求；力矩控制無論在啟動，停止還是在運行過程中輸出都非常穩定，無抖動現象，效果非常好。
