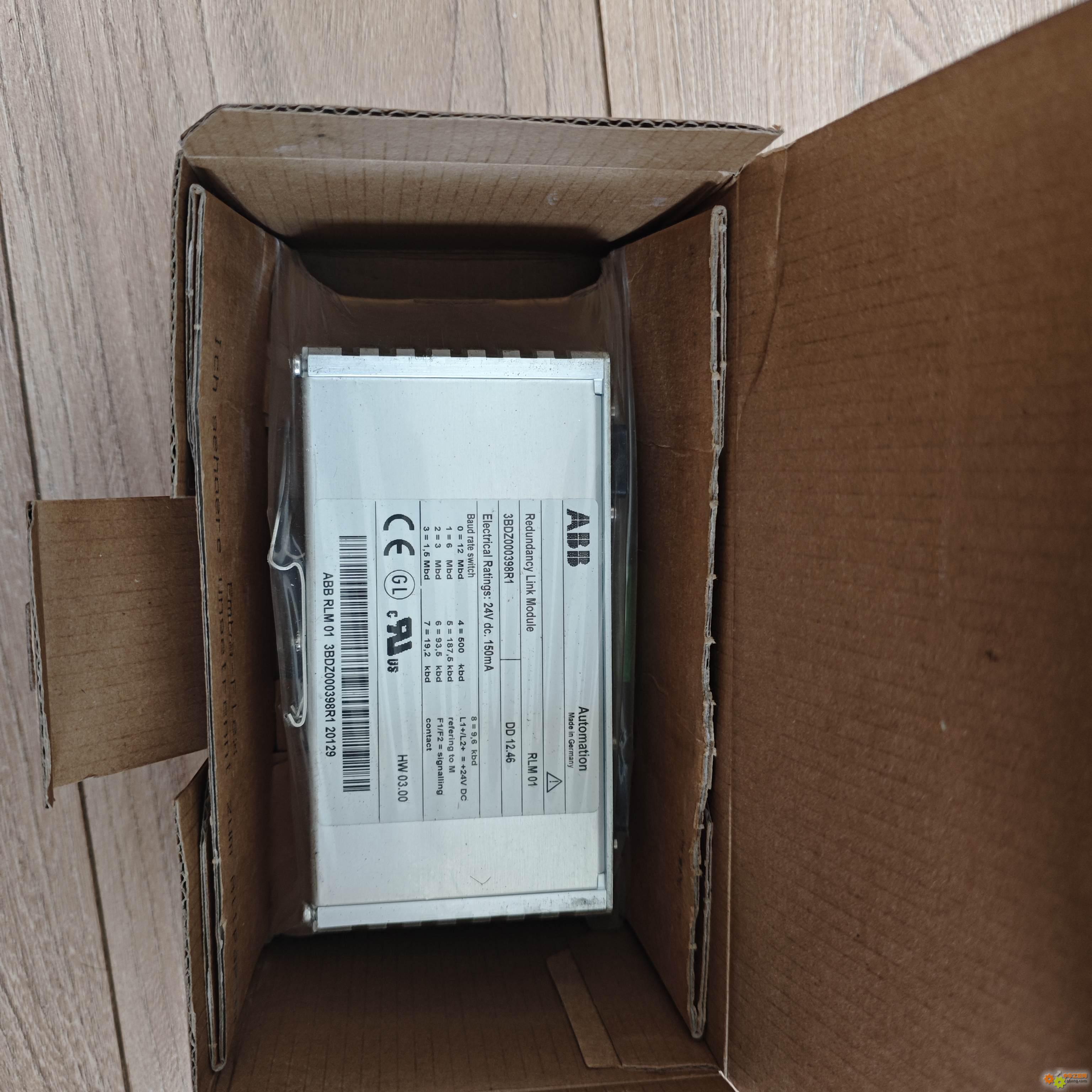

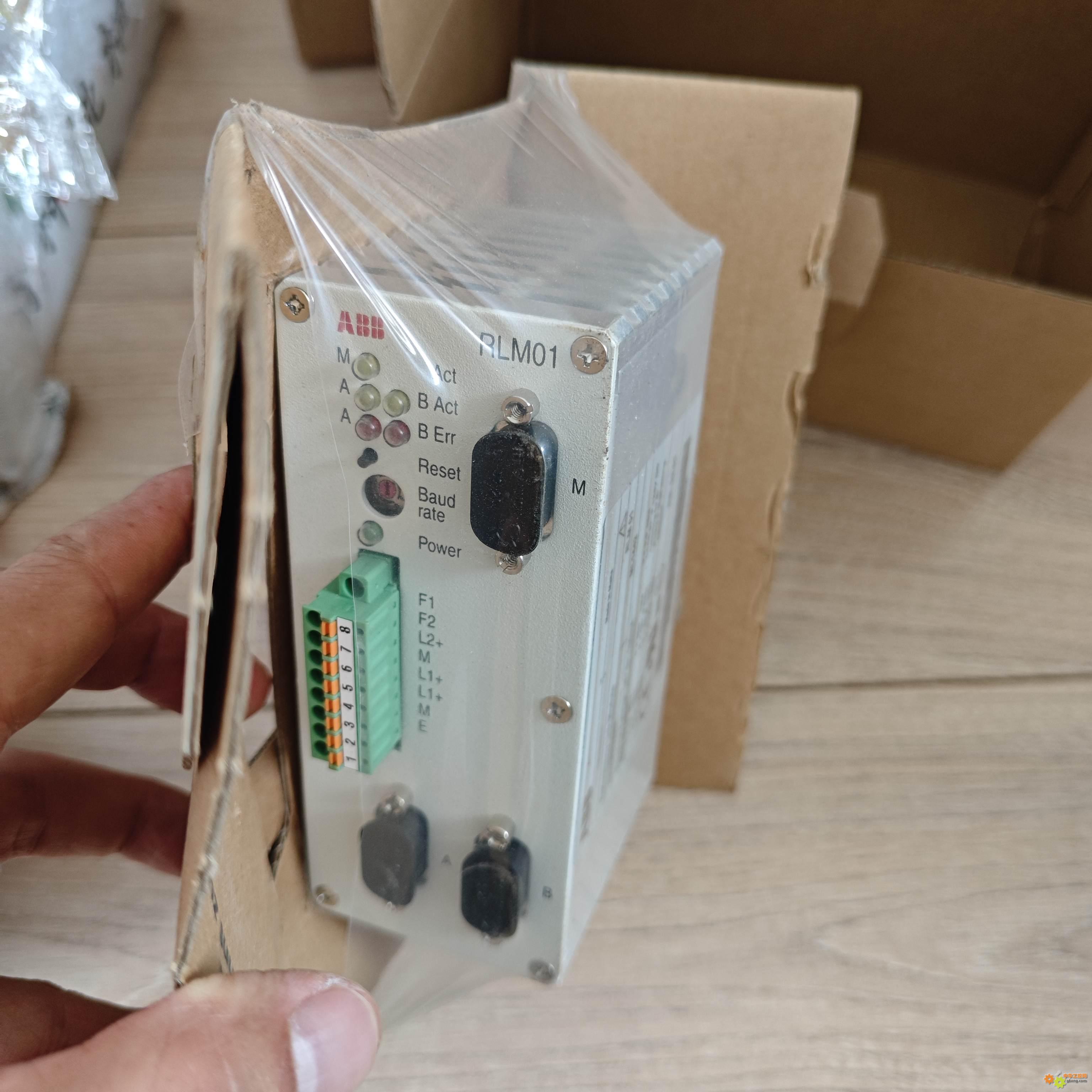

ABB RLM01（PROFIBUS Redundancy Link Module）是一款將單條非冗余PROFIBUS線路與兩條互為冗余的RS485線路進行雙向轉換的“有源切換器”。它配備A、B、M三個9針Sub-D型PROFIBUS接口，支持9.6 Kbps至12 Mbps全范圍傳輸速率，每個PROFIBUS接口可連接多達31個站點。該模塊內置信號中繼功能，能對接收數據的信號形態和幅值進行整形放大，并對三條鏈路的通信活動與錯誤狀態進行持續監控；同時支持冗余24 VDC供電，具備電源監控邏輯，一旦檢測到線路故障或電報錯誤，便自動切換至備用線路，并通過前面板LED指示燈和無源報警觸點輸出故障信息，避免因單條總線故障導致整個控制回路停機。RLM01已獲得CE、UL、CSA以及德國勞氏船級社（GL）船舶應用型式認可證書。

一、RLM01不上電，Pwr LED指示燈不亮

故障現象：24V電源接通后，模塊前面板綠色Pwr LED指示燈不亮，模塊無法工作。

原因分析：

1. 電源連接線松動或極性接反；

2. 外部保險絲熔斷或電源輸出異常；

3. 單電源供電時未在L1+與L2+之間加裝跨接跳線。

解決方案：

1. 確認電源電壓為24 VDC（允許范圍+20%至+33%），接線端子1（L1+）和2（L2+）極性正確；

2. 檢查外部保險絲是否符合要求，額定值應在1.6A至10A之間（中慢速或慢速特性），并確認保險絲未熔斷；

3. 關鍵步驟：如果僅使用單路電源（僅連接L1+），必須在L1+與L2+之間加裝跨接跳線，否則監控邏輯會誤判第二路電源缺失并阻止模塊正常工作；

4. 測量L1+與L2+對端子5（M）的電壓，確認電壓在標稱范圍內。

二、PROFIBUS站點通信中斷，Err指示燈點亮

故障現象：某條冗余線路無法正常通信，前面板紅色Err LED常亮或閃爍，PLC/DCS相應站點報通信故障。

原因分析：

1. 總線電纜斷路或屏蔽層接地不良；

2. Sub-D連接器接觸不良或針腳氧化；

3. 終端電阻設置錯誤（總線起點/終點未匹配電阻）；

4. 波特率撥碼開關設置與主站不匹配。

解決方案：

1. 檢查該線路的PROFIBUS專用電纜（推薦紫色雙絞屏蔽電纜）是否完好，確認屏蔽層在總線起點和終點按PROFIBUS安裝指南可靠接地（優先選用35°角下彎、寬度不超過18 mm的屏蔽式PROFIBUS專用連接器）；

2. 檢查Sub-D連接器的針腳3（RxD/TxD正）、針腳8（RxD/TxD負）接觸是否良好，必要時清潔或更換連接器；

3. 終端電阻規則：若RLM01的A/B/M任一端口位于總線段起點或終點，必須為該端口配備一個總線終端——建議使用帶有可開關集成電阻組合的PROFIBUS終端，并可利用針腳5（VP+）和針腳6（DGND）為終端電阻供電；

4. 確認波特率設置：使用前面板旋鈕開關將波特率設置到與PROFIBUS主站完全一致的檔位，若在運行中更改了波特率，請短按一次復位按鈕以使控制邏輯及計數器回到初始化狀態。

三、RLM01無法完成冗余線路的自動切換

故障現象：主線路發生故障（如電纜斷路、連接器松脫）后，RLM01未能自動切換到備用線路，導致整段總線通信中斷。

原因分析：

1. A線和B線均存在故障（雙鏈路同時失效），監控邏輯無法區分“本應冗余的兩條線路均未正常通信”與“雙鏈路同時發生故障”兩種狀態——兩者對外表現一致，監控邏輯無有效判據生成顯式錯誤，因此RLM01不輸出錯誤信號、報警觸點保持閉合、兩條Act/Err LED均不亮，此時需由PROFIBUS主站自身檢測從站無響應后發出通信錯誤；

2. 兩條線路波特率不一致或傳輸質量差異過大，導致控制邏輯在切換時持續收到錯誤電報起始位（錯誤起始位情況下控制邏輯不向A/B輸出任何數據）；

3. RLM01的故障選擇機制是“優先選擇最先到達且?guī)д�確幀起始標識的數據”，將其轉發至M端口；若數據同時到達，則在A和B之間隨機選擇——這一機制在均衡線路設計不當或線路長度差異過大時可能引發不確定性切換行為。

解決方案：

1. 檢查A線和B線兩條鏈路的物理完整性（電纜、連接器、終端電阻），確保至少一條鏈路完全正常；

2. 使用西門子BT200或Comsoft等PROFIBUS總線診斷工具分別測試A線和B線的信號質量，確保兩條線路的波特率設置與主站嚴格一致，且誤碼率均處于可接受范圍；

3. 盡量均衡A線和B線的電纜長度和中間設備數量，減少兩條鏈路之間的傳輸延遲差，以使切換行為更加確定可預測；

4. 如雙鏈路完全失效，監控邏輯不產生故障報告時，須依靠PROFIBUS主站自身的從站監控超時來判斷“A線和B線均無法訪問從站”的狀況。

四、Err LED以不定脈沖/間隔比閃爍

故障現象：某一線路的紅色Err LED以不規則脈沖/間隔比閃爍（既非有規律常亮，也非完全熄滅），但其他線路通信似乎正常。

原因分析：

該線路已發生故障，同時冗余線路僅存在零星、不連續的數據通信流量。這是介于“完全正常”與“完全故障”之間的中間故障狀態，常見于總線電纜部分接觸不良、屏蔽層腐蝕導致間歇性通信中斷、或連接器半脫落等情況。

解決方案：

1. 使用總線診斷工具分析對應線路的誤碼率，排查該線路電纜是否存在彎折過度、接頭氧化或屏蔽層腐蝕問題；

2. 檢查對應的PROFIBUS連接器是否緊固，必要時重新插拔并檢查針腳接觸狀態；

3. 如冗余線路也存在持續的數據傳輸，系統應可自動將該線路切換至正常工作狀態；若冗余線路處于零星數據傳輸狀態而無法接管，建議暫時將業務轉移至完全正常的線路，并對故障線路進行徹底檢修或更換。

4. 主動維護預防：在RLM01投入運行或維護后、變更冗余線路配置前，務必先通過管理軟件或HART手操器等工具讀取診斷信息并清除歷史故障記錄，防止舊故障信息持續保留在診斷日志中。

五、RLM01報警觸點狀態與LED指示不一致

故障現象：報警觸點輸出與前面板LED所指示的故障狀態不匹配，或報警觸點狀態與實際線路情況相矛盾。

原因分析：

1. 報警觸點接線錯誤或觸點容量超限（最大切換電壓<60 VDC，最大開關電流1A）；

2. 單電源供電時未正確設置L1+與L2+之間的跨接跳線；

3. 監控邏輯的波特率設置不正確導致報警判定邏輯偏差。

解決方案：

1. 確認報警觸點的電氣接線是否符合規范，報警觸點為無源開關量輸出——在無故障時為常閉狀態，檢測到故障時打開，可接入PLC/DCS的數字量輸入模塊進行遠程監控；

2. 單電源供電時檢查L(zhǎng)1+與L2+之間是否已正確安裝跨接跳線，否則Pwr LED可能亮起但報警觸點的邏輯狀態不一定正常；

3. 檢查波特率旋鈕開關是否撥到與PROFIBUS主站完全相同的檔位，波特率錯誤時RLM01的監控邏輯對線路狀態的判定也將隨之錯亂；

4. 重啟RLM01（斷電后重新上電或短按復位按鈕），觀察報警觸點邏輯與LED指示是否恢復正常。

六、RLM01無法與第三方PROFIBUS主站/從站通信

故障現象：RLM01在ABB原廠系統（Freelance、800xA、AC800M）中工作正常，但與西門子等其他品牌的PROFIBUS主站或從站通信時出現兼容性問題，如數據交換不穩定、周期性通信中斷等。

原因分析：

1. RLM01不支持主站冗余場景——即一個主站僅運行在A線、另一個主站僅運行在B線，RLM01無法在此類架構下正常工作；

2. 第三方主站的PROFIBUS時序參數（如TSDR、TTR等）與RLM01的轉發延遲不兼容，RLM01 A/B→M方向引入1 bit time + 0.6 μs延遲，M→A/B方向引入4 bit times + 0.6 μs延遲，這些累積延遲在高速率（如12 Mbps）和復雜長拓?fù)湎驴赡芤�起主站超時；

3. 第三方從站設備不支持RLM01的透明PROFIBUS組態模式——RLM01的冗余機制對上層組態完全透明且無需分配從站地址，但部分第三方設備在失去直接連接感知時可能出現通信異常。

解決方案：

1. 在主站組態軟件中，將經過RLM01連接的所有從站設備的看門狗超時時間適當放寬（延長至原先的1.5~2倍），以抵消RLM01引入的轉發延遲和可能的重試開銷；

2. 避免使用RLM01構建“雙主站分線”架構，該場景應由主站自身的冗余方案（如西門子S7-400H等）覆蓋；

3. 選擇支持PROFIBUS透明冗余切換機制的標準從站設備，并確保其DP-V0/V1協議棧完整支持中繼器后的通信恢復；

4. 使用PROFIBUS總線分析儀在接入RLM01前后采集通信波形，對比信號幅值和抖動水平——RLM01具備信號整形再生能力，通常會使波形質量明顯改善；若波形仍不佳，則第三方主站/從站的物理層接口本身可能存在兼容性問題，建議使用原廠推薦的介質轉換器。

七、日常維護與預防建議

1. 定期檢查端口物理連接：由于PROFIBUS Sub-D連接器的針腳3/5/6/8在長期振動下可能松動，建議利用計劃停機窗口重新插拔緊固。

2. 清潔與防腐：在潮濕或腐蝕性環境，定期清潔端口觸點并使用抗氧化劑保護。

3. 診斷信息讀取：RLM01前面板下方的8針端子條上有專用診斷信息可供上位系統采集，建議定期通過PLC/DCS讀取這些信息記錄，建立故障歷史臺賬。

4. 安裝位置與散熱：RLM01模塊建議垂直安裝在35 mm DIN導軌上，模塊頂部和底部與線槽或其他設備之間保持30 mm以上距離，確保熱損耗能夠自由排出。

5. 雷電防護與外部布線：切勿連接部分或全部敷設在室外的總線電纜，雷擊等過電壓會損壞模塊；如需室外布線，應使用光纖電纜加裝適當?shù)慕橘|(zhì)轉換器（電氣↔光纖）以實現高質量電氣隔離。

6. 船舶及海上應用須知：RLM01已獲德國勞氏船級社（GL）A、B、C、D類船舶系統型式認可，但為滿足EMC和過電壓的更高要求，須配套使用一個或兩個24 VDC電源濾波器（Surge）。
