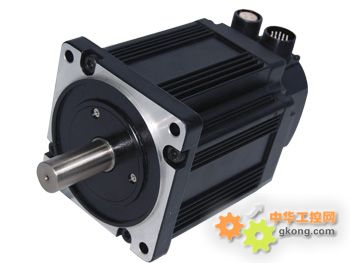

123BL(3)系列大慣量電機
電機采用高性能釹鐵硼永磁材料，純正弦波磁路設計，鋁合金精美外觀，體積緊湊，具有小型化，全密閉，壽命長、噪聲低、精度高、響應快、三倍過載能力等特點，特別適合于對動態和穩定性要求較高的場合。
123BL(3)(ST)性能參數表
|
參數
|
符號
|
單位
|
型號
|
|
A040-10
|
B055-10
|
C075-10
|
D100-10
|
E150-10
|
|
額定輸出功率
|
PN
|
W
|
400
|
550
|
750
|
1000
|
1500
|
|
額定電源電壓
|
V1N
|
V
|
220V(AC)
|
|
額定轉速
|
nN
|
rpm
|
1000
|
|
額定轉矩
|
TN
|
Nm
|
3.82
|
5.252
|
7.162
|
9.549
|
14.324
|
|
峰值轉矩（瞬間）
|
TP
|
Nm
|
11.46
|
15.756
|
21.486
|
28.647
|
42.972
|
|
最高轉速
|
nP
|
rpm
|
1200
|
|
電勢系數
|
ke
|
Vs/rad
|
1.598
|
1.598
|
1.598
|
1.598
|
1.598
|
|
轉矩系數
|
kt
|
Nm/A
|
1.598
|
1.598
|
1.598
|
1.598
|
1.598
|
|
轉子慣量
|
Jr
|
Kgm2
|
7.2×10-4
|
9.2×10-4
|
13.2×10-4
|
17.2×10-4
|
25.2×10-4
|
|
電樞繞組(線間)電阻
|
R
|
Ω
|
15.897
|
9.793
|
5.461
|
3.695
|
2.022
|
|
電樞繞組(線間)電感
|
L
|
mH
|
52.863
|
36.364
|
22.053
|
15.719
|
9.932
|
|
摩擦和磁滯轉矩
|
Tf
|
Nm
|
0.12
|
0.167
|
0.199
|
0.221
|
0.255
|
|
阻尼系數
|
β
|
Nms/rad
|
1.656×10-4
|
2.042×10-4
|
2.78×10-4
|
3.530×10-4
|
4.090×10-4
|
|
額定線電流（有效值）
|
IN
|
A
|
1.932
|
2.657
|
3.609
|
4.789
|
7.14
|
|
額定線電壓（有效值）
|
VN
|
V
|
154.987
|
150.555
|
143.88
|
141.865
|
136.695
|
|
峰值電流（有效值）
|
IP
|
A
|
5.796
|
7.971
|
10.827
|
14.367
|
21.42
|
|
額定功率增長率
|
QN
|
KW/sec
|
20.267
|
29.982
|
38.859
|
53.014
|
81.419
|
|
機械時間常數
|
Tm
|
msec
|
4.484
|
3.53
|
2.824
|
2.49
|
1.655
|
|
電氣時間常數
|
Te
|
msec
|
3.325
|
3.713
|
4.038
|
4.254
|
4.91
|
|
重量
|
G
|
Kg
|
4.6
|
5.8
|
8.2
|
10.6
|
15.4
|
關鍵詞： 伺服電機
下載附件： 123BL(3)系列伺服電機.pdf
