摘要：近年來，在飛機場、火車站、地鐵站、高級樓群、高級小區、會展中心等現代建筑設施中均可以在顯眼的位置找到信息發布的廣播設備，這些設備的重要組成部分就是多媒體信息發布系統。目前多媒體信息發布系統的種類很多，按信號傳輸方式可以分成：模擬信號發布系統、數字信號發布系統、網絡數字信號發布系統等等；按圖像清晰度來分有： AV信息發布系統、VGA信息發布系統、DVI和HDMI信息發布系統等等，最常見的是高清VGA信息發布系統。使用雙絞線為傳輸介質的高清VGA多媒體信息發布系統既有模擬技術，又有數字技術，是一種性價比很高的一種方式，由于圖像質量好，又便于綜合布線，現在的應用非常廣泛，比如深圳火車站、廣州火車站、深圳移動、北京上海深圳等各大城市的茉莉花、香格里拉等高級（五星級）酒店紛紛采用優特普的雙絞線傳輸設備就是一個很好的例證。多媒體信息發布系統一般分為兩部分，其一為硬件部分，主要用于構建硬件平臺，組成部分為信號播放設備如電腦主機、信號顯示終端如液晶電視、傳輸設備、傳輸線纜等；其二為軟件部分，組成部分為信息管理平臺。
一、優特普雙絞線傳輸設備（硬件部分）
優特普高清VGA雙絞線音視頻傳輸器系列是具有長距離驅動能力的高品質音視頻信號傳輸設備，廣泛應用在液晶、等離子平板多媒體廣告工程中。優特普可以為客戶提供單路、4路、8路16路甚至更多路的發射設備，這些發射設備與多個單路雙絞線視頻接收設備UTP801AR配對使用，可以將一個信號源分散傳輸?shù)焦こ讨械母鱾�點上，高清晰完美地顯示信號內容。優特普在發射器和接收設備上各做了一個分配，使一套單路的設備可以同時驅動3臺顯示設備（發射器的分配可以用來監視、監聽，接收器可以連接兩臺顯示設備，連接的VGA線控制在35米內）。UTP80X系列傳輸設備可將電腦主機輸出的RGBHV形式VGA、SVGA、XGA、SXGA、WXGA(16:9)、UXGA等信號，通過非屏蔽五類及五類以上雙絞線（CAT5/5E/6）平衡傳輸，高保真地傳輸300米，如果加上中繼設備傳輸距離可以延長到600米，傳輸后的視頻效果沒有重影、沒有拖尾、畫面清澈如初，（布線時必須聯系優特普技術部門確認）。
一、優特普高清雙絞線VGA音視頻發射器－UTP8XXAT
優特普高清雙絞線VGA音視頻發射器目前共有單路發射器UTP801AT、四路發射器UTP804AT、八路發射器UTP808AT和十六路發射器UTP816AT，它們的性能相同，最大的不同點就是發射的路數不同。
產品特點：
1－－傳輸實時，信號在傳輸過程中與電腦播放完全同步，沒有延時現象。
2－－圖像清晰，圖像的清晰度可以達到1600×1200
3－－布線簡便，使用非屏蔽超5類網線做傳輸介質，布線簡單。
4－－傳輸距離遠，傳統VGA信號配合優質的線材也只能傳輸?shù)?5米，通過優特普雙絞線傳輸器可以將高清VGA信號傳輸?shù)?00米以上，畫質仍然可以達到優秀以上。
5－－帶寬大，優特普高清VGA雙絞線傳輸設備采用350M高帶寬處理芯片，能讓畫質真正達到高清。
1、UTP801AT
UTP801AT有一組VGA信號+音頻信號輸入口，一組VGA信號+音頻信號輸出口，以及一個RJ45的輸出口，因此UTP801AT既可以支持本地信號顯示的要求，又可以將一路高清信號經過RJ45端口通過非屏蔽超5類網線傳輸?shù)?00米的地方。UTP801AT可以由標配的電源適配器供電，也可以選用USB供電。
2、UTP804AT
UTP804AT有一組VGA信號+音頻信號輸入口，一組VGA信號+音頻信號輸出口，以及4個RJ45的輸出口，因此UTP804AT既可以支持本地信號顯示，又可以將4路高清信號經過4個RJ45端口通過4根非屏蔽超5類網線傳輸?shù)?00米的地方。UTP808AT可以由標配的電源適配器供電，也可以選用USB供電。

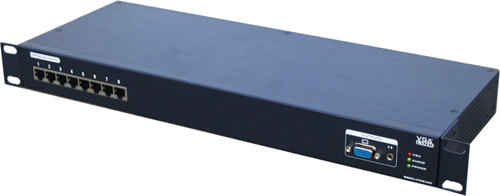

3、UTP808AT
UTP808AT有一組VGA信號+音頻信號輸入口，3組VGA信號+音頻信號輸出口，以及8個RJ45的輸出口，因此UTP808AT既可以支持3路本地信號顯示，又可以將8路高清信號經過8個RJ45端口通過8根非屏蔽超5類網線傳輸?shù)?00米的地方。UTP808AT的外觀是一個標準的1U機架結構，提供3組本地信號輸出的端口是為了解決多個發射器級聯而設計的，由于現實中有多路數要求的環境很多，提供多個級聯端口就可以把多臺發生設備串聯起來，組成一個較大的信息發布平臺網絡。UTP808AT的供電方式是內置的電源，由外部直接接入220V的電源即可。

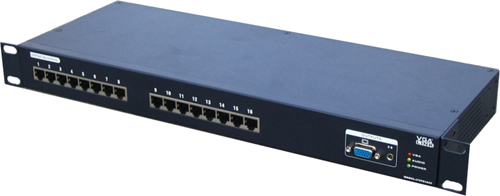

4、UTP816AT
UTP816AT與UTP808AT在外部結構上基本相同，有一組VGA信號+音頻信號輸入口，3組VGA信號+音頻信號輸出口，不同的是UTP816AT有16個RJ45的輸出口，因此UTP816AT既可以支持3路本地信號顯示，又可以將6路高清信號經過16個RJ45端口通過16根非屏蔽超5類網線傳輸?shù)?00米的地方。UTP816AT的外觀是一個標準的1U機架結構，提供3組本地信號輸出的端口是為了解決多個發射器級聯而設計的，由于現實中有多路數要求的環境很多，提供多個級聯端口就可以把多臺發生設備串聯起來，組成一個較大的信息發布平臺網絡。UTP816AT的供電方式是內置的電源，由外部直接接入220V的電源即可。
二、優特普高清雙絞線VGA音視頻接收器－UTP80XAR
髙清雙絞線VGA視音頻接收器UTP801AR要與髙清雙絞線VGA視頻發射器配合使用，傳輸距離為300米。UTP801AR一般是安放在顯示端，顯示設備的VGA信號線和音頻信號線直接連接在接收器的對應端子上。
三、工程示意圖

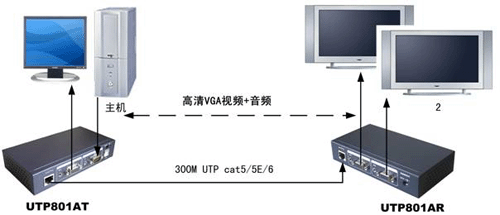

單路VGA視頻傳輸器UTP801AT+UTP801AR

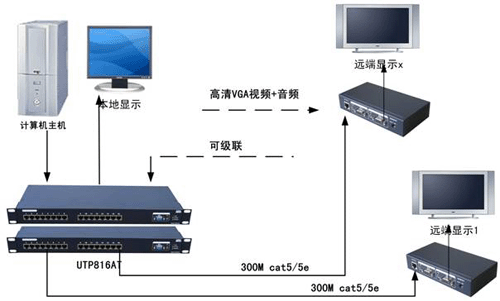

多路VGA視頻傳輸器UTP816AT+UTP801AR

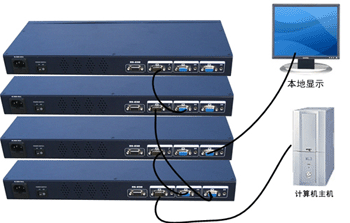

多路VGA視頻傳輸器級聯背面示意圖：
四、視頻圖像效果
優特普產品干擾抑制及抗電磁輻射能力較強，既可以在各種干擾情況較復雜的環境里使用，又不對外界產生電磁干擾，是相當環保的產品。同時，優特普VGA視音頻傳輸設備使用的傳輸介質為五類或五類以上非屏蔽雙絞線（普通網線），這種線在工程中使用極為廣泛普及，布線方便簡單，可以最大限度地簡化工程布線，該設備讓立體聲音頻和視頻共纜傳輸，因而十分經濟。與傳統視音頻傳輸方案相比，采用雙絞線視頻傳輸器可以極大地降低成本，提高性能；與其他同類產品相比，優特普科技產品為工業級產品，性能更強，穩定性更好，性價比優勢更為明顯。UTP產品展現給您的，是最優異的效能表現。
【產品顯示效果技術分析】
測試環境
測試源：DisplayMate VGA信號測試源
清晰度：1024×768@75Hz
傳輸距離：300米（CAT-5E）
以下提供圖像質量傳輸測試，其他技術參數參考公布的技術參數信息。
清晰度還原測試
測試圖像的清晰度，通過水平和垂直信號的測試。
序號 測試內容 測試圖 結果
1 5組垂直分辨率測試 可分辨
2 5組黑白間隙測試 可分辨
3 5組水平分辨率測試 可分辨
垂直水平分辨率綜合測試 可分辨
灰度級還原測試
反映圖像細膩程度的技術參數，灰度分辨級別越高，越能顯示生動圖像效果。
序號 測試內容 測試圖 效果
1 16級對比度測試 可明確分辨
2 彩色（基色）灰白64灰度級測試 可明確分辨
3 彩色灰白64灰度級測試 可明確分辨
失真度還原測試
反映圖像的還原程度的重要參數，檢測圖像是否變形（變大，變小，直線變?yōu)榍�，整屏上下左右圖像顯示的一致性）。
序號 測試內容 測試圖 效果
1 邊緣范圍測試 整屏顯示，無大于和小于屏幕現象
2 曲度失真測試 方正明確，沒有曲線現象
色彩還原測試
主要測試視頻VGA信號基色RGB通過傳輸?shù)竭_目的地的時間延時的一致性，以確保圖像質量。
序號 測試內容 測試圖 效果
1 垂直RGB三基色延時測試 傳輸距離大于200米后，距離越長有色彩錯位現象。通過補償沒有色彩錯位現象。
2 水平RGB三基色延時測試 和傳輸距離無關
3 暖色調色彩測試 一致性好
4 冷色調色彩測試 一致性好
綜合還原測試
綜合測試分辨率，灰度級，色彩還原，圖像還原的測試
測試內容 測試圖 效果
綜合測試分辨率，色彩，圖像失真和灰度級等 與信號源一致
【案例】
深圳火車站電視媒體廣告系統共有大屏幕液晶電視40余面，分布在各候車大廳、走道、電梯口等，既有集中分布，也有分散分布，從計算機機房控制中心算起，最遠處有300余米，最近處有近百米。廣播系統的傳輸方案為UTP816AT+UTP801AR以及UTP801AT+UTP801AR組成的綜合傳輸方案，所有傳輸線材選用安普正品CAT5E線（UTP）,從綜合布線到安裝調試結束共用時1個月左右（與修繕同時進行），調試安裝后一次成功，目前運轉正常。
下面為該工程的實際效果照片（實際效果與照相機的品質、光線情況、拍攝角度均有關聯，以下圖片僅供參考）：

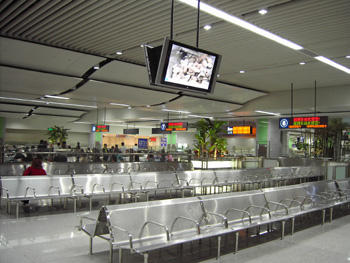

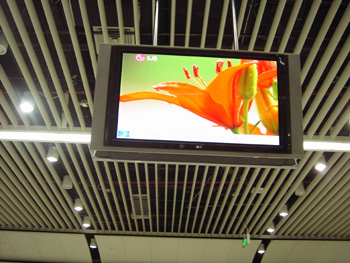

整體網絡局部效果圖
傳輸圖像實際效果圖
二、軟件部分

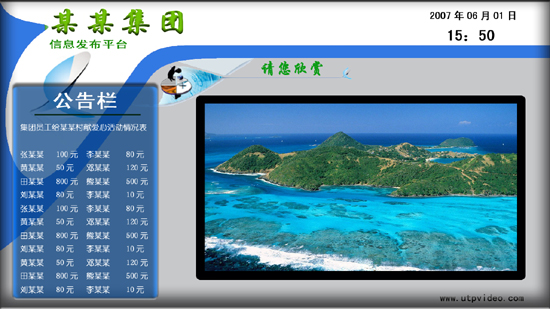

1、優特普UTPMEDIA 1.0

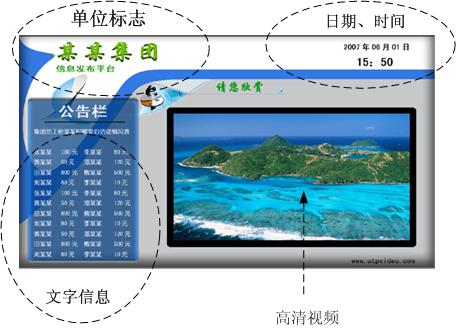

【產品介紹】
1、單位標志
根據業主的要求制作LOGO以及建筑名稱等，表明信息發布系統的屬性。
2、日期、時間
顯示當前的日期、時間、星期等。
3、文字信息
可發布即時信息，更改后立刻顯示更新的文字信息。
4、視頻圖像信息
可以支持高清720P、1080P畫質視頻，支持flash ，圖片等。
5、支持局域網內修改更新信息，觀眾不會看到后臺的操作。
6、信息發布平臺的界面可以根據客戶要求設計。
2、英特之星信息發布軟件
AreaMedia-IDS信息發布系統由優特普戰略合作伙伴北京英特之星開發，IDS是通過WEB界面控制主機向等離子或液晶屏發送會議信息并顯示廣告內容的系統，具有日程管理、畫面分割顯示、信息插播等功能。 魅力無比、色彩豐富的影像能吸引更多的目光，及時地向人們傳遞相關信息，提高生活質量。 主要功能特點 ◇通用格式 支持數字內容的通用格式,包括PPt，HTML、Flash、靜態圖片、動態圖片等。 ◇屏幕管理 支持各種連接環境，包括LAN、公共網絡和 脫機工作等，支持一機四畫面、六畫面或一 機四屏。 ◇節目和日程管理 通過預先設定節目和日程，可以最多提12個月制作播放計劃。 ◇遠程操作 通過Internet網絡實現跨市、跨地區的遠程管理，數據上傳和插播、點播。 ◇輕松制作 輕松地利用通用軟件工具創建節目內容PPt，HTML編輯器，F(xiàn)lash等常用軟件工具來制作內容，不會增加制作者的負擔。
操作說明書
一、登陸系統
1．打開IE瀏覽器，在地址欄輸入已經為系統設定好的IP地址（例如：http://192.168.0.1）
單擊回車鍵，打開“進入頻道”頁面：
2．單擊“進入頻道”，打開登陸頁面：
3．輸入正確的用戶名、密碼，單擊登陸，進入編輯頁面。
二、媒體編輯
單擊左邊工具欄的“媒體編輯”選項，開始編輯：
1．選擇頻道（若該系統為單頻道版本，則直接進入下一步，進行畫面的選擇）
單擊頻道選擇按鈕（例如：“頻道1”或“頻道2”）選擇頻道。
2．選擇畫面
（以三畫面為例）在預覽視圖區域分別有左、主和下三個畫面，選擇所要編輯的畫面。現在以左畫面為例，單擊左畫面中的“edit”按紐。
3．上傳文件：單擊“瀏覽”，選擇要播放的文件，然后單擊上傳。文件上傳成功后，在左畫面會自動預覽該文件：
4．創建播放列表
如圖：
(1) 在“項目名稱”處輸入該播放文件的項目名稱；
(2) 設置“開始時間”和“結束時間”，輸入日期的格式為：年-四位，月-兩位，日-兩位，中間用中橫線隔開；時間格式為24小時制：（時 ：分）。 （例如：2005-10-14 09 ：30） 也可單擊“日期輸入快捷鍵”進行日期選擇：
(3) 若需要對該項目進行說明，請在“項目說明”處填寫項目說明；如果不需要對項目進行說明，則此項不必填寫。
(4) 若單擊“取消”，則剛才所輸入的項目名稱、開始時間、結束時間和項目說明均被刪除為空，然后重新輸入。
(5) 單擊“創建”按鈕，此播放項目即被創建成功。此時，在下面的播放列表中會自動存入該項目的信息：
其它畫面均按照同樣方法進行編輯。
三、項目查看
1．查看當前播放項目
單擊模擬顯示屏下面的“查看當前播放文件”按鈕，此時模擬顯示屏即可會播放出當前時段所播放的項目文件：
單擊“返回”按鈕，即返回到項目編輯狀態。
（注：當在模擬顯示屏上查看當前播放文件時，不會影響節目信號的輸出，電視節目照常播放。）
2．查看歷史播放項目
在項目列表中，找到所要查看的歷史項目文件，單擊該項目文件右邊的“查看”按鈕，此時，模擬顯示屏上即可會播放出該歷史時段的電視節目。
單擊“返回”按鈕，即返回到項目編輯狀態。
（注：當在模擬顯示屏上查看歷史播放文件時，不會影響節目信號的輸出，電視節目照常播放。）
四、帳戶注銷
單擊左邊工具欄“帳戶注銷”按鈕，則當前帳戶即可被注銷。此時，返回到用戶登陸界面，可重新登陸或使用其他帳戶登陸。
|
