干工廠電工多年，碰到不少同行吐槽：廠里變壓器好好的，設備也沒超負荷，可每月電費單總有力調電費罰款，查來查去問題都出在變壓器空載無功上。尤其裝了光伏的廠區，這種情況更是防不勝防。結合多年現場經驗，我把幾種典型工況和解決辦法跟大家聊一聊。
一、廠區停產空載，罰款最常見
這是絕大多數工廠都會遇到的情況。到了夜間、節假日，車間生產線全部停工，電機、水泵這類用電設備全部停運，廠區基本沒有生產負載。

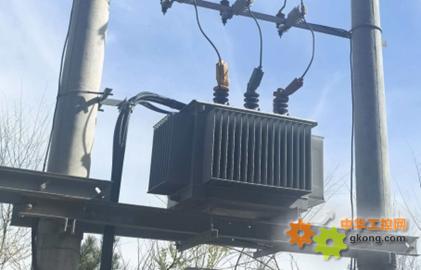

但只要變壓器高壓側不斷電，鐵芯勵磁產生的空載無功就會一直存在。此時整個系統里，有功負荷幾乎為零，只剩下變壓器固定的空載無功，功率因數自然直線下降。
常規低壓電容補償柜有欠流保護功能，夜間負荷電流太小，補償裝置會直接閉鎖、停止投切，根本沒法抵消空載無功。日復一日累積下來，月度功率因數達不到供電部門標準，罰款也就成了常態，這也是廠區無功罰款的重災區。
二、光伏廠區 “假性空載”，最容易被忽視

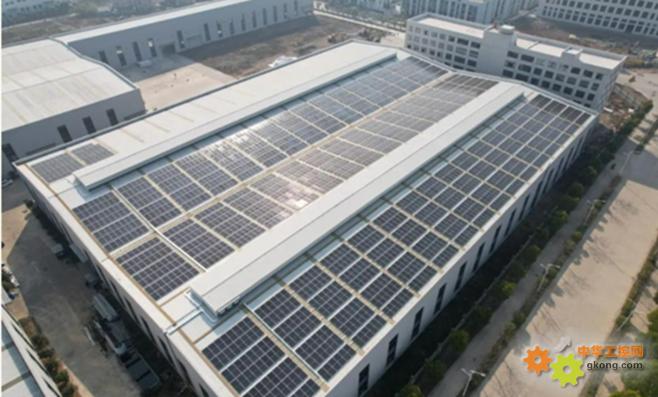

現在不少廠房都加裝了光伏發電系統，這里藏著一個九成電工都踩過的坑——假性空載。
白天車間正常生產，機器設備都在運轉，表面看負載很充足。可一旦光伏發電量和廠區生產負荷基本持平，就會出現特殊情況：生產用電全部由光伏供給，企業幾乎不從電網汲取有功電量。
站在供電電表的計量角度，相當于變壓器處于空載狀態。變壓器的空載無功依舊正常產生，卻沒有電網有功負荷來中和、稀釋，最終結果和夜間停產一模一樣，功率因數驟降。很多光伏廠區莫名被扣罰款，根源就在這里。
三、光伏出力遠超負荷，倒送電也會中招
還有一種情況更讓人費解：光伏發電量遠大于廠區用電負荷，多余電力向電網倒送。現場查看電表實時數據，功率因數能達到0.99，看著完全達標，可月底依舊收到力調罰款。
這就要弄懂供電部門的計費規則：光伏倒送電時段，倒送的有功電量不計入功率因數考核統計，直接按0計算，但系統內所有無功電量（包括變壓器空載無功）會正常累計核算。
簡單來說，這段時間只算無功、不算有功，變壓器空載無功的影響被放大，哪怕實時數據好看，月度綜合功率因數依舊不達標，罰款在所難免。
四、現場實用整改方案，兩種選擇對癥解決
摸清三種故障工況后，針對性整改就能徹底解決空載無功引發的罰款問題，現場常用兩套成熟方案，可根據廠區改造條件選擇。
1. 首選：高壓采樣、低壓補償方案
常規補償柜只采集低壓側電流，無法精準檢測變壓器本體的空載無功，這也是補償失效的核心原因。
高壓采樣低壓補償方案，從變壓器高壓側采集信號，能精準捕捉空載勵磁無功，再通過低壓電容柜進行補償。該方案適配廠區停產空載、光伏假性空載、光伏倒送等所有工況，補償精度高、運行穩定，是條件允許下的最優選擇。
2. 兜底：空載直補方案
部分廠區受現場條件限制：電表箱有官方封印不能改動、高壓側無法加裝電流互感器、高壓線路不具備改造條件，這時就可以選用空載直補方案。
這套方案不用改動高壓設備，也不用觸碰計量電表，依靠專用控制算法，自動識別變壓器空載、假性空載狀態，在負荷電流偏低、普通補償柜不動作時，自動投入補償電容，專門抵消變壓器空載無功，完美解決欠流不補償?shù)膯栴}，適合改造受限的老舊廠區。
總結下來，變壓器空載無功本身不可避免，關鍵要看廠區運行工況。普通廠區重點防范夜間、節假日停產空載問題，光伏廠區則要警惕假性空載和電力倒送兩種特殊工況。結合現場硬件條件選對補償方案，就能徹底擺脫功率因數不達標、被扣力調電費的麻煩。
|
