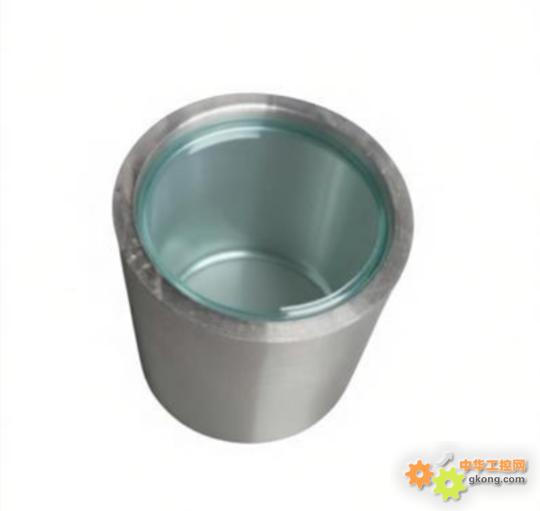

在工業自動化和高端裝備領域，藍寶石單晶光學窗口的應用正變得越來越廣泛：高壓反應釜的觀察窗、深海探測器的光學接口、紅外測溫設備的保護視窗、半導體刻蝕機的腔體窗口……這些場景對窗口材料的要求極為苛刻——不僅要“透”，還要“扛得住”。
但藍寶石的高硬度（莫氏9）和本征脆性，讓它的加工一致性和質量控制成為行業公認的難點。本文基于“醫療電子內窺鏡光學組件產業化”項目的工程實踐，結合ISO、ASTM等國際標準，系統梳理藍寶石光學窗口從毛坯到成品的全生命周期質量管控方法。
一、毛坯篩選：品控的第一道閘門
很多光學窗口的致命缺陷，其實在晶體生長階段就已經埋下了。后續的研磨、拋光工序?qū)w內部的微觀缺陷幾乎無能為力，因此毛坯篩選是整個品控鏈條的起點。
氣泡與包裹體
工業藍寶石晶錠主要采用泡生法（Kyropoulos）或熱交換法（HEM）生長。工藝波動會產生微米級氣泡，當窗口減薄至亞毫米厚度時，這些氣泡可能演變成貫穿性微孔，直接破壞氣密性。工程上要求毛坯100%經過光散射斷層掃描檢測，將內部散射中心控制在可接受范圍內。
晶向控制
藍寶石屬于六方晶系，存在本征雙折射。為避免光學系統中出現雙像，高精度窗口通常選擇c軸（0001）方向切割，使光軸與通光方向重合。生產中用X射線勞厄衍射儀完成晶向定向，切割偏角容差一般控制在±0.5°以內。
位錯密度
光學級藍寶石的位錯蝕坑密度（EPD）要求低于1×10³ cm?²。位錯聚集形成的小角晶界會在透射波前中引入局部畸變，影響成像質量和光束質量。
管控要點：毛坯入庫前必須建立晶體質量檔案，氣泡、晶向、位錯三項指標缺一不可。
二、亞表面損傷：看不見的強度殺手
這是藍寶石加工中最容易被低估的風險點。
Xu和Jahanmir的單顆粒劃擦實驗證實，藍寶石表面劃痕下方會誘發中位裂紋和側向裂紋，深度可達磨粒壓入深度的數倍。這些亞表面裂紋網絡在承壓或熱沖擊工況下會成為斷裂源，導致窗口突發性解體。
工藝對策：去除函數遞減
從粗磨、細磨到拋光，每一步的材料去除量必須數倍于上一步工序留下的最大損傷層深度。Lambropoulos等人建立的基于壓痕斷裂力學的損傷預測模型，可以根據金剛石磨粒粒徑估算亞表面損傷深度，為工藝參數制定提供理論依據。
面形與表面光潔度
- 透射波前誤差（TWE）：高能激光窗口通常要求≤λ/4（λ=632.8nm），采用激光干涉儀全口徑測量
- 表面粗糙度Rq：參照ISO 10110-7，控制在1nm以下
- 在短波紫外波段，殘留劃痕會引起嚴重的非鏡面散射，影響系統信噪比
三、光學性能的定量評測
光學窗口的最終功能是傳輸光信號，其性能必須在服役波段內量化評價。
光譜透過率
未鍍膜藍寶石在可見至中波紅外波段（0.3–4.5μm），受雙面菲涅爾反射影響，總透過率約85%–86%。這是物理極限值，增透膜可將整體透過率提升至98%以上。
折射率均勻性
晶體內部的組分梯度或殘余應力會造成折射率不均。對于高分辨率成像窗口，折射率變異Δn需控制在2×10??以內，采用干涉法檢驗。
散射測試
通過雙向透射分布函數（BTDF）測量，可區分體散射（晶體缺陷引起）和表面散射（加工痕跡引起）。工程指南要求0.5μm波長處的集成總積分散射不超過0.5%。
四、鍍膜可靠性：經得起“地獄測試”
增透膜是提升窗口光學效率的關鍵，但膜層的環境耐受能力決定了窗口的最終使用壽命。鍍膜窗口的考核遠不止初始透過率一項指標。
附著力與耐磨性（ISO 9211-4）
- 膠帶剝離測試：膜層不得脫落
- 橡皮擦磨耗測試：膜層不得出現裂紋
環境試驗（參照MIL-STD-810G）
- 溫度循環：-55°C至+85°C反復循環
- 濕熱存儲：95%RH、50°C條件下儲存
- 合格判據：光譜偏移≤1%，無起泡、無網紋
抗激光損傷閾值（ISO 21254）
對于強激光應用場景，必須通過1-on-1或S-on-1模式測定激光誘導損傷閾值（LIDT），并在工程設計上留出足夠的安全裕度。
五、強度評價與韋伯統計：脆性材料的可靠性工程
藍寶石屬于典型脆性材料，強度數據分散性大，不能用算術平均值來評估安全性。工程實踐中必須引入統計方法。
彎曲強度測試（ASTM C1161）
采用四點彎曲法，試片尺寸和加工歷程須與真實產品一致。窗口級藍寶石的雙軸彎曲強度典型值在700–1000MPa范圍內。
韋伯模量分析（ASTM C1239）
- 樣本量：不少于30個
- 擬合韋伯分布，獲得特征強度和韋伯模量m
- m值越高，缺陷分布越均勻，強度可預測性越好
- 空間載荷和深海窗口通常要求m≥8
- 用最大似然法估算10??失效率對應的安全應力
耐壓驗證
承壓窗口需進行1.5倍設計壓力下的驗證性爆破測試和壽命保壓循環測試，無泄漏、無碎裂方可放行。
六、可追溯性：從毛坯到成品的“出生證明”
完整的質量保證體系必須實現全批次、全流程的可追溯管理。
每一片窗口建立包含以下要素的“出生證明”（Traveler）：
- 毛坯編號與晶體生長參數
- 加工工藝記錄（磨削、拋光參數）
- 鍍膜批號與工藝條件
- 干涉圖與透過率圖譜
在醫療內窺鏡光學組件產業化過程中，該追溯體系已與醫療器械質量管理規范完成對接，實現了從原材料到終端產品的全批次閉環管控。
結語
藍寶石光學窗口的質量管控是一個跨越多學科的系統工程，涵蓋晶體生長、超精密加工、光學鍍膜、環境試驗和可靠性統計五大技術領域。從抑制晶體內部散射中心，到用斷裂力學模型控制亞表面損傷，再到基于韋伯統計的安全應力評估，每一個環節都有嚴格的理論支撐和國際標準可循。
對于工業自動化領域的工程師而言，理解這套品控邏輯，不僅有助于選型和應用，也能在設備設計階段更合理地制定窗口技術規格和驗收標準。
本文由中央引導地方發展資金項目“醫療電子內窺鏡光學組件產業化”（項目編號：YDZX2023128）技術團隊整理撰寫。項目立項信息詳見山東省發展和改革委員會《中央引導地方科技發展資金擬立項項目公示》（2024-01-08）。
|
