摘要：節約能源是我國政府的長期戰略方針，是落實科學發展觀、實現經濟社會可持續發展的一項具體要求。 2008年8月1 日，黨中央國務院連續發布兩道有關建筑節能的國務院令：《公共機構節能條例》和《民用建筑節能條例》；充分體現了中央緩解資源環境對我國經濟發展的約束，提高資源利用效率，構筑可持續發展的能源資源利用體系的決心。
然而在實施建筑節能的過程中，會遇到各種各樣的情況：當各種節能宣傳資料、通知發往各公共建筑、各級公共機構和相關人員手中后，由于各種各樣的原因，下班后電腦還是未被正常關閉，照明燈光也沒有按時熄滅，空調依然在規定溫度范圍以外運行，打印機等辦公設備閃亮著的電源指示燈表明它依然在運行之中，盡管三令五申強烈要求相關人員做到節能行為規范，可收效甚微。
因此依賴于傳統人力監督的方式很難達到節能計劃所希望的目標，只有將人力監督和科學技術統一起來，才能達到最佳的節能效率。圣特麗科技潛心研發的建筑節能智能化控制系統能用科學的手段輔助進行有效的節能監督和管理，幫助您真正達到節能降耗的目的。
下面就圣特麗建筑節能智能化控制系統的優勢、適用環境及節約能源效率逐一介紹。
該系統具有以下優勢：
第一、技術先進，節約投資。圣特麗建筑節能智能化控制系統是結合了先進的計算機技術、通信技術和自動化控制技術，采用開放的以太網傳輸標準，將各種受控電器的工作狀態上傳至中心機房，并由計算機自動統一處理后實現對電器的控制。該項技術據國際領先水平，完全實現無人值守、自動控制、實時監測記錄。能最大程度地節約寶貴的人力監督資源。

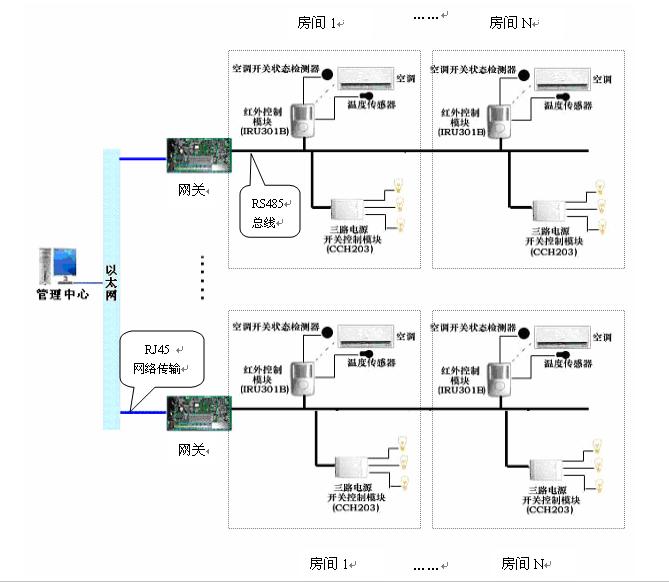

第二、施工簡單，安裝方便。該系統包含采集控制模塊（空調狀態采集控制模塊采用86底盒安裝、燈光控制模塊采用120底盒安裝）和一套管理軟件（32個控制空間內的可直接用液晶鍵盤），系統建設造價低廉。下端信號采用RS485總線傳輸，只需簡單布線（單根四芯線即可），上端信號采用TCP/IP協議的傳輸方式，直接利用建筑現有的局域網，非常適合舊式建筑的改造施工和新建建筑的統一施工。
第三、性能穩定，控制精確。該系統屬于圣特麗智能家居系統的一個分支系統，獲得“CCC”認證，多年來在無人值守機房使用，自動實現機房溫濕度的采集和控制、燈光自動控制功能。能檢測房間溫度變化值為0.06℃，能精確控制空調溫度變化值為1℃。
第四、功能強大，實時性強�？杉袑�(shí)時查看/控制照明燈光狀態和空調運行狀態，實時顯示房間環境溫度，可實現溫度和照明自動/手動控制，溫度超過設定溫度范圍時可輸出聲光報警。所有控制均由配套的計算機軟件進行參數設置，開放性好，可根據不同的環境條件進行不同的設置。通過對照明和空調開關時間記錄及對室溫記錄的統計，得出每個受控區域的統計報表，為各單位科室節能考核提供依據。
該系統可以滿足以下需求：
一、 對空調的實時監控
目前公共建筑對空調的控制比較粗放，控制環節薄弱。根據國務院辦公廳指示：包括國家機關、社會團體、企事業組織和個體工商戶，除醫院等特殊單位以及在生產工藝上對溫度有特定要求并經批準的用戶之外，夏季室內空調溫度設置不得低于26℃，冬季室內空調溫度設置不得高于20℃�！豆矙C(jī)構節能條例》第三十條又強調指出：公共機構應當嚴格執行國家有關空調室內溫度控制的規定，充分利用自然通風，改進空調運行管理�？梢妼�(duì)空調系統的節能控制迫在眉睫。
圣特麗建筑節能智能化控制系統對所有空調的控制參數均由后臺軟件設定，可設定為夏季、冬季等多種模式，在夏季模式里將最低溫度設定為26℃，最高溫度設定為30℃，最低報警溫度設定為18℃，最高報警溫度報定為40℃。當溫度在26~30℃內變化時，軟件根據設定條件參數自動調整并記錄空調的運行狀態。當溫度高于40℃或者低于18℃時，會輸出報警信號，提示被控房間溫度失常，系統管理員需要根據情況作相應處理。同樣，在冬季模式里將最高溫度設定為20℃，最低溫度設定為16℃。最高報警溫度25℃，最低報警溫度－1℃。還可以根據情況設定多種季節模式，所有溫度設定值均是全開放、可更改的，可由管理員根據環境情況靈活設置。
二、 對照明用電的實時監控
根據《公共機構節能條例》 第三十二條指出：公共機構辦公建筑應當充分利用自然采光，使用高效節能照明燈具，優化照明系統設計，改進電路控制方式，推廣應用智能調控裝置，嚴格控制建筑物外部泛光照明以及外部裝飾用照明。目前各種公共建筑對照明的控制并沒有完全采用智能化控制，特別是舊式建筑，多采用人工控制的方式，比如下班后關閉電源，一般管理員都需要每個房間逐一檢查，以確認所有需要關閉的電源都正常關閉，以防能源浪費和發生火災，這種傳統的人工控制方式存在很多漏洞，管理員難于對每條線路進行檢查，難免有疏忽遺漏。
圣特麗建筑節能智能化控制系統對照明用電的控制非常方便，當使用該系統燈光控制模塊后，在安裝了管理軟件的電腦（或液晶鍵盤）上即可實時顯示各路燈光的使用情況，管理員只需要在軟件界面上根據情況控制各路燈光即可。也可靈活設置各種條件參數，比如下午6點下班后，自動關閉所有辦公室的燈光。該系統集中控制和本地控制相互并存，當集中控制時，不影響本地開關的使用。
該系統節能效率：
根據目前該系統在某舊式辦公樓節能改造項目中的運用情況，簡述它的節能效率。本辦公樓為政府機關辦公用房，共有辦公室57間，每間辦公室均要求接入空調控制系統和燈光控制系統。由于所建年代較早，使用的空調品牌型號有很多種；每間辦公室的照明用電功率為300W左右，空調功率1.5匹。要求做如下監控：1、根據國務院辦公廳文件要求，對各辦公室的室溫做監測，保證室內溫度夏季不低于26℃，冬季不高于20℃，下班后自動關閉所有空調，后臺軟件能實時監測空調運行狀態并記錄。同時要求集中查看和控制各辦公室的照明回路狀態，要求下班后自動關閉所有照明設備。
根據嚴格測算，在夏季時段,該辦公樓安裝圣特麗建筑節能智能化控制系統后，每天每臺空調平均可縮短用電時間為1.5小時，按空調平均功率1.5匹計算，每臺空調可節省用電為1.65KW左右。同時由于溫度控制在26~30℃之內，每臺空調制冷量又可大幅減少，平均每天節約用電2KW左右。相當于每天每臺空調節約3.65KW，所有空調每天節約用電57X3.65=208.5KW。照明用電平均每辦公室每天節約用電時間為0.5小時，所有照明節約用電57X0.3X0.5=8.55KW，總計每天可節約用電217.05KW，每年至少可節省用電27240KW。不到兩年就能收回投資。此計算過程還不包括極端氣候及節假日所節約的用電量。
如果還安裝對樓道燈光、景觀燈、辦公室其它用電設備等的智能控制模塊，每年可節約的用電量將更加驚人。
通讀《公共機構節能條例》和《民用建筑節能條例》后，我們認為圣特麗建筑節能智能化控制系統能完全滿足各企事業單位和機關節能改造在空調和照明燈光監控方面的需求，并在技術上可行、經濟上合理的原則指導下，為他們的節能規劃順利完成保駕護航。

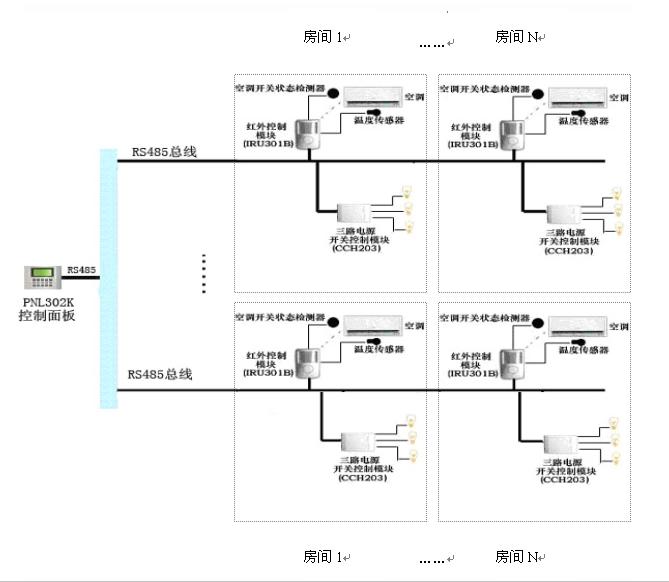

系統示意圖（適用于32個以內受控空間或不適合配置電腦項目）
|
