報警作為紫金橋軟件的重要組成部分，同時也是用戶較為關心的內容，是絕大部分項目中必須實現的功能。工程師在配置報警條件的同時，還需要按照用戶的需求作相應的顯示畫面，使用向導將極大減少工程師的工作量。
向導式組態——報警包括2類：實時報警和歷史報警。實時報警用以顯示系統中當前的報警狀態，并且可以對出現的報警進行確認；歷史報警用以查詢已經發生過的報警事件，向導提供了多種篩選條件，用戶可以依據自己的需要查詢歷史報警事件。
一、報警向導的使用
紫金橋向導分為2個部分：操作窗體和預覽窗體。操作窗體始終保持在預覽窗體上方，預覽窗體可以顯示出操作的實際效果。
報警向導共分為3個步驟，表格設置、顯示設置和窗口設置。

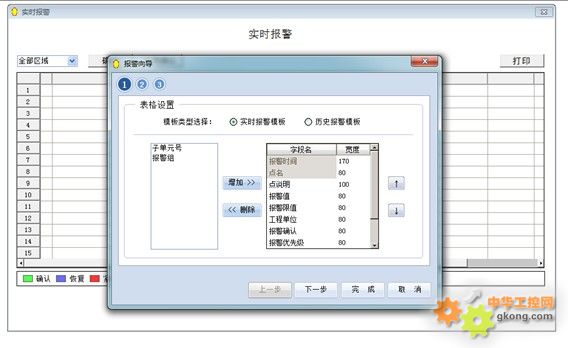

第1步為表格設置，包括模板類型設置和顯示字段設置。模板類型為2種：實時報警、歷史報警。顯示字段中包括可以顯示的所有內容，用戶可以根據需要選擇，并可以設置顯示的寬度。如下圖所示：

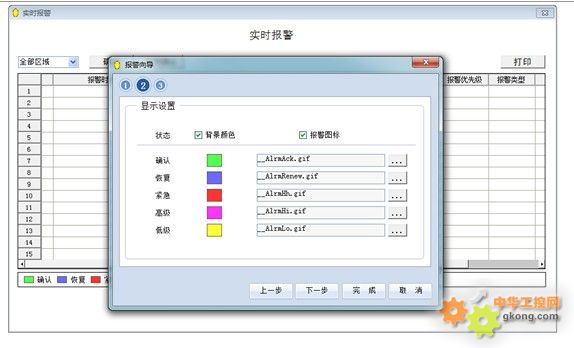

第2步為顯示設置，可以設置每一條報警記錄的背景顏色和報警圖標。背景顏色只顯示在“報警確認”和“報警優先級”2個字段中。如果選擇顯示報警圖標，則圖標顯示在每條記錄的第1列，否則不顯示圖標。如下圖所示：

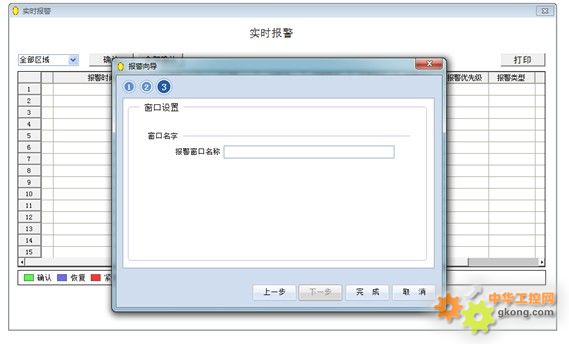

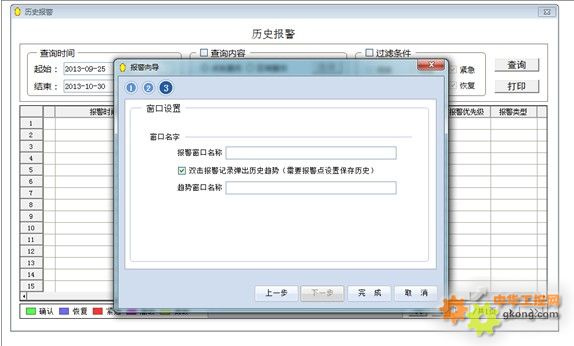

第3步為窗口設置，可以設置最終生成窗體的窗體名。窗口名稱不能與當前工程中其他窗體重名。對于實時報警，最終只生成一幅窗體；對于歷史報警，如果用戶選擇“雙擊報警記錄彈出歷史趨勢”，則最終生成2幅窗體，否則生成一幅窗體。

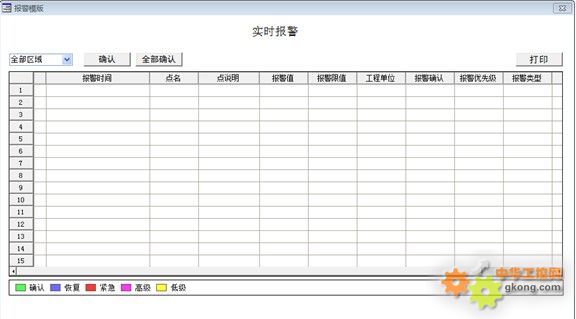

實時報警如下圖所示：

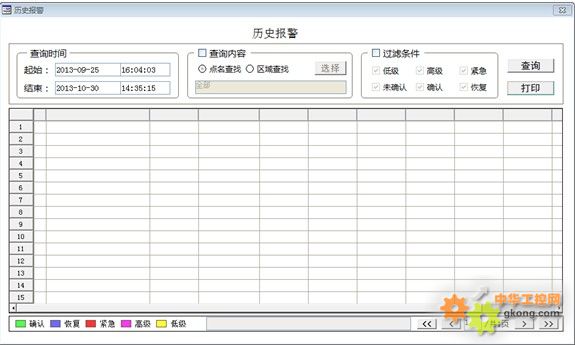

歷史報警如下圖所示：
二、報警窗體詳解
1、原理
本向導生成的報警畫面，都是用紫金橋內置SQL查詢方式。詳細信息可查找?guī)椭臋n。
2、實時報警
實時報警包括：區域選擇、報警確認、打印、報警顯示、背景顏色圖例和查詢異常顯示。
區域選擇：用戶可以根據需要顯示全部區域或某一個區域來顯示報警；
報警確認：確認的方式有2種，一種為點擊按鈕確認。用戶需要選中一條未確認的報警記錄，然后點擊“確認”按鈕。另一種方式為雙擊，用戶可以雙擊一條未確認的報警記錄來確認。如果想全部確認顯示的報警，可以點擊“全部確認”按鈕。
打�。狐c擊“打印”按鈕可以將看到的表格打印出來。
報警顯示：表格區域為報警顯示區域，最新的報警記錄會顯示在第一行，依此類推。
背景顏色圖例：左下角顯示了不同種類的報警信息的背景顏色。
3、歷史報警
歷史報警包括：查詢時間、查詢內容、過濾條件。
查詢時間：用戶按照需要設置起始和結束時間。
查詢內容：查詢內容包括2類：點名查找和區域查找。
過濾條件：可以選擇查詢不同類型的報警。
三、總結：
在未來的軟件更新中，紫金橋軟件將繼續依托龐大的用戶群體、良好的溝通渠道、以及對行業發展的深刻理解，將更多用戶日常使用需求匯總集中，繼而豐富到向導式組態模式中，使紫金橋軟件真正做到易于上手、快速實施、功能完善。
|
