前 言
本文將研究一種由CAN總線完成測控系統間數據通信、結構靈活、通用性號的溫度測控系統，在此系統中，我們同時使用了單總線數字溫度傳感器DS18B20，為適應不同場合應用需要，還可以使用Pt100，并能方便的實現系統互聯。將傳感器的輸出變換成標準電壓或電流信號，通過A/D轉換變成數字量。將數字量信號傳給單片機，最后單片機將采集到的數據送到CAN總線控制器，通過CAN總線收發器傳上總線，完成數據采集工作。
GP-16為智能型打印機，機芯采用Model-150Ⅱ型16行微型針式打印頭，內部控制器由單片機組成，通過與主機進行通信，接受命令和傳輸數據。主機通過接口電路實現對打印機的動作的控制，將主機送來的數據以字符串、數據和圖形形式打印出來。
3 各功能模塊的功能及實現
3.1 監控模塊
3.2 測溫模塊
每—個DSl8B20溫度傳感器都有—個自己特有的芯片序列號，我們可以將多個這樣的溫度傳感器掛接在一根總線上，實現多點溫度的檢測。其接線電路圖如圖3-1所示。所有的DS18B20通過單線與單片機通信，而其電源由外部提供。DS18B20的接口電路非常簡單。鉑電阻溫度傳感器Pt100其電阻值隨著溫度的變化而變化，為了便于檢測，可將其信號轉換為電壓或電流信號，這里采用外加恒流源將電阻變化轉變?yōu)殡妷鹤兓盘?hào)。
圖3-1 DS18B20 接口電路
圖3-3 電源模塊電路設計
4 智能溫度測控儀的軟件設計
??? CAN總線上的每一節點均可以作為主節點主動地與其它節點交換數據,徹底解決了主從結構網絡上只能有一個主節點、其余均為從節點的潛在危害，CAN網絡中的節點（信息幀）可分優先級，這對實時控制系統無疑是極為有利的。由于本系統采用了CAN總線構成局域網因此程序設計具有很大的靈活性。根據系統特點將程序分為兩部分：監控程序、現場LCD顯示程序和測溫程序。利用微型計算機作為監控模塊的主機，監控程序可完成較完備的溫度監控和數據管理功能如：特定點溫度的采集和顯示，整個系統溫度的采集和顯示，溫度越限報警點的定位等；現場LCD顯示程序主要完成對信息的接收、處理，并按照一定的規律將其顯示出來；測溫程序主要完成接收監控計算機發出的各種命令，采樣信息等功能。這里給出測溫程序框圖如圖4-1所示。
?

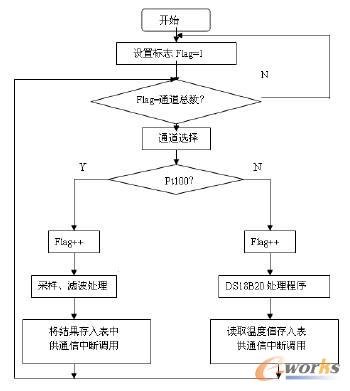

圖4-1 溫度測控主流程圖
5 總 結
??? 本文首先引入了現場總線這一高度綜合與集成了計算機技術、通信技術和控制技術的新的技術模式，分析了現場總線的結構模型、特點、優點和類型等，進而討論了CAN作為眾多現場總線之一的獨特優點。在此基礎上開發了基于CAN現場總線的溫度監控系統。本文對該系統的結構、功能與特點、硬件選用設計和通信程序設計給予了詳細的敘述從整體和局部的不同角度闡明了系統中所使用技術的先進性和獨到之處：
??? 除了CAN現場總線本身的技術優勢外，提及了單片機的使用、數字傳感器的選用、軟件的編程功能等技術的應用。
|
