|
引 言
納米氮化硅具有很高的化學穩(wěn)定性、耐高溫性能、良好的力學性能及優(yōu)異的介電性能[1],在許多領域有著廣泛的應用;環(huán)氧樹脂由于其粘結(jié)性好,穩(wěn)定性高、收縮率小和絕緣性好,是目前復合材料應用廣泛的一種基體材料。因此將納米氮化硅和環(huán)氧樹脂復合,將能制得一種性能優(yōu)異的納米復合材料。環(huán)氧樹脂是一種熱固性樹脂,其固化反應對固化物的性能有著重要的影響。本文通過DSC、紅外光譜研究了納米氮化硅對環(huán)氧樹脂固化反應的影響,并對其拉伸強度進行了研究,目前研究納米氮化硅對環(huán)氧樹脂固化反應影響的報道極少。
1 實驗部分
1·1 原 料
納米氮化硅Si3N4,無定形,平均粒徑<100 nm,比表面積>80(m2/g),合肥開爾納米材料有限公司;硅烷偶聯(lián)劑,γ-縮水甘油醚氧丙基三甲氧基硅烷(KH-560),南京曙光化工總廠;丙酮,分析純,淮南化學試劑廠;環(huán)氧樹脂6101,聚酰胺650,環(huán)氧稀釋劑660A,江蘇三木集團。
1·2 儀 器
高剪切混合攪拌機, 100LX型,上海威宇機械電子有限公司; KQ218超聲波分散機,昆山市超聲儀器有限公司;氣浴恒溫振蕩箱, THZ-82金壇市恒豐儀器廠; WD-5型萬能電子試驗機,長春第二試驗機廠; SDT 2960熱分析儀,美國TA公司; VECTOR 33傅里葉變換紅外光譜儀,德國Bruker公司。
1·3 Si3N4/環(huán)氧樹脂納米復合材料的制備將納米Si3N4加入到溶有偶聯(lián)劑(偶聯(lián)劑用量為Si3N4的1%[2])的丙酮溶液中,高速分散2 min,轉(zhuǎn)速控制在2 000 r/min,將形成的懸浮液置于振蕩箱中,在30℃下振蕩5 h;將上述溶液和環(huán)氧樹脂、稀釋劑20% (以環(huán)氧樹脂質(zhì)量計)混合,選擇高速剪切分散和超聲分散相結(jié)合的方式[3],先高速分散40min,轉(zhuǎn)速控制在3 000 r/min,后超聲波分散30 min,脫除溶劑,冷卻后,加入80% (以環(huán)氧樹脂質(zhì)量計)聚酰胺,混合均勻,抽空脫氣后澆入涂有脫膜劑并預熱好的自制模具中,于60℃/3 h+100℃/2 h后脫模,所得材料用于性能測試。
1·4 性能測試和表征
拉伸強度按GB /T 1040·1—2006測試,拉伸速度10 mm /min;取環(huán)氧樹脂體系和3%納米復合材料體系分別約10 mg作DSC分析,在氮氣氣氛下,氣流量為50 mL/min,升溫速率為10℃/min;將環(huán)氧樹脂固化體系和納米復合材料固化體系涂于KBr壓片上,在固化過程中每隔1 h做紅外光譜分析。
2 結(jié)果與討論
2·1 納米復合材料固化過程的DSC表征

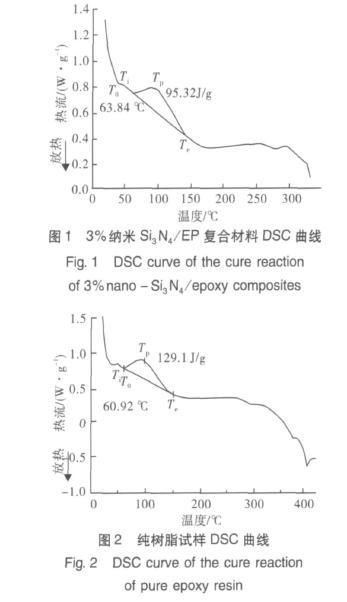

體系的DSC曲線見圖1、2所示。
?
Ti為固化反應初始溫度,Te為終點溫度,Tp為峰值溫度,Ti、Te2點的連線為基線, DSC曲線上最大斜率點的切線與基線的交點T0為外推起始反應溫度[4]。樹脂體系固化表觀活化能的大小直接反映了固化反應的難易程度,從圖中可以看出,3%樣品的反應熱95·32 J/g比純樹脂樣品的反應熱129·1 J/g低,表明納米Si3N4粒子的加入促進了環(huán)氧樹脂的固化過程,主要是由于納米Si3N4表面的羥基是粒子與環(huán)氧樹脂反應的活性中心。但圖中也發(fā)現(xiàn)3%樣品的反應起始溫度63·84℃要比純樹脂的反應起始溫度60·92℃高3℃左右,主要是由于添加的納米Si3N4也要部分吸熱,且納米粒子的加入會增加體系的粘度,或者因納米粒子與樹脂分子間的作用而阻礙了分子的運動,這些都不利于環(huán)氧樹脂的固化反應的進行。因此,納米Si3N4對環(huán)氧樹脂固化反應的影響具有雙重作用。
2·2 納米復合材料固化過程的FTIR表征
為了分析固化程度與固化時間的關系,純樹脂體系和4%納米氮化硅復合體系在固化過程中每隔1 h做紅外分析。4%納米氮化硅復合材料和純環(huán)氧樹脂固化過程中的紅外譜圖見圖3、圖4。波數(shù)為916 cm-1的吸收峰是環(huán)氧樹脂的特征吸收峰。
式中: A1為環(huán)氧基團在916 cm-1處吸收峰的吸光度; A2為參比基團(苯環(huán)在1 510 cm-1)吸收峰的吸光度;A1,0為未固化時環(huán)氧基團在916 cm-1處吸收峰的吸光度;A2, 0為未固化時參比基團吸收峰的吸光度。
實驗表明,在固化過程的前2 h, 4%樣品的環(huán)氧基團的濃度隨固化時間下降較快(見圖5),即固化反應速度較快,主要由于納米Si3N4粒子對環(huán)氧樹脂固化過程的促進作用, 4%樣品的粘度雖較純樹脂粘度大,但此時粘度不足以影響反應分子的運動,所以在這一階段, 4%樣品固化速度較純樹脂快;隨著固化時間的延長,反應的繼續(xù)進行,環(huán)氧樹脂基團濃度變化趨緩,固化速度下降, 4%樣品比純環(huán)氧樹脂反應速度慢,這可能是由于隨著固化反應的進行,體系的粘度變大,加入納米粉體的體系粘度就變得更大,從而使得該樣品反應分子之間運動更困難,所以固化反應速度下降;且發(fā)現(xiàn)在同樣的固化條件下,
4%樣品的固化度無論是固化初期還是最終結(jié)果都較純樹脂高,這也進一步表明納米Si3N4粒子對環(huán)氧樹脂固化過程起促進作用。當固化時間達到4~5 h,環(huán)氧樹脂基團的濃度基本不再變化,則可以認為此條件下,環(huán)氧樹脂的固化反應已經(jīng)完成。
?
2·3 納米氮化硅添加量對復合材料的固化時間和拉伸強度的影響
眾所周知,固化度的不同對樹脂基體性能起關鍵性的作用,但并不是固化度越高性能越好。當固化程度過高,交聯(lián)密度大,大分子間相對移動就變得困難,變形小,一旦受到作用力時易產(chǎn)生微裂紋,過早發(fā)生斷裂,使力學性能下降[6]。當固化時間適中時,復合材料的強度能夠得到最大程度的發(fā)揮。所以要選擇一定的固化時間,以達到最佳的固化度來使得復合材料的性能達到較好。不同添加量的納米氮化硅環(huán)氧樹脂復合材料經(jīng)過不同的固化時間后測試的拉伸強度見圖6,可以看出,復合材料的拉伸強度隨納米氮化硅不同的添加量有相應提高,至質(zhì)量分數(shù)為3%(以環(huán)氧樹脂質(zhì)量計),達到最大值,提高了145%;當質(zhì)量分數(shù)超過3%時,又隨添加量的增加,拉伸強度提高的幅度有所降低。
|
