|
摘 要：采用偶聯(lián)劑對(duì)玻璃微珠表面進(jìn)行改性處理,借助超聲波振動(dòng),使改性空心玻璃微珠在環(huán)氧樹(shù)脂中均勻、穩(wěn)定分散,增強(qiáng)了玻璃微珠與環(huán)氧樹(shù)脂之間的相容并探討了改性空心玻璃微珠對(duì)環(huán)氧樹(shù)脂力學(xué)性能的影響。結(jié)果表明,復(fù)合材料中改性空心玻璃微珠添加質(zhì)量分?jǐn)?shù)為3%時(shí),其拉伸強(qiáng)度達(dá)到最大值68·54 MPa,與空白樣相比提高了20·3%;沖擊強(qiáng)度達(dá)到最大值24·42 kJ/m2,比純環(huán)氧樹(shù)脂提高了166%;KIC(斷裂韌性)達(dá)到最大值2·338 MPa/m2,是空白試樣的2·27倍,增韌效果較為明顯。
關(guān)鍵詞：改性;空心玻璃微珠;環(huán)氧樹(shù)脂;復(fù)合材料;力學(xué)性能
中圖分類(lèi)號(hào)：TQ323·5; TB323 文獻(xiàn)標(biāo)識(shí)碼：A 文章編號(hào)：1002-7432(2008)06-0021-03
0 引 言
環(huán)氧樹(shù)脂因優(yōu)良的力學(xué)性能、電氣性能及粘接性能、化學(xué)穩(wěn)定性能、易加工成型和成本低廉等在涂料、膠粘劑、機(jī)械、航空航天、電子封裝及先進(jìn)復(fù)合材料等領(lǐng)域得到廣泛應(yīng)用[1~3]。隨著高新技術(shù)特別是以航空航天為代表的高新領(lǐng)域的不斷發(fā)展,對(duì)環(huán)氧樹(shù)脂的性能、用途提出了更高的要求。近年來(lái),國(guó)內(nèi)外學(xué)者在增韌增強(qiáng)環(huán)氧樹(shù)脂方面做了大量的研究工作[4~6],取得了許多成果。
本文將空心玻璃微珠經(jīng)硅烷類(lèi)偶聯(lián)劑KH55表面處理后用于環(huán)氧樹(shù)脂改性,兩者界面結(jié)合較為緊密,相容性好,所得復(fù)合材料的拉伸性能、沖擊強(qiáng)度和斷裂韌性KIC得到了較大的提高,增韌效果較為明顯。
?
2·3 復(fù)合材料的斷裂韌性
從圖3可以看出,改性空心玻璃微珠的加入量對(duì)改性樹(shù)脂的斷裂韌性有較大的影響。當(dāng)改性空心玻璃微珠的用量為1%時(shí),KIC為1·335 MPa/m2,比未改性環(huán)氧樹(shù)脂質(zhì)量分?jǐn)?shù)增加了29·61%,隨著改性空心玻璃微珠用量的繼續(xù)增加,樹(shù)脂的斷裂韌性增加很快,當(dāng)改性空心玻璃微珠質(zhì)量分?jǐn)?shù)達(dá)到3%時(shí),KIC為最大值2·338 MPa/m2,是空白試樣的2·27倍,可見(jiàn)改性空心玻璃微珠明顯增強(qiáng)了環(huán)氧樹(shù)脂的韌性。
?
分析KIC增加的原因,可能由于表面改性的空心玻璃微珠加入,偶聯(lián)劑的活性基團(tuán)已經(jīng)鍵入環(huán)氧樹(shù)脂的交聯(lián)網(wǎng)絡(luò)中,在一定程度上起到了網(wǎng)絡(luò)結(jié)點(diǎn)的作用,在固化物受到?jīng)_擊的時(shí)候,可以起到應(yīng)力分散和承受應(yīng)力的作用,增加了體系的斷裂能,使改性體系的KIC比純環(huán)氧樹(shù)脂體系有很大提高。但改性空心玻璃微珠含量超過(guò)8%,容易聚集影響其分散性,因而會(huì)影響樹(shù)脂體系的網(wǎng)絡(luò)交聯(lián)均勻性,當(dāng)受到外力作用時(shí),在界面應(yīng)力集中區(qū)會(huì)首先斷裂,此時(shí)外加應(yīng)力將會(huì)全部集中在連續(xù)的環(huán)氧樹(shù)脂相上,使其在較高的應(yīng)變速率下迅速斷裂,導(dǎo)致斷裂韌性降低。
2·4 試樣沖擊斷面的SEM分析

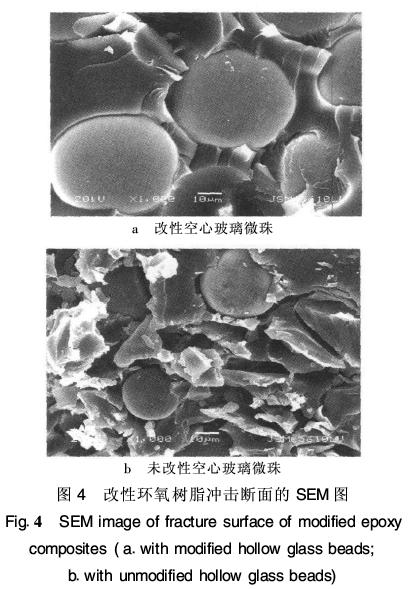

分別用空心玻璃微珠和經(jīng)表面改性的空心玻璃微珠為填料,在相同的固化工藝條件下得到的試樣,其沖擊斷面的SEM形貌如圖4所示。
圖4表明,固化體系均存在明顯的兩相結(jié)構(gòu)。表面改性空心玻璃微珠在樹(shù)脂基體中分散比較均勻,與環(huán)氧樹(shù)脂表面相容性好,試樣受到?jīng)_擊斷裂后,改性微珠表面還包裹或纏繞著薄層的環(huán)氧樹(shù)脂,這對(duì)于提高增韌效果、改善樹(shù)脂的力學(xué)和熱學(xué)性能以及增強(qiáng)樹(shù)脂體系的穩(wěn)定性將起到極大的促進(jìn)作用。出現(xiàn)這一結(jié)果與改性微珠表面具有活性基團(tuán)并與環(huán)氧樹(shù)脂基體間存在很強(qiáng)的作用力有關(guān)。未經(jīng)表面改性的微珠/環(huán)氧體系受到?jīng)_擊時(shí),很容易形成明顯的兩相界面,部分甚至與基體完全脫離,其增韌效果相比要差得多。
?
3 結(jié) 論
空心玻璃微珠經(jīng)過(guò)KH550偶聯(lián)劑表面處理后用于環(huán)氧樹(shù)脂體系,能較好地改善其與基體樹(shù)脂界面相容性,使得改性環(huán)氧樹(shù)脂體系的力學(xué)性能有明顯的提高。當(dāng)改性空心玻璃微珠的質(zhì)量分?jǐn)?shù)為3%時(shí),改性環(huán)氧樹(shù)脂拉伸強(qiáng)度和沖擊強(qiáng)度均達(dá)到最大值,且分別比純環(huán)氧樹(shù)脂提高了20·3%和166%。
參考文獻(xiàn):
[1]孫曼靈·環(huán)氧樹(shù)脂應(yīng)用原理與技術(shù)[M]·北京:機(jī)械工業(yè)出版社,2003·88-92.
[2]陳平,劉勝平·環(huán)氧樹(shù)脂[M]·北京:化學(xué)工業(yè)出版社,1999·94-95
[3] Smiley LH·Hollowmicrospheres: More than just fillers[J]·Mater Eng,
1986,103(2):27-30·
[4]Ho Sung Kim,Pakorn,Plubrai·Manufacturing and failure mechanisms
[5] Soo-Jin Park, Fan-Long Jin, Changjin Lee·Preparation and
physical properties of hollowglass microspheres -reinforced epoxy
matrix resins[J]·Materials Science and Engineering: A,2005, 402(1/2):335-340.
[6] J RMd′Almeida·An analysis of the effect of the diameters of
glass microspheres on themechanical behavior of glass-
microsphere/epoxy-ma-trix composites[J]·Composites Science
and Technology, 1999, 59(14):2087-2091.
|
