1引言
近年，隨著負載的多樣化和引入太陽光發電、風力分散發電等電源，電力系統，特別是配電系統，用傳統的電壓控制方法已越來越難以應付。
電力系統的電壓控制，以前是通過抽頭轉換變壓器的階躍式，調壓器等機械式接點進行的。但是，由于抽頭轉換需要時間，電壓控制只限于階躍式變壓，最近，引入了快速并能連續控制電壓的晶閘管調壓器(TVR)、靜態無功功率補償器(SVC)，靜態無功功率發生器(SVG)等移相設備。
本文介紹開發的磁通控制型(MFC)變壓器，采用新的磁通控制技術，除了有以前的變壓器功能外，還有可快速和連續控制輸出電壓和滯后無功功率的功能。而且，主電路中同用半導體元件，只用銅鐵材料，因此結構簡單，非常堅實，可靠性高。
本文簡要介結磁通控制型(MFC)變壓器的工作原理和基本特性，論證三相原理的原型和試制的單相和三相樣品的控制特性。
2磁通控制型變壓器的結構

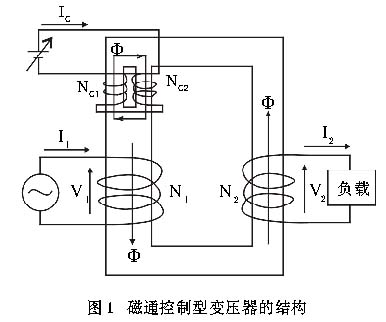

圖1表示開發的磁通控制型變壓器的基本結構：和通常變壓器一樣的初級線圈N1和次級線圈N2構成的磁路中，將磁路一部分分成兩個分路，每個分路上分別繞上串聯的控制圈Nc1和Nc2，與控制電路相連�？刂凭�圈串聯，使由主磁通產生的感應電壓互相抵消，不進行控制時，控制電路中不感生電壓。
如果控制線圈中通以直流控制電流，就可使控制磁通在分成兩個分路的磁路中形成環流。由于交流主磁通和控制磁通共用分支磁路，主線圈的磁阻因控制磁通環流而產生變化。即交流主磁通受直流控制電流的控制，主線圈電感產生變化，因此，除通常的變壓器功能外，還可以高速而且連續的控制輸出電壓和滯后的無功功率。

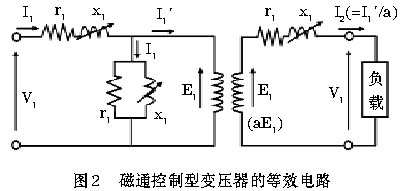

圖2表示磁通控制型變壓器的等效電路。不控制時的磁通控制型變壓器的等效電路與通常變壓器相同。在通直流控制電流時，勵磁電抗和漏電抗受控制電流的控制，隨著勵磁電流的增大，輸出電壓受漏電抗的影響而產生變化。
為了論證三相原理和檢驗基本特性，制作了三相磁通控制型變壓器原型，并進行特性評估。

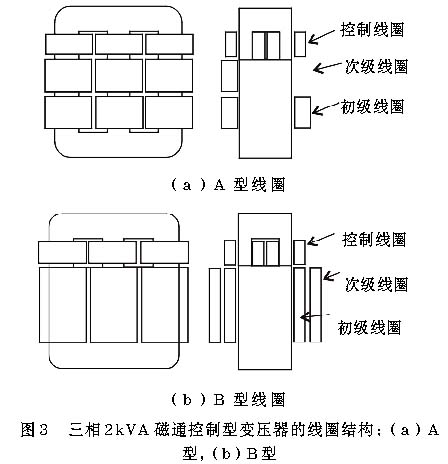

圖3表示論證三相原理的磁通控制型變壓器的線圈結構。額定容量為2kVA，額定輸入、輸出電壓各為200V。由于初級線圈、次級線圈的控制線圈的位置不同，控制時的磁阻變化而產生的漏磁通，對次級線圈的影響也有所不同。電壓控制和無功功率控制特性也會發生變化。因此，按下面設定初次級線圈的配置，以便進行線圈配置的影響評估：
B型線圈配置：初次級線圈的磁耦合強。

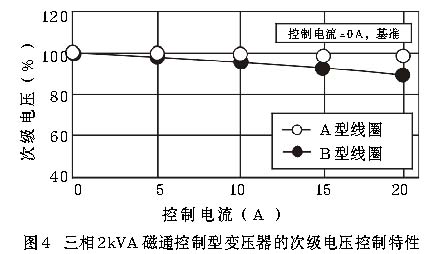

圖4表示圖3所示的線圈配置的空載電壓控制特性，可確認電壓控制特性因線圈配置而有差別。
A型線圈配置，初級線圈和次級線圈的位置偏移，漏磁通對次級線圈的影響大，電壓變化大。
B型線圈配置，初級線圈和次級線圈重疊繞制，漏磁通對次級線圈的影響小，電壓幾乎不變。
也就是電壓控制幅度大的線圈配置方式，是初次級線圈移位等磁耦合弱的配置方式。但是，磁耦合弱的線圈配置，在不控制時的漏電抗大，阻抗的百分比(一般以額定阻抗為百分之百)也大，因此，在研制原型時，對線圈配置決定的電壓控制幅度和阻抗的百分比的設定是很重要的。
4單相試制樣品的結構和控制特性
根據論證三相原理磁通控制型變壓器原型的基本特性檢測結果，試制了單相30kVA磁通控制型變壓器，以便對它做詳細驗證。
|
