湖北杰澳電子科技有限公司 姚博
0 前言
目前在太陽能熱水系統應用中，很難實現對太陽熱能吸收及應用性能進行檢測和控制。杰澳電子全新研發設計的 “BM1太陽能熱水工程遠程控制器”采用了傳感測量技術、Wi-Fi無線網絡技術、云計算技術和移動終端應用技術對太陽能熱水系統的控制參數、得熱量、狀態進行遠程監控，完全滿足了太陽能熱利用行業對太陽輻照量、溫度、壓力、水流量的監控精度要求；同時，更可以大幅度提高和優化太陽能熱水系統性能，給用戶帶來可觀的經濟效益。
1 遠程監控系統總體設計
BM1多功能可編程太陽能控制儀與太陽能熱水系統之間通過傳感器進行聯接，傳感器將獲得的信號傳送到控制器的中央處理器，經計算處理后由控制儀表發出相應指令控制太陽能熱水系統的各執行機構如水泵、閥、輔助加熱等運行；可按需要設置時間、溫度、溫差、液位以及反饋信號等進行邏輯判斷，實現單向控制或聯合控制。用戶也可按照自己的需求對控制器預設的邏輯進行組合編程，例如：時間和液位控制、溫度控制、時間和溫差控制等。該控制器另設有RS485通信端口，與GA100數據中繼器相連，通過Wi-Fi無線路由器聯接互聯網云服務平臺。
PC電腦、智能手機、平板電腦等無線終端設備通過使用BroadLink遠程監測應用程序與互聯網云服務平臺相聯，云服務平臺計算處理后，將無線終端設備與遠端BM1控制器匹配。如用戶只需在智能手機APP應用程序輸入相應的用戶名和密碼即可實現遠程監控。遠程監測包括：溫度、液位、輻照量、水泵等執行機構啟停狀態等，遠程控制包括：修改控制邏輯參數，停止或開啟BM1輸出端口。

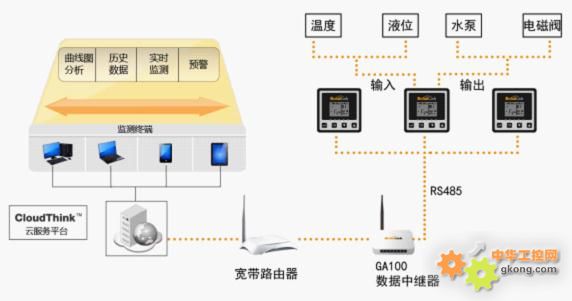

圖1為太陽能熱水系統遠程監控圖。
2、BM1多功能可編程控制儀介紹
2.1主要技術指標（見表1）
表1 BM1多功能可編程控制儀主要技術指標
|
參數名稱 |
參數說明 |
|
參數名稱 |
參數說明 |
|
外觀尺寸 |
85mm（長）×85mm（寬）×1200mm（厚） |
走時時鐘 |
24小時制。
設定范圍：00：00~23:59 |
|
安裝尺寸 |
窗式安裝，開口尺寸：75mm（長）×75mm（寬） |
日期時間設定 |
全部（星期一到星期天）
工作（星期一到星期五）
休息（星期六到星期天）
周幾（一每天為單位分別設定） |
|
重 量 |
260g |
|
工作電源 |
AC（100~250）V |
|
使用環境 |
-10℃~50℃ |
通訊端口 |
RS485串口通訊 |
|
顯示方式 |
1.8寸彩色LCD液晶屏 |
通訊功能 |
發送本地采集溫度、液位數據
接受遠端溫度、液位數據和控制邏輯參數 |
|
按 鍵 |
按壓式薄膜按鍵 |
|
輸 入 |
NTC熱敏電阻溫度，2路，-30℃~140℃，±1％
壓力/水位傳感器，1路，0％~100％�！�0.5％
反饋信號輸入，3路，3.3V電壓反饋信號
可以通過通訊端口采集遠程溫度、液位等傳感數據 |
其他參數 |
熱敏電阻溫度傳感器規格：
傳感器可使用兩芯信號線延長使用，傳感器延長有效范圍為100米
設置參數掉電長期保持記憶
補水位設置范圍為：0％~100％ |
|
輸 出 |
3路可控硅輸出，負載觸點容量為AC220V，6A（阻性），1A（感性），更大負載時需要使用交流接觸器擴容 |

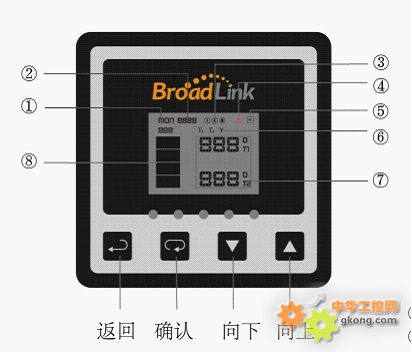

2.2 LCD顯示界面（見圖2）
1—星期；
2—時間；
3—輸出狀態；
4—報警指示；
5—通訊狀態；
6—報警狀態；
7—溫度；
8—液位顯示。
圖2 BM1多功能可編程控制儀狀態及按鍵

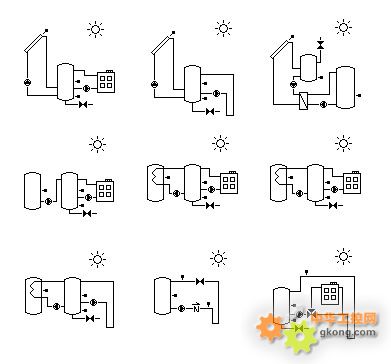

2.3 預定義系統
用戶可根據熱水系統的設計選擇相應的預定義系統，預定義系統有太陽能集熱循環、輔助加熱循環、供熱循環等9種預定義模式可供選擇。系統運行時BM1液晶屏幕會顯示執行機構的啟停狀態以及溫度、液位的狀態值。
2.4 自定義系統
用戶可根據實際需求設定自己想要的控制邏輯組合：
|
功能模塊 |
控制邏輯 |
輸出 |
|
功能模塊F1 |
時間 -> 溫度1 -> 溫度2 -> 溫差 -> 液位 |
R1、R2、R3 |
|
功能模塊F2 |
>> 橫向，控制邏輯之間是串聯關系，可任意選擇是否參與控制，并可任意選擇繼電器輸出。
>> 縱向，各功能模塊是并聯關系，可獨立執行控制程序。 |
|
功能模塊F3 |
|
功能模塊F4 |
|
功能模塊F5 |
|
功能模塊F6 |
2.5 控制邏輯設置
1）時間周期設置
“全部”（星期一到星期天）
“工作”（星期一到星期五）
“休息”（星期六到星期天）
“周幾”（以每天為單位分別設定）
2）時間設置，分別設置啟動/停止時間，格式為00:00——23:59。
3）溫度功能設置
降溫控制：設置“開”的溫度應高于設置“關”的溫度；
升溫控制：設置“開”的溫度應低于設置“關”的溫度。
4）溫差功能參數設置
溫差為溫度1減溫度2的值。
5）液位功能參數設置
補水控制：設置“開”的液位應低于設置“關”的液位。
6）輸出功能參數設置
同一功能模塊內，可選擇單個或多個輸出。
2.6 系統保護功能
1）密碼設置，開啟狀態時，用戶需輸入相應的密碼進入控制器設置頁面。
2）期限設置，開啟狀態時，系統自動運行周期為設置的期限天數，超出期限外所有的輸出將鎖定為關閉狀態，此時可將有效期功能關閉或更改有效期使輸出再次有效。
2.7 水泵自保護功能
為了有效的防止循環水泵在運行時空轉或氣阻等現象，控制儀設置了反饋功能：
1) 延時設置，“輸出”啟動后，在設定的“延時”時間內沒有收到相應的反饋信號，輸出將被強制關閉。
2) 重啟設置，輸出強制關閉后，在設定的“重啟”時間后輸出將恢復自動運行狀態。
2.8 遠程探頭功能
可以通過連接GA300數據中繼器方可從局域網或互聯網中選擇網絡探頭。
2.9 系統報警功能
根據系統應用屬性分別設置溫度1、溫度2和液位的上下限值，從而判斷系統報警狀態。
2.10 手動/自動輸出功能
手動模式時，輸出強制開啟（邏輯判斷不參與），關閉模式時，輸出關閉（邏輯功能失效）。自動模式時，輸出或關閉由邏輯判斷決定。

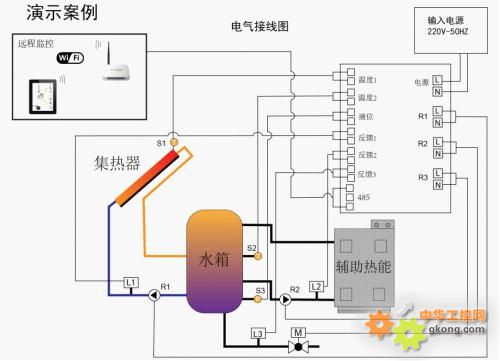

2.11系統接線圖（見圖3）
S1：太陽集熱溫度；
S2：貯熱水箱溫度；
S3：液位壓力；
R1：集熱循環水泵；
R2：輔助加熱水泵；
R3：上水電磁閥；
L1：水流開關反饋1；
L2：水流開關反饋2；
L3：水流開關反饋3。
圖3 系統接線圖

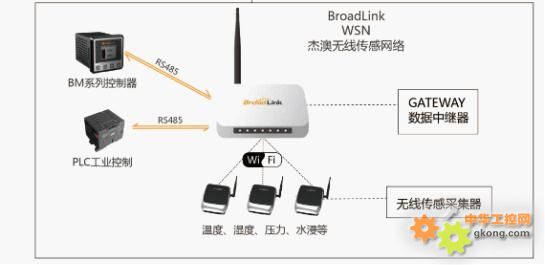

3、數據中繼器介紹
數據中繼器是杰澳電子專為構建高性能物聯網網絡需求而自主研發設計的數據儲存、交換等功能的設備，具有強大的數據處理能力，并支持Wi-Fi、RS485等多種通訊協議，內置豐富的嵌入式軟件功能，包括數據同步、數據計算、控制參數設置、數據加密、訪問控制、時間同步、報警管理等功能，適用于大型系統的遠程監控。
多臺BM1多功能可編程控制儀通過RS485總線與GA100/GA300型數據中繼器連接，將數據通過互聯網與移動數據終端交互，實現遠程監控。
4、智能終端應用程序介紹
杰澳電子設計的智能終端應用程序包括網頁版云服務平臺、PC電腦遠程控制程序和智能電話APP應用程序。

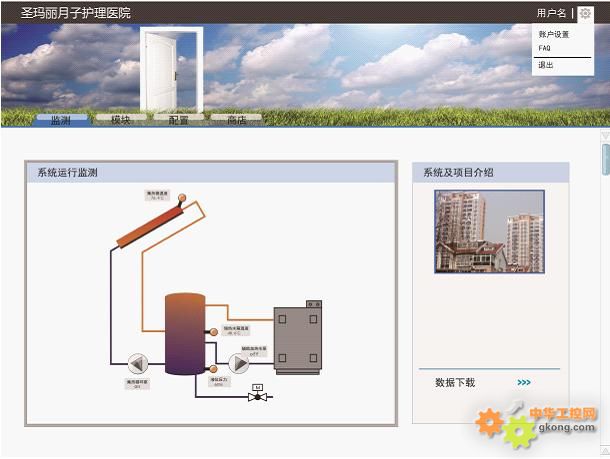

4.1 網頁版云服務平臺
網頁版云服務平臺主要功能是實時監測太陽能熱水系統的運行狀態，并記錄運行數據，提供各個探頭和執行機構的歷史曲線圖。
4.2 PC電腦遠程控制程序Remo-soft

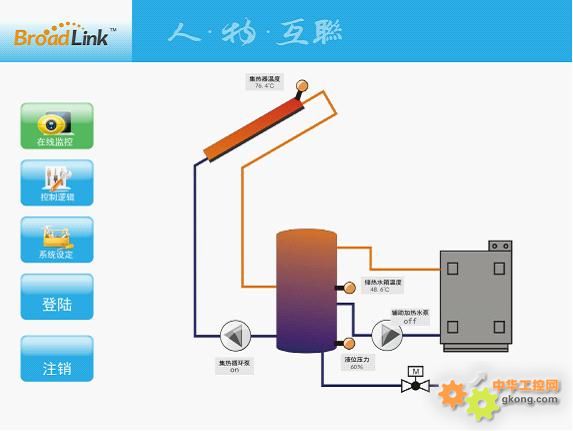

Remo-Soft是專為BM系列控制器開發的遠程監控軟件，軟件操作簡易，用戶只需輸入相應的用戶名和密碼即能修改遠端的太陽能熱水系統的運行控制邏輯參數和監測實時運行狀態。
將BM1里全部功能設置移植到Remo-Soft軟件里，負責自控的工程師無需在現場調試，可直接通過Remo-Soft進行遠程調試。

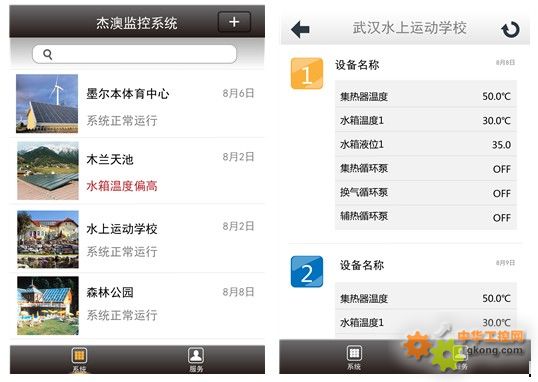

4.3 iPhone/Android APP應用程序
APP應用是將Remo-Soft的程序簡化后設計的智能電話應用程序，同樣能實現對BM1的全部功能參數進行設置，查看系統運行狀態，同時在系統出現異常狀態時會主動推送報警信息。
5 結束語
傳統的太陽能熱水控制系統主要采用現場控制，無法實現數據遠程查看、統計和分析，難以保證太陽能熱水系統長期穩定高效的高效運行。 隨著科學技術的進步，現代化的管理在太陽能行業中得到應用，為了更好地滿足太陽能運行管理的要求，太陽能控制系統正朝著網絡化、標準化、智能化的方向發展，并從單一自動化控制功能向性能可靠、功能強大的遠程監控平臺發展。近年來，物聯網以及移動終端技術快速發展，為我們開發太陽能熱水系統遠程監控系統提供了全新的思路，對推動和促進我國大型太陽能熱利用系統的發展有著重要意義。
