節流裝置又稱為差壓式流量計,是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定,使用可靠等特點.在流量測量的過程中，由于被測介質的復雜，測量方法亦是多種多樣，由此也就出現了各種基于不同測量原理的流量傳感器或節流件。按測量方法和結構來講，可分為：差壓式、浮子式、容積式、渦輪式、電磁式、渦街式、超聲波式，熱式，科里奧利式，按安裝方式來講，可分為：插入式，封閉管道式，明渠式。
孔板節流裝置是標準節流件可不需標定直接依照國家標準生產：
1.國家標準GB2624-81<流量測量節流裝置的設計安裝和使用
2.國際標準ISO5167<國際標準組織規定的各種節流裝置
3.化工部標準GJ516-87-HK06
特點

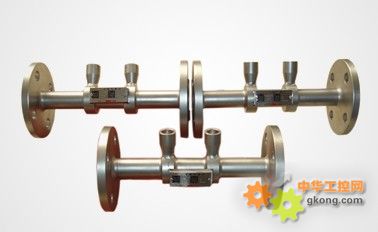

孔板流量傳感器是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
適用范圍
1.公稱直徑：15mm≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：－50℃≤t≤550℃
4.量程比：1:10，1:15
5.精度：0.5級，1級
安裝注意事項
可水平、垂直或傾斜安裝，應保證管內充滿液體。
節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的"，內壁應潔凈，無凹坑與沉淀物。
直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。
引壓管路安裝應符合標準規定的規范。
北京菲格瑞思儀表有限公司多年從事流量計、變送器研發及生產的專業生產廠家。公司設有：變送器生產廠、流量計生產廠、銷售部、財務部、市場運行部、人力資源部、設計研究所；公司本著“做人為本，質量為本，用戶為尊，共同發展”的理念，為廣大用戶提供先進的產品的同時，提供優質的全方位服務，能夠滿足用戶的各種需要。如果對菲格瑞思及相關產品有興趣可以隨時訪問www.fege.cn進行了解。
|
