擅長于串口通信的波仕卡科技總不乏驚世之作。在CAN通信技術方面，波仕曾經研發出業界首款零延時的CAN光電隔離中繼器YG-CAN，可以延長CAN通信距離和增加通信節點數因而開創了CAN通信的新方式。YG-CAN一直保持著業界最小光隔CAN中繼器的記錄,而且是唯一零延時的。新推出的4口CAN光隔集線器HUB4CAN再次讓我們震撼：新的4口的CAN光隔集線器居然跟以前的1口CAN光隔中繼器體積一樣大！到了新的HUB4CAN的階段， 波仕運用CAN零延時自動切換技術與超高密度集成電路工藝達到了完美的結合。
新一代HUB4CAN是將一路CAN轉換為4路CAN的光隔集線器。由于采用4層電路板工藝使體積大為減小，是世界上最小的4路CAN HUB，也是唯一零延時的。代表了當今業界的最高技術水準。

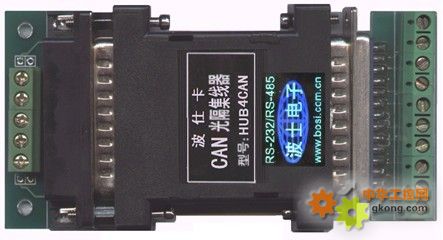

圖為波仕新一代HUB4CAN
我們可以看看HUB4CAN的真本事，該機擁有波仕CAN零延時自動切換核心技術、內含1個上位機CAN接口芯片、和4個下位機CAN接口芯片、每路都有600W抗雷擊浪涌保護，上下位機之間具備2500V的光電隔離系統。HUB4CAN可以作為CAN 光隔1拖4口HUB，可用于增加CAN信號的總驅動能力（帶負載能力增加4 倍），或用于CAN 組成星形網。
波仕CAN零延時自動切換技術比所謂的“流控”強多了。 所謂“流控”就是用通信數據流來啟動收發切換，由于必須用數據流來啟動切換，所以通信的第一個字節就作為流控開關信號浪費了，因此“流控”是有延時的，延時為1個字節，500Kbps時大約200us，與速率成反比。傳統的“流控”CAN HUB由于存在延時，因此不僅不能增加CAN的通信距離，相反由于延時的加入使得CAN通信距離減少一個等效延時的導線長度，該距離的減少在高速通信時尤為明顯。傳統的有延時的CAN HUB不能夠級聯，因為這樣會累積延時導致無法正常通信。
波仕HUB4CAN獨到的零延時自動收發轉換技術可以用簡單方法直接進行檢測：首先在兩端加電源，然后在上位機端或者下位機端的任意一端的+A（即CAN-H）與—B（CAN-L）之間加2.5V左右電壓（1.5 到3V均可），當+A接正極、—B接負極時則HUB4CAN的另外一端的+A與—B之間為正2.5V電壓，反之，撤掉2.5V電壓（實際為0V）后隔離的另外一端的電壓也為0V（高阻狀態）。傳統的有延時的CAN HUB產品是通不過這樣的簡單檢測的。
HUB4CAN 支持最高通信速率保證0-500Kbps，自動適應，無需任何軟件或硬件設置。 HUB4CAN 同時具有吸收浪涌電流的抗雷擊保護功能。當4個下位機CAN 口中有1個、2個甚至3個CAN短路或者燒壞時，HUB4CAN 的上位機CAN仍然可以與剩余的正常的CAN下位機通信。使用HUB4CAN 組網后，保證某一個或多個節點損壞后不影響其它節點的正常通信！ HUB4CAN 的各個下位機CAN 口（0、1、2、3 號）功能是完全一樣的、可以互換 。
|
