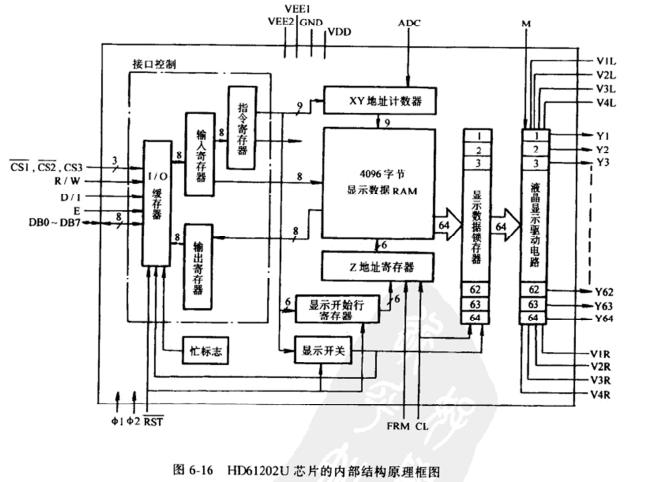

圖6-16給出了HD61202U集成電路的內部結構原理框圖，從該圖可見，在HD61202U內部集成了I/O緩沖器、輸人寄存器、指令寄存器、輸出寄存器、忙標志、XY地址計數器、4096字節的顯示數據RAM , Z地址寄存器、顯示開始行寄存器、顯示開關、顯示數據鎖存器，液晶顯示驅動電路共12個單元電路，今天這篇文章我們首先介紹前三種，其它的在以后的文章中會慢慢更新，請關注。
1）輸入寄存器：輸入寄存器是用來暫時存儲要寫人顯示數據RAM的數據。因?yàn)閿?shù)據是由微處理器寫入輸入寄存器，然后在內部自動寫人顯示數據RAM。當CS3 = 1 , D/I = 1，并且R/W=1時，數據在信號E的下降沿到來時被鎖存入輸入寄存器。

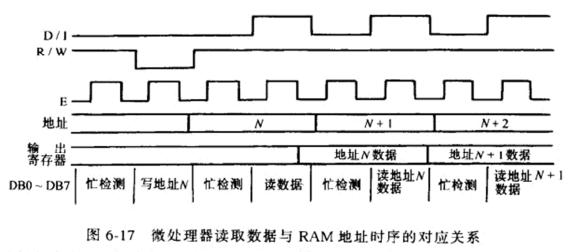

2）輸出寄存器：從顯示數據RAM中讀出數據暫時儲存在輸出寄存器，微處理器要從輸出寄存器讀出數據時，則要令CS3=D/I=R/W=1，下達讀數據命令時，儲存在輸出寄存器中的數據是在E腳為高電平時輸出；然后在E腳信號降為低電平時，地址指針指到的顯示數據被鎖存入輸出寄存器，而且地址指標遞增。在輸出寄存器中.會因?yàn)閕}數據的指今而被再次寫人新的數據，再接著讀取次數據，該指定地址的數據才會輸出。所以，下達地址設定指令以后必須先讀一次，然后再一次讀數據就正確了，圖6-17給出了數據讀取的時序圖。
3）忙標志寄存器：當忙碌信號為高電平“1”時，表示HD61202U正在進行內部工作。除了狀態讀取指令外，其他任何指令都不接受。忙碌信號是由狀態讀取指令所讀出的DB7值代表每次要提取指令以前，應該先確定忙碌信號已清除為“0”。忙碌信號設為“1”。的時間由點陣圖形液晶顯示模塊的內部脈沖頻率所決定，如圖6-18所示。
