1、概述
直流電測儀表是針對直流屏、太陽能供電、電信基站等應用場合而設計的，該系列儀表可測量直流系統中的電壓、電流、功率、正向與反向電能。既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。
儀表可具有RS-485 通訊接口，采用Modbus-RTU 協議；可帶模擬量輸出、繼電器報警輸出、開關量輸入/輸出。根據不同要求，通過儀表面板按鍵，對變比、報警、通訊、開關量輸出進行設置與控制。
2、國內主要品牌及型號
國內生產直流檢測儀表廠家、型號品牌繁多，主要常見的產品有：蘇州訊鵬SPA-96BDE型直流電能表、SPA-96BDW型直流功率表、SPA-96BDA型直流電流表、SPA-96BDV型直流電壓表；蘇州朗利LSM-96BDE直流電能表、LSM-50DE直流電能、LSM-80DW直流功率表；上海安科瑞PZ72-DI、PZ72L-DI、PZ72-DU、PZ72L-DU、PZ72-DUI、PZ72L-DUI、PZ72-DP、PZ72L-DP、PZ72-DE、PZ72L-DE、PZ96B-DUI、PZ96B-DP、PZ96B-DE、PZ300-DI、PZ300-DU、PZ300-DUI、PZ300-DP、PZ300-DE；蘇州高途GSM-DE型直流電能智能數顯表、GSM-DW型直流功率智能數顯表；廣東雅達YD8420/21/22/23直流電流表、YD8030直流電壓表；江陰斯菲爾PZ195U系列直流電壓表、PA1951系列直流電流表等等。
3、技術指標
|
技術參數 |
指 標 |
|
輸入 |
直流電壓 |
輸入范圍 |
0~1000V |
|
輸入阻抗 |
≥2kΩ/V |
|
直流電流 |
輸入范圍 |
0~10A（直接輸入，啟動電流：5mA）
0~9999A（外置分流器或霍爾元件，量程可編程設定） |
|
分流器 |
支持輸出為75mV |
|
霍爾元件 |
支持輸出為0~20mA、4~20mA、0~5V、0~10V等 |
|
功耗 |
≤1mW |
|
過 載 |
1.2倍可持續正常工作，2倍持續1秒 |
|
精度等級 |
0.5級 |
|
功能 |
顯 示 |
LED或LCD（高亮藍色背景光、背光延時時間可調） |
|
通 訊 |
RS485接口，半雙工、光電隔離，Modbus-RTU協議，
波特率1200、2400、4800、9600、19200可選 |
|
報 警 |
1路繼電器輸出，2A/30VDC或2A/250VAC |
|
模 擬 量 |
DC4～20mA、DC0～20mA(負載<500Ω),
DC1~5V、DC0～5V(負載> 1kΩ)等可編程設置 |
|
開 關 量 |
輸入（DI） |
干接點輸入，儀表內置電源，光電隔離 |
|
輸出（DO） |
常開繼電器無源觸點，2A/30VDC或2A/250VAC |
|
工作電源 |
電壓范圍 |
85~265VAC,50/60Hz、110~350VDC、36~48VDC（訂貨時說明） |
|
功 耗 |
≤2W |
|
絕緣電阻 |
≥100MΩ |
|
工頻耐壓 |
電源端子組與信號輸入、輸出端子組之間3kV/1min（RMS） |
|
平均無故障工作時間 |
≥50000h |
|
環境 |
溫 度 |
工作：LCD -10℃～+45℃；LED -10℃～+55℃
貯存：-20℃～+70℃ |
|
濕 度 |
≤ 93%RH，不結露，不含腐蝕性氣體 |
|
海 拔 |
≤ 2500m |

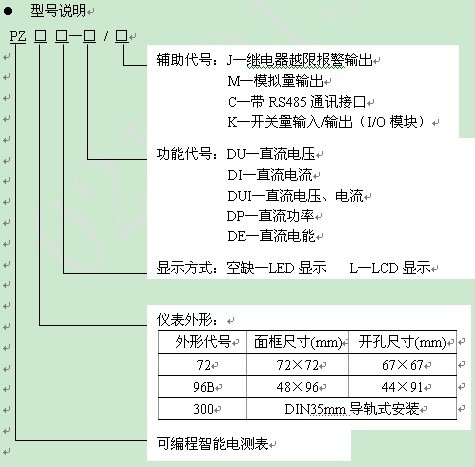

4、產品規格及功能
4.1 72型產品規格
l 功能一覽表
|
型號
功能特性 |
PZ72-DI
PZ72L-DI |
PZ72-DU
PZ72L-DU |
PZ72-DUI
PZ72L-DUI |
PZ72-DP
PZ72L-DP |
PZ72-DE
PZ72L-DE |
|
測量
參數 |
直流電流 |
√ |
|
√ |
√ |
√ |
|
直流電壓 |
|
√ |
√ |
√ |
√ |
|
直流功率 |
|
|
|
√ |
√ |
|
直流電能 |
|
|
|
|
√ |
|
選配功能
(任選其一) |
C |
√ |
√ |
√ |
√ |
√ |
|
M |
√ |
√ |
√ |
√ |
√ |
|
MC |
√ |
√ |
√ |
√ |
√ |
|
KC(2DI/2DO) |
√ |
√ |
√ |
√ |
√ |
注：J(繼電器越限報警輸出)與第二路開關量輸出復用。

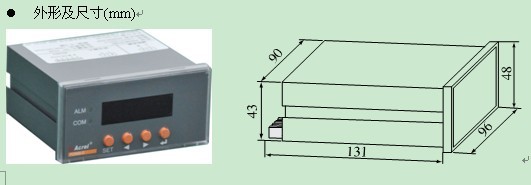

l 外形及尺寸

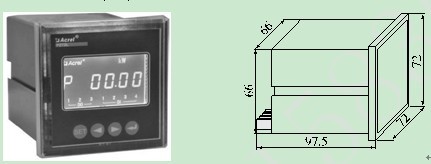

4.2 96B型產品規格
l 功能一覽表
|
型號
功能特性 |
PZ96B-DI |
PZ96B-DU |
PZ96B-DUI |
PZ96B-DP |
PZ96B-DE |
|
測量
參數 |
直流電流 |
√ |
|
√ |
√ |
√ |
|
直流電壓 |
|
√ |
√ |
√ |
√ |
|
直流功率 |
|
|
|
√ |
√ |
|
直流電能 |
|
|
|
|
√ |
|
選配功能
(任選其一) |
C |
√ |
√ |
√ |
√ |
√ |
|
M |
√ |
√ |
√ |
√ |
√ |
|
MC |
√ |
√ |
√ |
√ |
√ |
|
KC(2DI/2DO) |
√ |
√ |
√ |
√ |
√ |
注：J(繼電器越限報警輸出)與第二路開關量輸出復用。

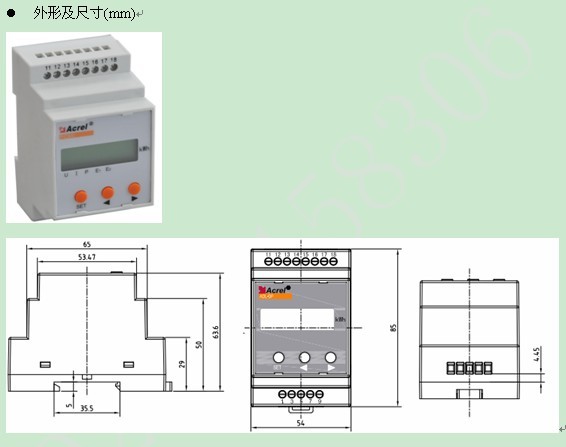

4.3 300型產品規格
l 功能一覽表
|
型號
功能特性 |
PZ300-DI |
PZ300-DU |
PZ300-DUI |
PZ300-DP |
PZ300-DE |
|
測量
參數 |
直流電流 |
√ |
|
√ |
√ |
√ |
|
直流電壓 |
|
√ |
√ |
√ |
√ |
|
直流功率 |
|
|
|
√ |
√ |
|
直流電能 |
|
|
|
|
√ |
|
選配功能 |
C |
√ |
√ |
√ |
√ |
√ |
|
