一、平行節點的概念
運行相同的監控軟件，職責相同的兩個或多個計算機站點，我們稱為平行節點。如兩臺計算機都運行紫金橋監控軟件，具有相同的數據源，數據連接項也相同。在系統中承擔相同的職責，這樣的兩臺計算機成為平行節點。在下面的示意圖中，平行節點A、 B、C均與下面相同的控制系統通信，它們同為工作節點，完成同樣的任務。平行節點用于可靠性要求比較的高應用場合。平行節點是紫金橋公司新提出的概念。

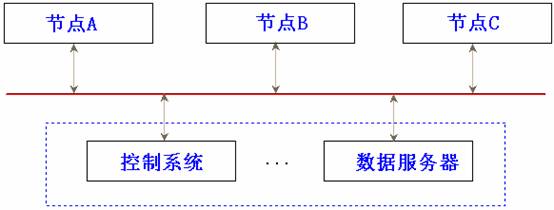

結構圖
二、平行節點的作用
平行節點有哪些作用呢？
1、互為備份。平行節點完成相同的功能，共同分擔系統的任務，彼此互為備用。只要一個節點正常，理論上系統就能正常運行。

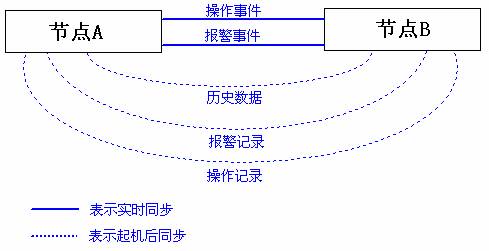

2、平行節點間數據同步。上面示意圖中，節點A、B、C可能不是同時啟動，啟動后也不一定都是一直運行。這樣節點A、B、C的歷史數據、報警記錄、操作事件都可能不完整。但是這些數據合并起來可能是完整的。為了保持節點間數據的依賴性，在節點啟動后可以檢查平行節點是否存在，若存在則進行數據同步，從而使自身數據盡量完整。除了同步宕機期間的數據外，操作事件也要實時同步，如節點出現報警后，確認一個節點的報警，其他節點的報警也同時被確認。除了報警確認外，操作事件還包括：數據操作記錄。
三、平行節點與熱備的區別
1、平行節點都在工作，如都進行數據采集、數據存儲。而熱備是工作節點進行采集，數據下置、報警確認操作動作都是針對工作節點，備用節點與其數據同步。
2、由于平行節點中每個節點都與控制系統進行獨立的數據通信，多個節點會使控制系統的通信開銷成倍增加。而熱備模式只有一個節點與控制系統通信。
四、主節點
在具有平行節點的系統中，采集對象通訊負荷會隨著平行節點數的增加而線性增加，從而使得采集速度變慢。為了解決這個問題，我們可以指定平行節點中的某個節點為主節點，主節點負責數據采集任務，其他節點都從節點獲取數據，而當主節點故障時，其他節點才進行數據采集。下圖分別為主節點正常和故障時通信示意圖，圖中帶箭頭蘭線表示通信路徑。
五、平行節點的配置

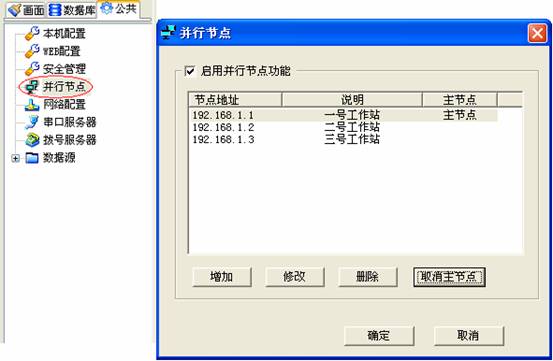

進入開發環境，在導航樹中選擇“本地/并行節點”，如下圖中所示，將出現并行節點設置框：
在對話框中點擊“增加”按鈕，將出現如下節點定義對話框：
選中列表中的某個節點，通過“修改”或“刪除”按鈕可以編輯已有的節點，也可以通過“設置/取消主節點”按鈕將其設置為主節點或取消其主節點身份。
在每個平行節點啟動時，若其他平行節點已經運行，會出現同步節點選擇對話框，在對話框中可以手工選擇與哪個節點同步，也可以忽略該對話框，讓系統自動與其他節點同步。自動同步將逐一同步其他活動節點的歷史數據，所以花費的時間要長些。
|
