西門子S7300連接IFIX，通過：OPC服務器（BCNetS7 OPC ）；Modbus TCP驅動。

一、BCNet-S7MPI通過BCNetS7 OPC軟件連接IFIX的設置

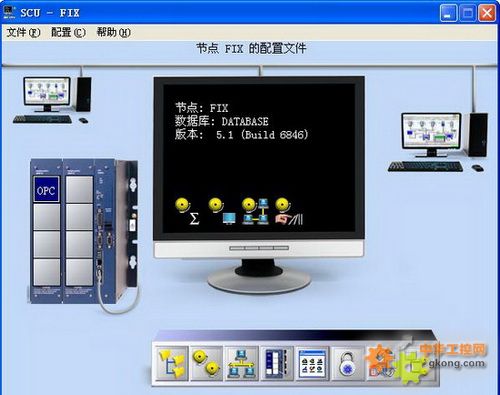

1、打開IFIX的系統配置（SCU-FIX）

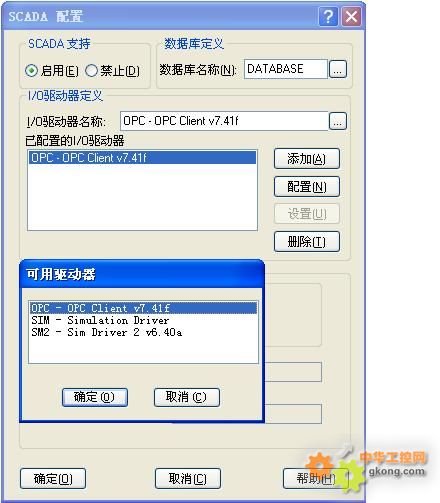

2、選擇“OPC Client”驅動

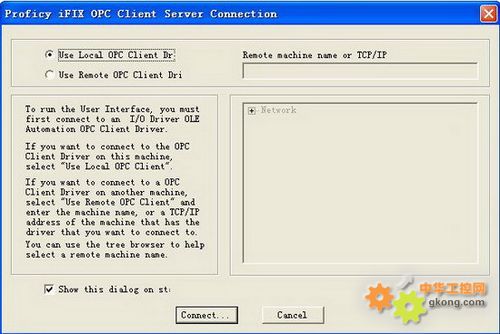

3、“配置”，選擇選擇本地連接“Use Local OPC Client Driver”，“Connet…”連接OPC server

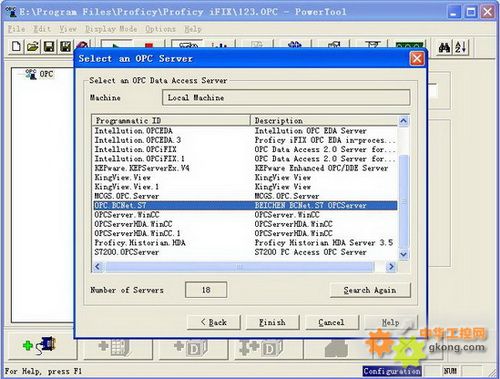

4、“Add OPC Server”，選擇 “OPC.BCNet.S7”，“Finish”。

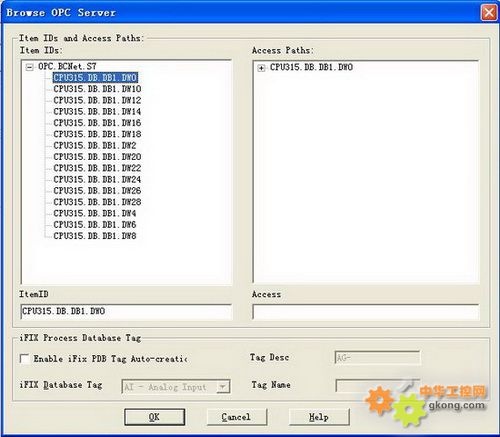

5、依次添加組和變量，“Add Group”，“Add Item”；瀏覽OPC server，“Browse Server”；將Server中的變量，對應到IFIX的變量。

二、BCNet-S7MPI通過Modbus TCP驅動連接IFIX的設置

在設備配置中，選擇Moubus TCP驅動

Modbus地址映射,請查看文檔《BCNet-S7MPI用戶使用指南》。
