利用EasyBuilder 8000的仿真功能, PC可以透過以太網絡擷取HMI上的數據, 并可以使用檔案方式保存這些數據。
PC也可以利用控制HMI上的系統保留緩存器(LB與LW), 直接控制HMI。相對的, HMI也可以直接控制PC的行為表現, 例如要求PC儲存HMI或PLC上的數據。一臺PC可以控制不限數目的HMI。
假使PC欲通訊的對象為與兩臺HMI (HMI A與 HMI B), 則PC端所使用MTP檔案的設定步驟如下：
步驟一
設定各HMI的IP(請參考關章節), 假使HMI A與 HMI B的IP已分別設定為”192.168.1.1”與”192.168.1.2”
步驟二

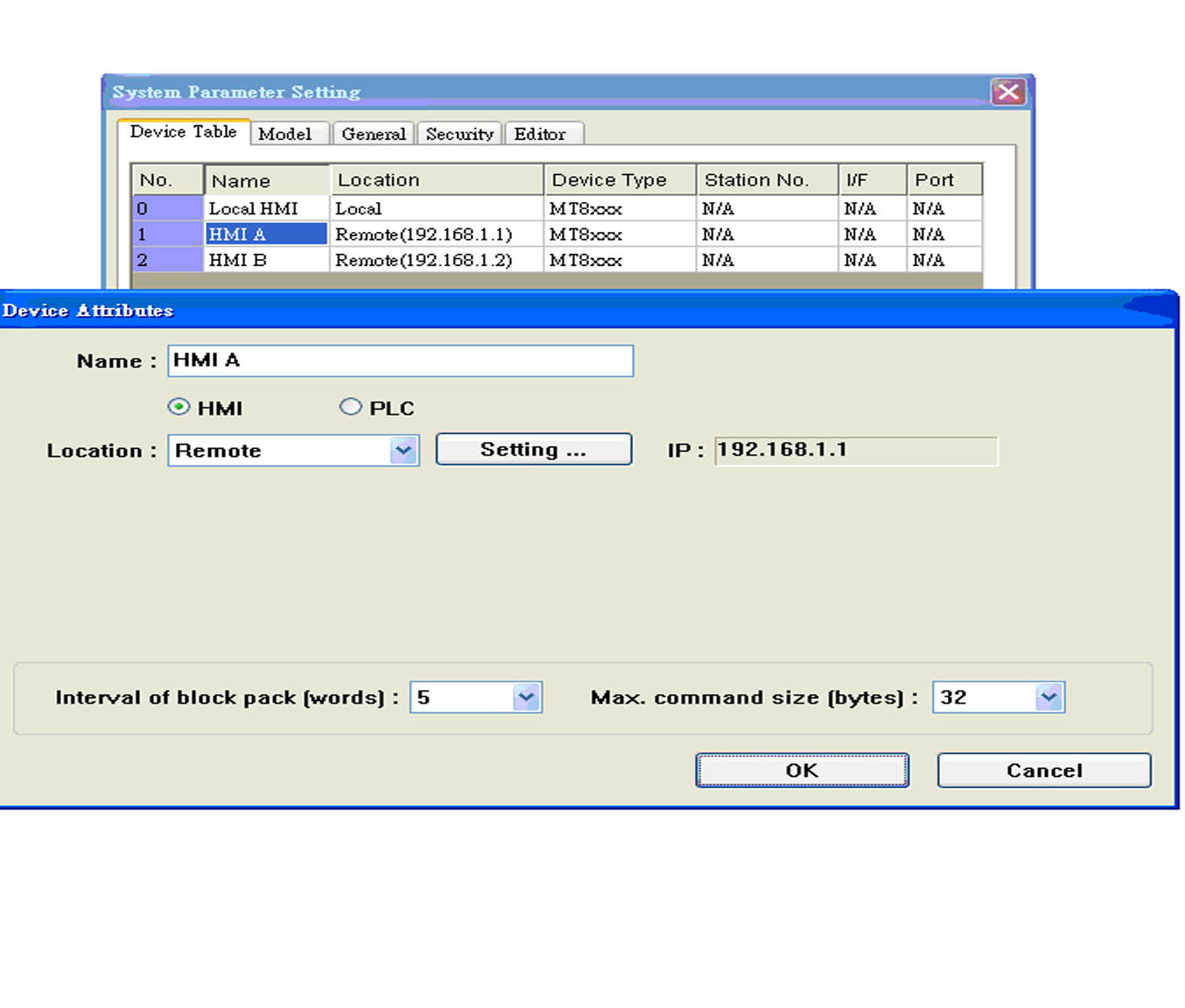

使用EasyBuilder 8000, 并在EasyBuilder 8000 中的[System Parameters]內的[Device Table]中, 增加HMI A與HMI B的IP與使用的port號碼。
步驟三

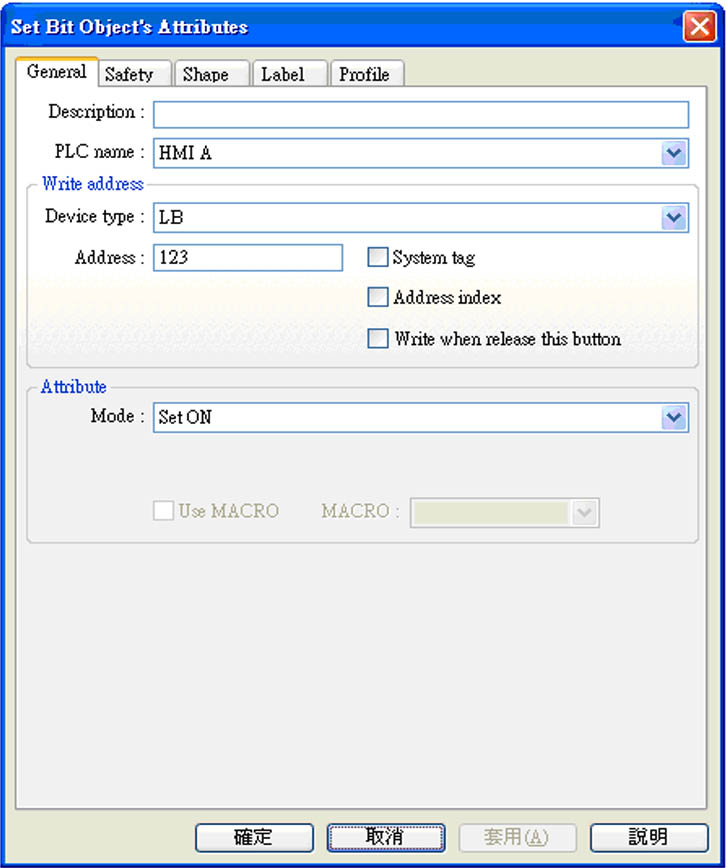

選擇正確的[PLC name]。在組件的設定頁中, 正確選擇要操作的裝置, 例如要控制HMI A上的LB, 則[PLC name]需選擇”HMI A”, 如下圖。
步驟四
在PC端利用這個MTP檔案, 并執行仿真功能(離線或聯機模式皆可), 即可在PC端操作HMI上的所有數據。
HMI也允許操作PC上的數據, 此時只需將PC視為另一臺HMI即可, 也就是必須在HMI使用的工程檔案中新建立一臺的HMI, 并此新裝置的IP指向PC。
|
