紅外柵欄（光柵)的工作原理

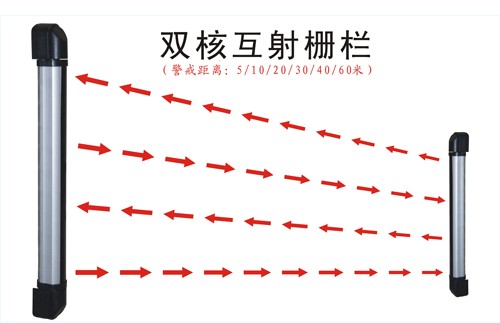

其工作原理如下圖所示：發射端發出多束有效寬度為100mm的人視覺不可見
的防衛射束構成網狀，接收端在收到防衛射束時，進入防衛狀態。
當任兩條防衛射束被完全遮斷超過40ms時，接收端的蜂鳴器會產生現場提示
音，報警信號輸出電路立即向主機發出無線報警信號。
如果有飛禽（如小鳥、鴿子）飛過被保護區域由于其體積小于被
保護 區域，僅能遮擋一條紅外射線，則發射端認為正常，不向報警主機報警
安裝方法：
1、本產品安裝在需要設防的地方。（如門、窗、陽臺、過道等）
2、確定安裝位置，使安裝后的防衛射束能有效遮斷目標通道，將四個安裝座安裝孔位分別在安裝面上作上標識，保證發射接收互相對準、平行；
3、用螺絲刀等尖銳物將紅外防盜柵欄下端安裝座穿線孔頂破，將電源線從安裝座穿線孔中穿入，再穿過引線座的穿線孔，最后將電源線的正負級按照電源線的“+”、“-”標識正確接入接線柱并擰緊；
4、用φ6鉆頭在安裝面上鉆好安裝孔，釘進塑料柱，然后用M4自攻螺釘將上下安裝座固定；
5、確認發射端與接收端互相對應：當接線通電后，發射端的電源指示綠燈亮，工作指示紅燈間歇式閃亮；當互相對準時，接收端的對準指示紅燈熄滅，蜂鳴器不鳴響；當用不透光的物體同時遮斷任意相鄰兩束光時，接收端的對準指示紅燈間歇式閃亮，蜂鳴器間歇式鳴響，并發出有線/無線報警信號；注意：調準角度時盡可能選在陽光最強烈或有霧等工作環境最不利時進行調試。
6、將發射端與接收端安裝座上緊固螺絲擰緊，然后將上下安裝座防護蓋蓋好即完成安裝操作。
7、當有以下情況之一，接收端均會發出有線/無線報警信號：
7.1有物體同時遮斷任意相鄰兩條紅外線射束；
7.2斷開發射端或接收端的電源（人為剪斷電源線）；
7.3移動發射端或接收端的位置或方向。
特別注意：
● 為防止因市電斷電而造成誤報警，建議用戶選用專用UPS電源，以確保在市電正常供電時，向蓄電池進行浮式充電，在市電斷電時，自動切換為蓄電池供電。禁止采用劣質非線性開關電源。
● 請根據使用的實際警戒距離選用相應型號的紅外柵欄，以使紅外柵欄的性能發揮至最佳。
● 應盡量避免陽光和燈光及其它強光的直射。
● 保持外罩的清潔，以免影響探測器的正常工作
|
