人機界面系統（HMI），即人與機器間的通訊設備系統，能為有效的系統操作發揮極其重要的作用。

    過去，笨重的開關和指示燈面板是人與機器間的溝通交互的渠道?，F(xiàn)如今，大多數用戶則采用基于現代計算機屏幕技術的HMI系統。這樣做的優點是：集成了PLC功能的觸摸屏具有極大地靈活性，并且使新程序的升級得到極大的簡單化，甚至現場的一些簡單信號發生器也能由小而靈活的HMI取代，而這些正是基于功能強大的微處理器價格的下降所帶來的。幾十年來，圖爾克一直致力于研發能使傳感器、現場總線系統和PLC共同協作的現場技術。在此期間。圖爾克研發了各類傳感器、各類接口技術、基于CoDeSys技術具有PLC功能的可編程網關等現場總線產品。此項技術能在現場直接執行特定的工作，例如RFID載碼體的讀寫功能。這些PLC功能支持集成的自動化概念。在這種強烈的市場需求下，圖爾克決定推出不僅能提供控制與可視化功能，并且同時擁有卓越的通訊功能的新型HMI系列。新型HMI——Vt250系列將在SPS/IPC/Drives展會推出。其他型號也將在2010年以后陸續推出。

 多功能接口
    VT250在緊湊的塑料外殼上有一個5.7英寸薄膜晶體管觸摸屏（QVGA）。它的標準化裝配尺寸（212mm×156mm×50mm）保障用戶可以在任何時間安裝新的HMI。并且其精密設計的背面也有很強的實用性。與許多傳統的HMI不同，VT250允許在外殼應用SD存儲卡和備份電池，所以用戶可以無障礙的更換這兩個組件。良好保護的總線接口支持DeviceNet，CANopen和Profibus，可以使用和DB9針接插電纜一樣的其他的電纜去準確鏈接。HMI底部有有24v電源供電，通訊接口支持RS232和RS485（允許集成條碼閱讀器和遮光板等）和USB端口，該端口可用于安裝新的固件。

全能的netX

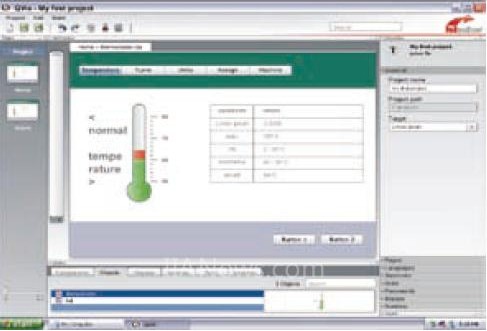

    圖爾克的新型HMI的又一亮點是提供了兩個實時以太網端口，VT250使用戶能夠輕松建立線性拓?fù)洌袌?chǎng)上只有少數HMI能夠做到。Hilscher的netX系列控制器僅需一個集成電路就可為幾乎每一個總線和實時以太網系統提供足夠的動力。netX控制器支持Profibus,Profinet, DeviceNet, Ethernet/IP, Modbus-TCP, CANopen和EtherCAT, 如果需要還可以集成Powerlink, Sercos系統。另一個例子也能說明控制器的靈活性：VT250可以作為Profibus的主站和Profinet的從站，也能與幾乎所有其他的現場總線和以太網協議組合使用。220MHz/32Bit RISC處理器不僅能提供強大的處理能力，而且還能為可視化和控制軟提供足夠處理能力，同樣該軟件也運行在圖爾克新的HMI上。Hilscher的可視化軟件QVIS很適合這一硬件，因此可以充分利用控制器的運算能力。QVIS能使用戶創建和編排圖形用戶界面，并且提供現代可視化系統的所有功能，例如報警處理、組件管理、密碼保護、歷史趨勢分析和模擬量顯示等。適用CoDeSys控制器的多種接口也同樣適用于VT250，兩者可完美結合，尤其像CoDeSys SP運行系統也已經應用到網絡控制器中。

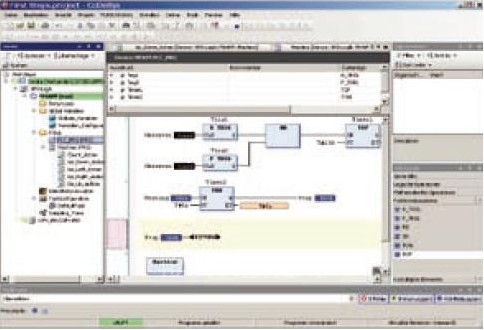

CoDeSys V3提供可靠的新功能和選項，例如面向?qū)ο?BR>的PLC編程

經過驗證的控制方案
    與可編程網關一樣，圖爾克提供BL20和BL67的分布式I /O系統，新的HMI能完全支持CoDeSys軟件。與硬件獨立的應用軟件能使用戶創造他們自己的控制解決方案。根據國際標準的IEC61131-3, CoDeSys支持所有符合這一標準的編程語言并提供適用于所有處理器類型的軟件架構。這樣，CoDeSys可以為幾乎所有硬件創造軟件應用程序。VT250是最早支持CoDeSys V3的自動化解決方案之一。該版本結合如面向?qū)ο蟮腜LC編程一樣的所有成熟品牌的軟件功能。CoDeSys V3可視化應用平臺采用WindowsCE系統。Hilscher的rcX執行系統為實現更復雜的控制任務提供了可能。

解決方案的訣竅
    隨著新的HMI系列產品的推出，圖爾克再次加強了提供全面解決方案的理念。首個型號VT250的特點是靈活性和優越的通訊性能。它幾乎能為所有的總線系統和實時以太網之間的通訊提供強大的可視化控制功能。新的HMI在通訊等許多方面都擁有強大的功能。與Hilscher這樣的強大的商業伙伴合作同時配合CoDeSys這樣的廣泛標準軟件（FDT/DTM隨后應用），確保了為您提供來自德國的最具有成本效益的人機接口解決方案。
