摘要：結合了油田液化氣生產的實際需要，開發的基于廈門宇電AI系列儀表RS485通訊的油田液化氣存儲罐觸摸屏監控系統。該系統把分散的各個液化氣存儲罐的相關數據整合到一起，大大提高了油田液化氣存儲的安全性和成本。
關鍵詞：廈門宇電AI系列儀表，RS485 ，液化氣罐。
一 引言
發達國家的液化氣生產過程中SCADA是基本的配套設施。在石油液化氣的開采、存儲的生產過程中，動態監控主要包括泄露監測、油井井口生產參數監測，存儲罐壓力液位保護。實現對油井生產及其儲運管網實施必要的監控是保證油田正常生產的保證。廈門宇電的該套監控系統主要用于對油田液化氣存儲罐安全的監控。
二 系統構成

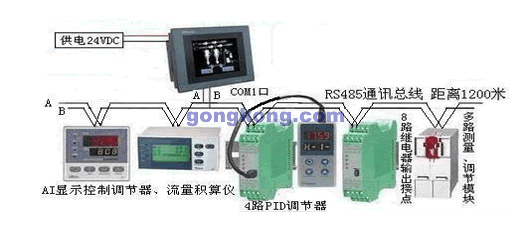

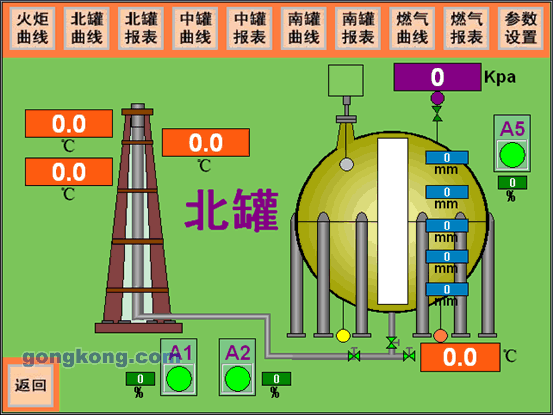

整個系統由一臺放置在安全區的嵌入式觸摸屏電腦和現場多臺宇電AI系列儀表構成�，F(xiàn)場的宇電AI儀表通過各種傳感器采集液化氣罐及周邊的數據，如：罐體壓力，罐內液位，周邊氣體濃度，罐底及罐頂溫度，燃燒口溫度等數據。通過宇電AI儀表的RS485接口用把這些數據實時發送到觸摸屏電腦進行處理，在畫面流程圖中顯示實際位置的實時數據和實時報警，并可以同時發出聲音報警，還可以把所有數據保存成文件，生成直觀的實時曲線和歷史曲線，供操作員參考。系統構成圖如下：
系統安裝簡單，操作界面友好，不需要專業知識就可以安裝操作。內部軟件已經按客戶要求制作和測試完畢，硬件接線完畢后上電就可以正常使用。
三 原理和功能
廈門宇電AI系列儀表質量穩定，耐用，采用萬能輸入使各種傳感器信號輸入方便，0.1級測量精度在國產儀表中性價比很高。RS485通訊使用宇電AIBUS通訊協議，通訊速度快，在波特率19200下，上位機訪問一臺AI-7/8系列高性能儀表的平均時間僅20mS。搭配工業平板觸摸屏式PC的應用，更為工業自動化帶來新的界面。這使得AIFCS系統價格大大低于傳統DCS系統，而性能及可靠性也具備比傳統DCS系統更優越的潛力。

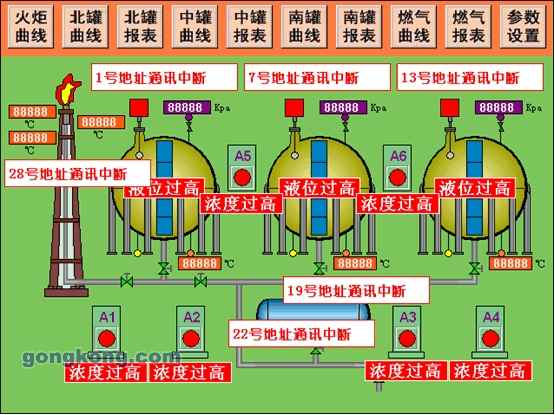

該安全監控系統不僅有數據實時顯示功能，還有強大的報警功能，有通訊報警：當儀表與觸摸屏通訊出現故障時，畫面上出現相對應的通訊中斷報警，用戶可根據儀表地址對照表進行恢復；數據報警：對所有數值型數據有彈出式報警記錄和警燈聲音報警，如溫度，壓力，濃度，液位；其他報警：對所有顯示狀態的數據有對應的文字報警彈出和警燈聲音報警，如各種開關量報警。

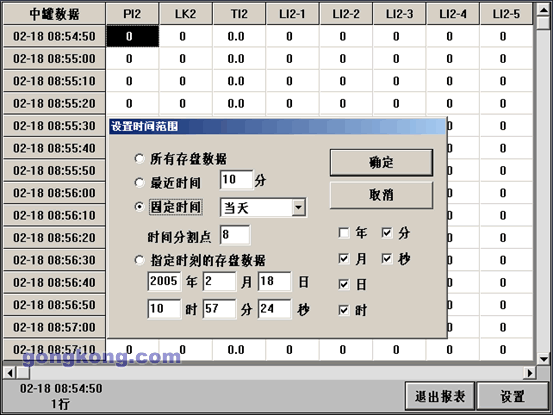

所有有效數據都被詳細記錄，以備事后查詢。
每個實時數據都有詳細的實時曲線和歷史曲線可供操作人員查看。

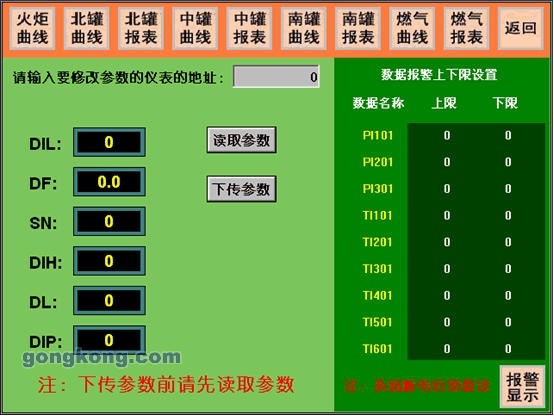

對宇電AI系列儀表可以到到100％的控制。
四 總結
隨著石油工業信息化的發展，越來越多的油田及相關產業意識到工業控制自動化的優越性和它帶來的生產效率和經濟效益的提高，而廈門宇電AI系列儀表組建的AIFCS系統帶來了更快更方便的監控系統組建方式，提高經濟效益的同時也節約了時間，今后必將在自動化控制系統的組建中所流行。
|
|
