摘要: 現場總線技術是目前自動化控制領域最先進成熟的技術之一，在很多工程實踐中得到了應用。本文介紹了基于艾默生過程控制有限公司的Ovation系統為平臺，將FF總線和Profibus DP總線技術同時應用于海門電廠海水脫硫控制系統的情況，并闡述了其優越性。
關鍵詞: 現場總線；控制系統；脫硫；Ovation
引言
華能海門電廠作為世界首座采用海水脫硫的百萬千瓦機組電廠，規劃裝機規模為6臺百萬千瓦超超臨界燃煤發電機組，其中1號機組于2009年6月正式投產，同步建設的1號機組海水脫硫裝置也投入運行，其主機與脫硫共用了一套DCS控制系統，即艾默生過程控制有限公司的Ovation系統，作為提高機組整體性能和節能環保的重要技術手段，在海水脫硫控制系統中第一次大規模應用了當今最先進和主流的兩種現場總線技術，基金會現場總線Ff和Profibus DP總線。
1 現場總線技術標準簡介
現場總線技術的發展日新月異，總線標準層出不窮，在電力行業中主要應用了兩種現場總線標準，即基金會現場總線Ff和Profibus；
基金會現場總線Ff是由現場總線基金會組織開發的，得到了世界上主要自動控制設備制造商(艾默生、ABB、Invensys等公司)的廣泛支持。其前身是ISP和WorldFIP標準，分為低速H1和高速HSE兩種通信速率，H1的傳輸速率位31.25kbit/s，通信距離可達1.9km，加中繼器可延長到9.5km，支持總線冗余供電。
Profibus是過程現場總線（Process Field Bus）的縮寫，由SIEMENS、ABB、AEG等十幾家重要的自動化設備廠家聯合推出，符合德國國家標準和歐洲標準EN50170，有Profibus-DP、Profibus-PA、Profibus-FMS三個版本，其中Profibus-DP是一種比較簡單的現場總線，具有高速傳輸、價格低廉、實施簡單等特點，該總線物理層采用RS485傳輸方式，傳輸速率可由9.6kbps至12Mbps。
2 海門電廠海水脫硫系統簡介
煙氣海水脫硫是用海水作為脫硫劑達到脫除煙氣中SO2目的的一種工藝，與其它脫硫工藝相比較，有以下主要優點：脫硫效率高、投資和運行成本低、工藝簡單，維護方便；只需海水和空氣；節省淡水；無廢棄物排放，減少二次污染。海門電廠海水脫硫系統主要包括：煙氣系統、SO2吸收系統、海水供應系統、海水恢復系統及與之配套的控制系統。圖1為海門電廠煙氣海水脫硫系統工藝流程圖。

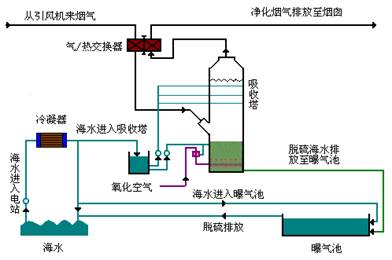

圖1海門電廠煙氣海水脫硫工藝流程圖
（1）煙氣系統。煙氣從引風機出口的煙道引入脫硫系統，脫硫系統設進、出口擋板門及煙氣旁路擋板門。脫硫系統正常運行時，旁路擋板門關閉，煙氣經脫硫系統后由煙囪排出。脫硫系統停止運行時，旁路擋板門開啟，脫硫系統進、出口擋板門關閉，煙氣直接進入煙囪排放。脫硫系統內的煙氣經增壓風機進入熱加熱器（簡稱GGH）降溫后再到吸收塔，凈化后的煙氣經GGH升溫后，由煙囪排入大氣。
（2）SO2吸收系統。脫硫系統的吸收塔采用填料塔型，煙氣自吸收塔下部進入，向上流經吸收區，在填料表面與噴入吸收塔的海水充分反應，凈化后的煙氣經塔頂部的除霧器除去水滴后排出塔體，洗滌煙氣后的海水收集在塔底部，并依靠重力排入海水恢復系統。脫硫排水達標后由電廠原有的循環水排水口排入大海。
（3）海水供應系統。脫硫吸收劑--海水采用發電機組凝汽器的循環冷卻水排水，經海水升壓泵升壓后直接供給脫硫吸收塔。反應后的海水排至海水恢復系統。凝汽器出口的循環冷卻水的另一部分從排水溝引出至海水恢復系統，與脫硫海水在海水恢復系統中混合。
（4）海水恢復系統。海水恢復裝置包括：曝氣池和曝氣風機。來自機組循環水系統虹吸井后的大量的新鮮海水進入曝氣池的配水區進行水量分配，其中大部分的海水進入曝氣區的前端和直接進入這里的脫硫后的海水混合，小部分的新鮮海水經旁路區直接進入排放區�；旌虾蟮暮Ｋ谄貧鈪^(qū)內向前流動過程中進行曝氣，通過曝氣風機向曝氣池內鼓入大量的空氣，使海水中的亞硫酸鹽轉化為穩定無害的硫酸鹽，同時釋放出CO2，使海水的水質達到同類海水水質標準后排入海中。
3 海門電廠脫硫控制系統簡介
海門電廠脫硫控制系統采用了的艾默生公司的Ovation專家控制系統，它具有多任務、數據采集、復雜關鍵應用的控制能力和開放式網絡結構設計等功能，能夠完成電力和水處理流程的各種時間關鍵型控制任務，支持Ff、Profibus DP、DeviceNet、Modbus等總線通訊協議，易于組態，便于工程實施。在同一控制器下，用戶可以根據需要任意組合輸入/輸出模件類型。圖2為安裝有2塊Ff接口模塊和2塊Profibus DP接口模塊的Ovation機柜圖，下方的綠色模塊為Ff總線冗余電源，F(xiàn)f總線電纜為橙色，Profibus DP電纜為紫色。
與Ovation控制系統配套的AMS智能設備管理軟件能夠統一管理Ff總線和HART協議等智能設備，設備的診斷信息能夠直接出現在操作報警中，可以及時告知維護及運行人員智能設備的當前健康狀態，并能指導操作人員或者維護人員在設備報警、故障或者失效情況下進行正確的操作，從而達到預防性維護，減少故障發生及降低運行成本的作用。圖3為Ff智能設備的診斷狀態窗口示例圖。
圖2 安裝Ff和Profibus DP接口模塊的Ovation機柜

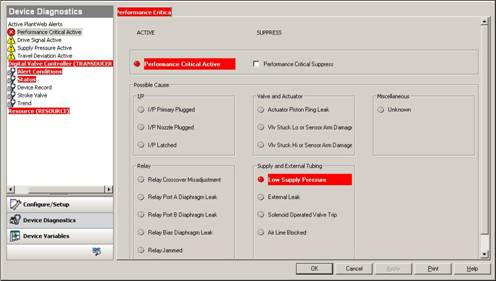

圖3 Ff智能設備的診斷窗口
4 總線技術方案及調試注意事項
海門電廠脫硫控制系統采用了現場總線與硬接線相結合的控制方式，每臺機組配置兩對冗余控制器，并通過冗余交換機與主機控制系統網絡相連接。OVATION控制器下，不僅連接普通I/O模塊，還直接掛接Ff和Profibus DP現場總線接口模塊，通過現場總線接口模塊擴展出多條現場總線段，與現場智能設備相連，總線連接方式如圖4、圖5所示：

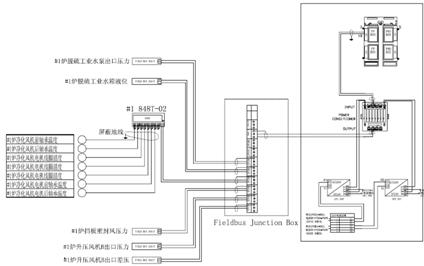

圖4 Ff總線連接結構圖

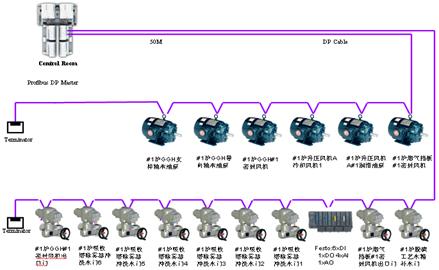

圖5 Profibus DP現場總線連接結構圖
脫硫控制系統配置了6段Ff總線，共使用了3塊Ff總線接口模塊，分別連接用于測量溫度、壓力、差壓、流量、液位、PH值等Ff智能儀表，具體包括：
8臺Rosemount 848T溫度變送器（每個848T有8個獨立的輸入通道），測量吸收塔煙氣溫度、GGH軸溫和吹灰蒸汽溫度、凈化風機軸承及電機線圈溫度、曝氣風機軸承及電機線圈溫度、海水升壓泵電機軸承溫度等52個溫度測點；
23臺Rosemount 3051壓力變送器，測量GGH高壓水泵出口壓力、GGH煙氣側差壓、GGH吹灰蒸汽壓力、增壓風機出口壓力及差壓、煙氣擋板密封風壓力、吸收塔壓力、吸收塔升壓海水壓力、海水升壓泵出口壓力、工業水泵出口壓力、工藝水泵出口壓力、儀用壓縮空氣母管壓力、曝氣風機壓力等壓力測點；
1臺E+H公司的 Prosonic FLOW93超聲波流量計，測量吸收塔升壓海水流量；
脫硫控制系統配置了8段Profibus DP總線，使用4塊Profibus DP總線接口模塊，共連接了以下設備：
電動門：6臺ROTORK電動門用于曝氣風機的入口、出口門的控制；25臺施耐德電動門應用于吸收塔除霧器沖洗水門、工藝水箱補水門、煙氣密封風機出口門、吸收塔排空門等；
馬達控制器：32臺萬龍公司的ST500智能型電動機控制器，應用于控制增壓風機和曝氣風機的潤滑油泵、冷卻風機、煙氣擋板密封風機、工業水泵、工藝水泵等；
遠程設備：4臺FESTO就地控制箱，應用于控制增壓風機油箱加熱器、GGH吹灰器、吸收塔調節裝置等設備。
在脫硫系統的控制回路方面，必須綜合考慮回路的安全性、控制特點、可選的設備種類等多種因素。對于關系到安全或者非�？焖倏刂频幕芈�，仍應采用硬接線方式；有些設備既有Ff系列產品，也有Profibus DP系列產品，則可以根據現場具體情況進行選擇；如果周邊很多Ff設備，則應選擇Ff系列產品，反之則選擇Profibus DP系列產品。針對某臺設備或者某個分系統，可能會綜合采用兩種或多種技術，其中Ff總線的通訊速率為31.25 kbit/s，Profibus DP總線的通訊速率設置為500kbit/s，總線的信號處理放在掃描周期為1秒的任務區，硬接線方式根據不同的設備要求其信號處理分別放在掃描周期為100毫秒或者1秒的任務區，具體的回路控制方式如下：
在增壓風機控制回路中，增壓風機控制采用了硬接線方式，增壓風機的潤滑油箱加熱器、潤滑油泵和冷卻風機控制采用了Profibus DP總線方式，增壓風機的出口壓力和差壓反饋采用了Ff總線方式；
在海水升壓泵控制回路中，升壓泵控制采用了硬接線回路，升壓泵前池液位、海水流量及海水壓力反饋采用了Ff總線方式，同時升壓泵的軸溫、電機溫度測量也采用了Ff總線方式以便于溫度異常時跳海水升壓泵（溫度監控通過在控制畫面上選擇投入）；
在曝氣風機控制回路中，曝氣風機控制采用了硬接線回路，曝氣風機的入口、出口擋板門和曝氣風機潤滑油系統采用了Profibus DP控制方式，而曝氣風機的軸溫和電機溫度測量采用了Ff總線方式以便于溫度異常時跳曝氣風機（溫度監控通過在控制畫面上選擇投入）；
現場總線的調試不同于普通的IO設備，對于總線設備來說需要在邏輯組態、電纜鋪設、設備安裝和現場調試等多個方面引起注意：
必須采用與現場設備一致的GSD版本(對于Profibus DP設備)或DD文件版本(對于Ff設備)，否則組態會出現錯誤或者異常；
同一段Profibus DP網段上的設備，必須設為相同的波特率；
必須按照規范要求進行接地和屏蔽連接。對于Ff，應保持單點接地，接地點應為機柜處；對于Profibus DP設備，則應根據DP規范進行多點接地。連接完成后，應采用專用工具進行信號驗證，確保信號傳輸?shù)目煽俊?/P>
Profibus DP總線設備要合理分配地址，以提高數據通訊效率和故障查找；Ff總線設備的ID應與其實際位置對應；
5 采用總線方式所具有的優點
（1）節省了大量的控制電纜以及電纜鋪設、校對的人力成本，縮短了安裝周期；根據統計，使用總線方式比使用普通IO接線方式能夠節省電纜80%以上，電纜數量的大量減少也直接減少了安裝時間。
6 結束語
海門電廠的脫硫控制系統是第一次大規模應用Ff和Profibus DP總線設備的百萬千瓦機組海水脫硫控制系統，總線技術的應用減少了電纜鋪設、安裝時間和設備故障，提高了設備控制的精度及可靠性，其成功運行對于將Ff和Profibus DP總線技術應用于大機組主控系統具有借鑒意義，同時也為實現全廠的全面數字化生產和管理進行了有益的探索。
致謝
在本文的撰寫過程中，得到了艾默生過程控制有限公司的王軍博士、北京龍?jiān)喘h(huán)保公司的黃碩、西安熱工研究院的崔超超，以及海門電廠相關熱工人員的大力支持和幫助，在此表示深深的謝意！
參 考 文 獻：
[1] 沈?qū)W東，王蔚然．現場總線技術綜述[J]．華北電力技術，1999
