摘要：本文簡單介紹貝加萊技術在浙江甬金高速公路寧波段的隧道交通監控系統中的應用
關鍵詞：PCC CNC總線 B&R2005系列
1 引言
隧道本地控制器系統可收集、處理和存各隧道內外場設備的檢測數據，監視外場設備工作狀態，上傳給監控分中心，并接收監控分中心命令對外場設備進行控制。另外本地控制器系統還具有本地自動控制的功能，在維修、測試、監控分中心設備故障、通信故障等情況下可由本地控制系統代替監控分中心進行控制。

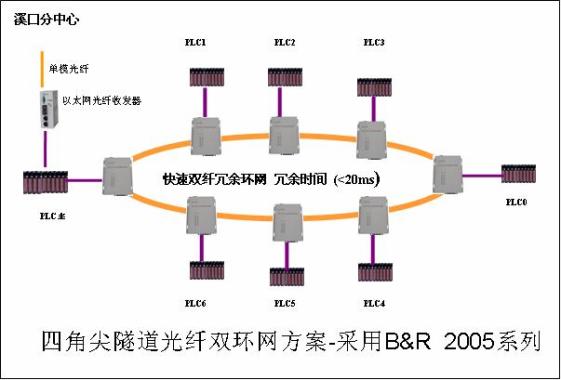

為保證隧道運行的可靠性，隧道內本地控制器之間網絡的邏輯拓?fù)浣Y(jié)構一般為環形結構。采用光纖把每個隧道的所有本地控制器(PLC設備)連接成現場環形控制網絡，而且光纖物理路由均為雙洞成環。
2 系統結構
在浙江甬金高速公路寧波段的隧道交通監控系統中，采用了B&R2005系列作為隧道內的本地控制器的核心設備，并配以隧道本地光環網，加上隧道變電站內的附帶PP35操作面板的本地控制器，通過以太網與上位機之間傳輸數據，共同構成了一個典型的隧道交通監控系統。
3 主要模塊
在本地控制器中，除了采用貝加萊2005系列的CPU模塊、電源模塊作為主控模塊以外，還采用了模擬量輸入接口模塊、數字量輸入/輸出接口模塊作為外圍設備的控制接口，并采用通信模塊以保證本地控制器之間，以及本地控制器和上位機之間的通訊暢通。
B&R 2005主要特點

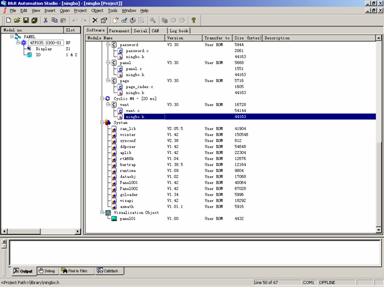

●提供了豐富的編程手段
在實際的設備軟件調試和運行中，貝加萊提供了非常強大的編程工具和與WINDOWS相兼容的操作環境，以及考慮周全的調試接口，用可視化的界面，配以硬件設備，可以讓程序員短時間內完成繁復單調的工作，大大提高了工作效率。

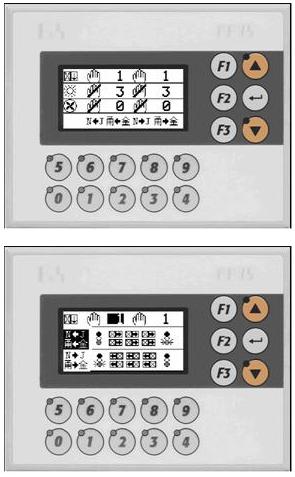

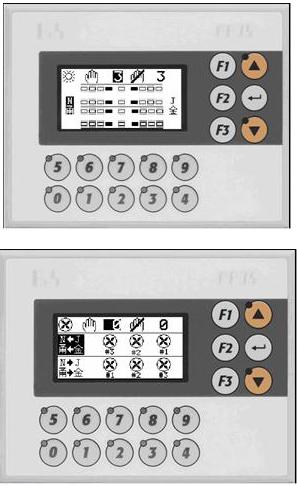

●圖形化的面板操作
通過用戶編程，提供了非常實用的圖形化操作界面的面板PP35。方便了維護人員的日常檢查和維護。

4 結束語
用B&R2005系列PLC構成的隧道監控系統，接口豐富，能支持模擬量、開關量、串行通信信號的輸入；支持CAN總線和其他現場總線形式；結構簡單，可擴展性強。
|
