FMC-1微型RTU在城市熱網監控中的應用方案
北京豐偉嘉業科技有限公司
收藏本文     查看收藏
　　摘要：城市熱網監控作為數字化城市的一個方面，已顯示出越來越重要的作用。通過RTU和無線GPRS的綜合應用，實現城市熱網監控，逐漸成為一種趨勢。本文通過介紹FMC－1型小型RTU和無線GPRS在山東某地級市的成功應用，為其它城市的城市熱力管網監控建設提供一個有效的參考。

　　關鍵詞：城市熱網監控系統、RTU、GPRS

　　1 前言

　　在我國的北方，城市供暖大多數都采用集中供暖方式。隨著經濟的迅猛發展和城市化水平的提高，供熱管網分布面積越來越大，供熱管網的可靠運行和市民生活已關系密切。通過運用最新成熟的技術，對供熱管網進行數字化監控，不僅有效的保證管網的運行，提高檢修的效率，降低人工循檢的成本，還便于相關部門的管理。

　　城市熱網監控系統對分布在城市管網的各個重要節點進行監控，采集節點現場的溫度、流量、壓力等數據，通過各種通訊方式將數據傳至管理部門的監控中心，完成數據的顯示和控制。

　　2 系統結構

　　城市熱力管網監控實質是SCADA系統（數據采集與監視控制系統），主要由監控中心主站、通訊通道和RTU（RTU英文名稱Remote Terminal Unit，遠程終端單元，IEC現在給的名稱TeleControl，F(xiàn)MC－1型RTU名稱源于Small TeleControl）構成。

　　監控中心主站通過通訊網絡完成RTU數據的顯示及對RTU的控制。采用組態軟件完成界面組態。

　　通訊網絡可以為光纖、雙絞線等有線和微波、GPRS等無線方式，在山東某地級市的熱網監控系統項目中采用的是GPRS方式。

　　RTU完成現場的溫度、壓力、流量等信號的采集，通過GPRS模塊把數據上傳至監控中心主站。

　　系統采用POLLING方式，由主站端輪詢現場的每一臺RTU，現場RTU接收到詢問命令，則回送相應信息或執行對應命令。通訊規約根據開放性原則，采用標準MODBUS協議。

　　FMC-1 微型RTU的功能:

　　8路開關量輸出(繼電器輸出)，可以作為遙控或者告警。

　　8路開關量輸入（光電隔離），也可以作為脈沖量累計。

　　8路直流采樣，可以接各種變送器的輸出（壓力變送器、溫度變送器、流量計等），輸入0－20mA或0－5V。

　　1個標準485通信口，1個RS485或RS232接口，支持MODBUS協議，可以和大多數組態軟件或?qū)Ｓ肧CADA軟件通訊.

　　貼片工藝，多層板布線，－20至70攝氏度工作溫度，高可靠性、高抗干擾設計。。

　　與其它產品比性價較高(如PLC).

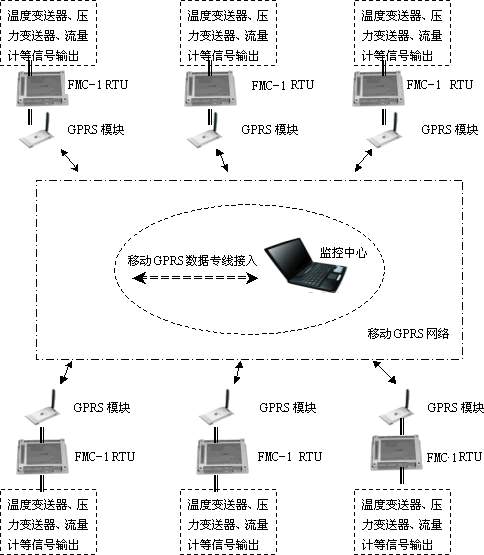

　　系統結構框圖如下：



　　3 結束語

　　FMC-1 微型RTU在新疆某地級市的熱網監控系統項目中，一期工程60多個監控點已成功投運一年多，至今無一故障，F(xiàn)MC－1 微型RTU高性能價格比贏得客戶的好評，將為城市熱網監控系統項目集成商提供一個理想的選擇。
