概要：隨著現代技術的發展， 智能儀表在工業中的應用也越來越廣泛，技術也越來越成熟，并且能夠節約很多的能源！本次項目主要用 智能儀表來監控溫度，實施空調的開和關，而且本方案的成本很低！
本次項目要求實現的基本功能如下：
1.同時監測室內外兩個溫度點，并實時顯示兩個溫度；
2.采用高性能微處理器，能實現溫差運算，并能實時輸出溫差的控制信號，采用繼電器輸出形式。
3.兩個繼電器輸出，一個控制風機，一個控制空調。
4.溫度的控制寬度（即死區）可以設置；
5.儀表精度為：0.5%；
6.供電電源：220VAC；
外形尺寸：150×200×60（高×寬×深），采用壁掛式。

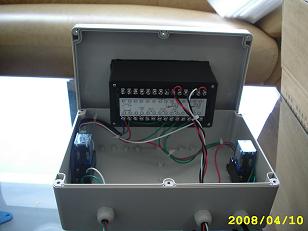

圖1為本方案的實物接線圖：

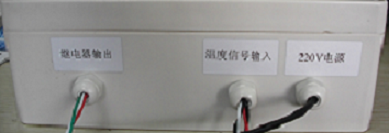

圖2為儀表的信號輸入，繼電器的輸出端及220V電源線：

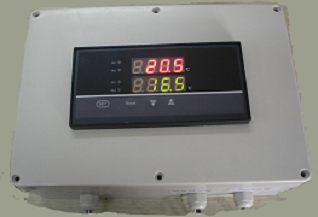

圖3為方案的總貌圖
結論：如圖2所示，當熱電阻輸入信號達到一定的溫度后，智能儀表通過報警輸出來控制繼電器，使常開觸點閉合，常閉觸點斷開，從而達到控制空調的開和關！
|
