CAN總線優勢
1、多個CAN節點可以同時發送數據（多主發送）。
2、最高速度可達1Mbps，在傳輸速率50Kbps時，傳輸距離可以達到1公里。在10Kbps速率時，傳輸距離可以達到5公里。
3、支持網段劃分，多個網段之間數據傳輸完全隔離，相當于虛擬出若干獨立的虛電路。
4、差分電平傳輸及全自動硬件級CRC校驗機制，確�？煽繑�(shù)據傳輸，總線受干擾時無垃圾數據，并可自動重試傳輸。
5、每條CAN總線最多可以連接110節點。
方案一：以太網透?jìng)鞫嗦稢AN-bus
以太網具有速度快、傳輸介質豐富、幾乎無限的多路復用等特點。利用以太網可以大大的擴展CAN-bus的應用距離，擴展結點數。
傳統CAN-bus在使用銅纜傳輸時，最長通訊距離為5公里，并且只能連接一路獨立的CAN-bus。

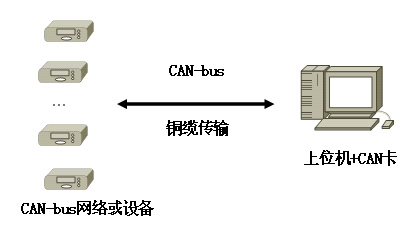

傳統的CAN-bus傳輸拓?fù)鋱D

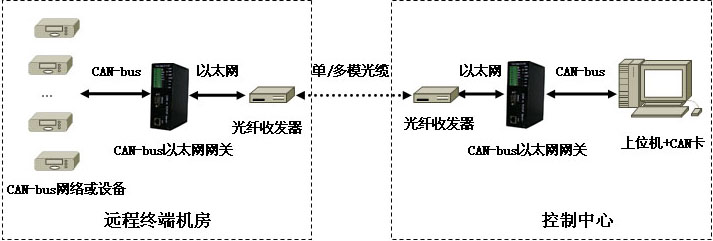

光以太網拓展CAN-bus方案

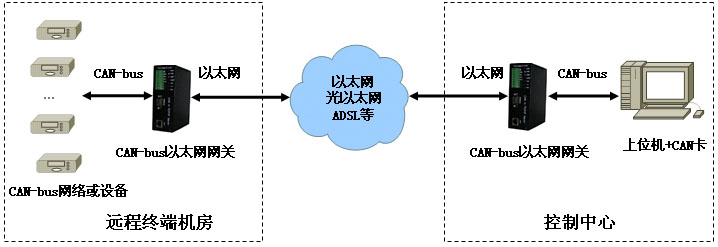

利用現有以太網拓展CAN-bus方案
方案描述：
采用CAN-bus以太網網關配對傳輸技術，可以在以太網上透明傳輸CAN-bus數據。如圖所示，終端機房設備將CAN-bus轉換成以太網數據，并通過以太網光纖收發器傳輸?shù)娇刂浦行�。在控制中心，又轉換成標準的CAN-bus信號，并接入CAN-bus接口卡。光以太網線路具有復用特性，一條線路可以傳輸多路CAN-bus數據，或與其他設備共用一條光以太網線路。采用TCP/IP協議進行配對通訊，可跨網關。并具備強大的故障恢復能力。
技術優勢：
1.緩沖轉發模式，支持CAN-bus 1Mbps速率傳輸，兩端都有硬件緩沖，杜絕發生數據丟失的情況。
2.可以與其他設備復用一條光以太網線路，比傳統的只能使用單獨光纜線路的CAN-bus光貓節省部署成本。
3.傳輸距離長，在使用單模光纖時，最遠無中繼距離可達幾十公里。
4.兩端CAN-bus以太網網關均可以設置過濾器，可用于實現復雜的CAN-bus網絡，而傳統的CAN-bus光貓不具備這個功能。
5.無需修改現有的軟件硬件。
訂貨信息：所有京金華CAN-bus以太網網關產品均可支持。

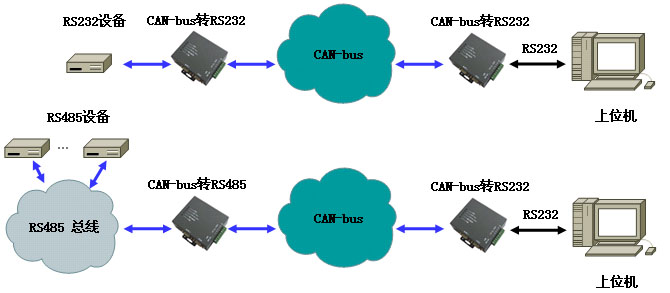

方案二：利用CAN-bus提高RS232/RS485通訊性能
方案描述：
CAN-bus在銅纜雙絞線條件下最遠傳輸距離可達5公里（10kbps），而且受到干擾也不會出現垃圾數據。RS232/RS485都存在通訊距離短、受干擾有垃圾數據等缺陷。成對使用的CAN-bus轉串口產品可以大大的改善RS232/RS485通訊效果。CAN-bus具有多主全雙工特性，因此可以在一條雙絞線線路上同時傳輸多路RS232/RS485數據。
技術優勢：
1.使用簡單，兩個（或多個）設備的CAN-bus線路接到一起，并設置成<流傳輸>模式即可。
2.一條CAN-bus雙絞線線路可以傳輸多路RS232/RS485，利用軟件或硬件過濾器分離出獨立的數據通道。
3.傳輸距離長，10kbps速率時，傳輸距離最遠可達5公里。
4.無需修改現有的軟件硬件。
訂貨信息：所有京金華CAN-bus轉RS232、CAN-bus轉RS485產品均可支持。

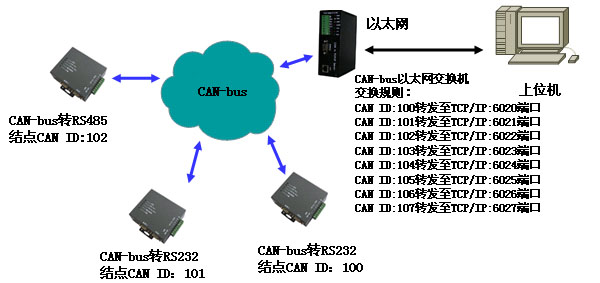

方案三： 交換式CAN-bus網絡方案
方案描述：
CAN-bus以太網交換機可以設定8個CAN-bus以太網交換規則。一個CAN ID與一個TCP/IP端口組成一個交換規則。符合規則的數據將被轉發。上圖中的3個CAN-bus設備，分別對應CAN-bus以太網交換機上的3個端口。例如CAN ID=100的CAN-bus數據包將被轉發到6020端口，發往6020端口的數據也將被自動加上CAN ID=100發送到CAN-bus。這樣就可以在一條CAN-bus線路上分離出最多8個獨立的數據通道。
技術優勢：
1.一條CAN-bus總線上做的分離出8個獨立的數據通道，將CAN-bus上不同的CAN ID數據轉發到指定的TCP/IP端口。
2.配合CAN-bus轉串口設備，可以將若干RS485設備和若干RS232設備匯聚到一條CAN-bus線纜，數據傳輸完全獨立。
3.充分利用了CAN-bus的多主全雙工功能。
4.利用虛擬串口技術，無需修改現有的使用串口的軟件硬件。
訂貨信息：
SNode-8：CAN-bus以太網交換機，DC8-48V供電，可選光電隔離。
方案四：串口數據CAN-bus協議化方案（流模式）

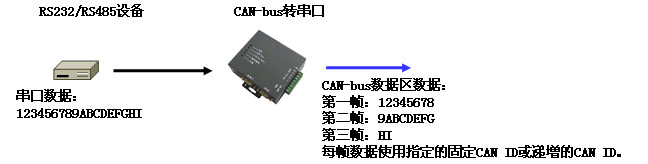

串口數據格式化傳輸?shù)紺AN-bus

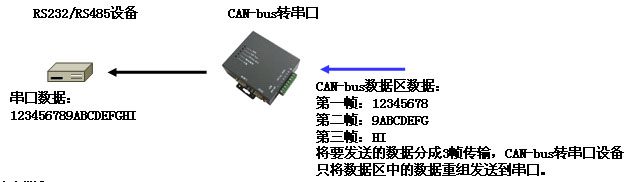

CAN-bus數據轉換到串口
方案描述：
將RS232/RS485數據自動打包，并發送到CAN-bus。如圖所示，是以8字節為一個CAN-bus幀進行打包。CAN ID可以是指定的固定CAN ID，或遞增CAN ID。使用遞增CAN ID時，每幀的CAN ID都不同，例如第一幀是15，第二幀是16，以此類推。用戶可以通過CAN ID來區分取得所需要的串口數據。在CAN-bus向串口發送數據時，也需要將數據進行打包后傳輸，CAN-bus轉串口設備收到數據后，將CAN-bus數據區中的數據轉發到串口，其他數據忽略。
訂貨信息：所有的京金華CAN-bus產品均支持該方案。
|
