一、整機核心規格參數

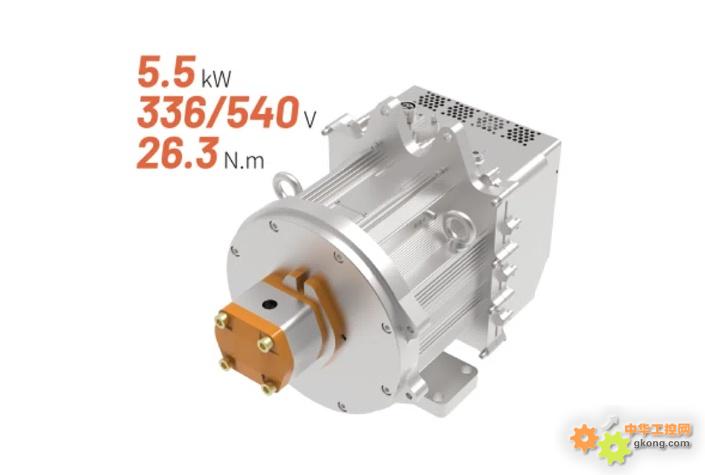

產品名稱：碩博電子 5.5kW 電機電驅一體化總成（集成方案：驅動電機 + 電機控制器 + 減速器）
電機電驅一體機主要參數
| 額定功率 |
5.5kW |
| 額定扭矩 |
26.3N・m |
| 額定轉速 |
2000rpm |
| 峰值功率 |
6.6kW |
| 峰值扭矩 |
45N・m |
| 峰值轉速 |
4000rpm |
- 適配直流電池電壓：336V / 540V 雙電壓平臺
- 對應額定工作電流：336V 檔 19A；540V 檔 12A
- 對應峰值工作電流：336V 檔 22A；540V 檔 14A
- 低壓控制供電：支持 12V / 24V 車載控制電源
- 整機防護等級：IP67（外置散熱風扇除外）
- 絕緣等級：H 級
- 散熱方式：強制風冷
- 工作制：S1 連續工作制
二、產品核心技術優勢
- 高度集成驅動電機及電機控制器；相較分體式電機電控套裝，整機總重量降低 15% 以上，整車布置空間占用更小。
- 全域高效區間表現優異，系統綜合效率≥85% 的工況覆蓋區間占全部工作區間比例超 85%，能耗表現更優。
- 支持雙閉環控制模式：轉矩閉環控制、轉速閉環控制，動態穩態控制誤差≤3%，調速調扭精度高。
- 功率密度指標符合 GB/T 相關 2020 版國家行業標準；其中電機控制器功率密度 34.6kVA/L，驅動電機本體功率密度 2kW/kg。
- 內置帶多重硬件保護功能的 IGBT 門極驅動電路，集成過流、過壓、過熱、短路等硬件級故障防護，運行可靠性更高。
三、產品應用場景
產品搭載成熟高性能 FOC 矢量控制算法及標準化 CAN 總線通訊架構，可大幅簡化環衛車、工程機械上裝動力系統的裝配流程，縮短整機調試周期；適用于各類環衛車輛、工程機械設備上裝電機驅動與成套控制系統，整機運行可靠性、工況穩定性與安全防護性能突出。
常見FAQ
Q1: 一體機具備哪些控制模式?
A1: 支持轉矩控制、轉速控制兩種模式，覆蓋寬扭矩、寬轉速調節區間，同時搭載制動能量再生發電功能。
Q2: 一體機采用什么通訊接口，調試是否便捷？
A2: 標配 CAN 2.0 通訊接口，上位機可通過 CAN 總線實時查看、修改控制器各項參數，調試便捷。
Q3: 產品安全防護體系包含哪些內容？
A3: 擁有完善多級保護機制，配套安全可靠的故障檢測與處置方案，整體架構按照 ISO26262 功能安全標準設計。
Q4: 產品軟件采用什么開發架構與開發技術？
A4: 采用基于模型定義、模型仿真、自動代碼生成開發技術，遵循 AUTOSAR 軟件架構標準，實現高內聚、低耦合的模塊化軟硬件設計。
