電纜在線監測系統：到底能測什么、有什么用？

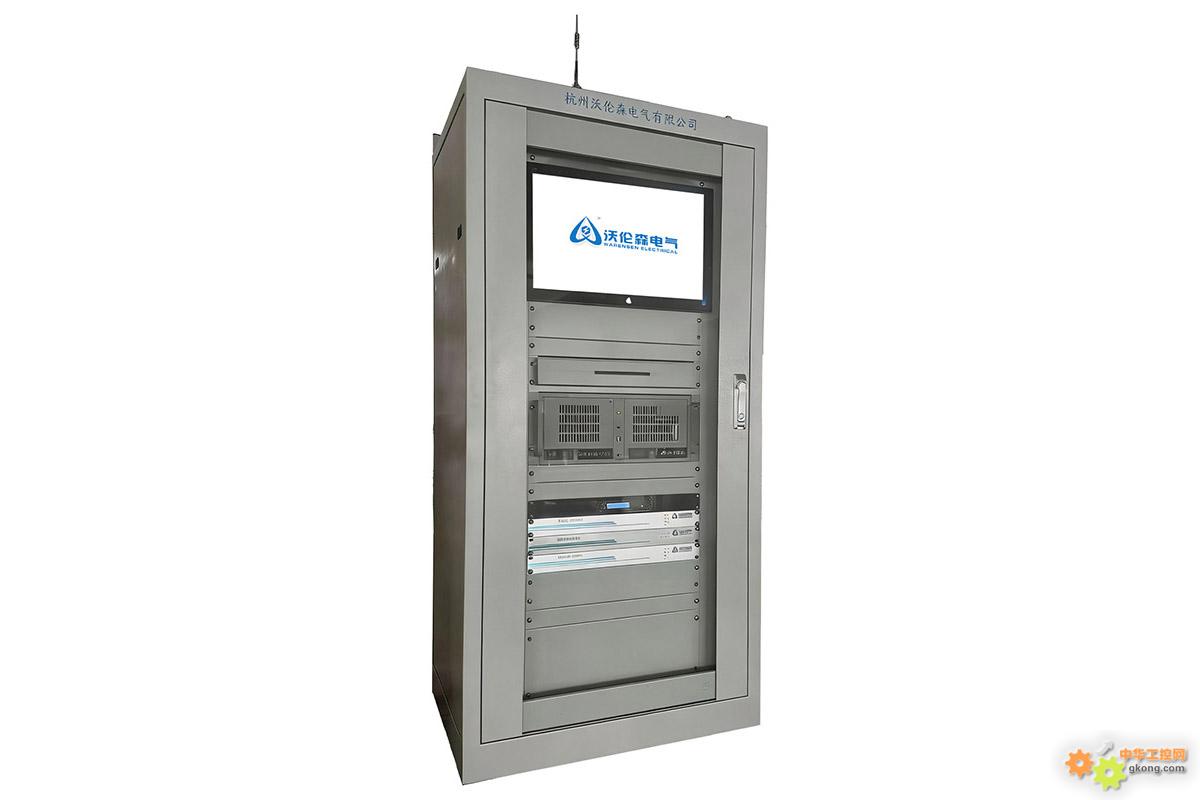

——沃倫森（WARENSEN）電纜在線故障預警及定位系統（簡稱電纜在線監測系統）WRS-CBS11X系列詳解
一、引言
在現代電力系統中，電力電纜承擔著輸送電能的重要使命。然而，電纜一旦出現故障，輕則導致停電，重則引發火災等嚴重事故。傳統巡檢方式存在覆蓋不全面、發現問題滯后等缺陷，而沃倫森（WARENSEN）推出的WRS-CBS11X系列電纜在線故障預警及定位系統為這一問題提供了全天候、全方位的解決方案。
二、沃倫森 電纜在線故障預警及定位系統WRS-CBS11X系列"能測什么"？
根據技術資料顯示，電纜在線故障預警及定位系統WRS-CBS11X系列電纜在線監測系統采用先進的行波檢測技術，能夠?qū)崟r監測以下核心參數：
1. 電流行波與電壓行波監測
系統具備強大的信號采樣能力：
電流信號采樣：50MHz（16路）
電壓信號采樣：100kHz×5路
這些高精度的采樣能力是故障測距和選線分析的基礎數據支撐。
2. 主絕緣故障監測
系統可檢測電纜主絕緣故障，通過實時監測絕緣狀態變化，能夠在故障發生前發出預警，防止絕緣失效引發的嚴重后果。
3. 異常放電監測
燃弧現象放電量是電纜故障的重要前兆指標之一。系統監測瞬時燃弧放電量在3000-8000微庫范圍內，并依據觸發頻率判定風險等級。
4. 外力機械損傷監測
系統具備外力機械損傷監測能力，可直接報紅警示。電纜在施工、地下管道運行等過程中可能受到的外力擠壓、挖掘破壞等機械損傷均能及時發現。
三、沃倫森電纜在線故障預警及定位系統WRS-CBS11X系列"有什么用"？
1. 高精度故障測距定位
系統利用電壓行波與電流行波技術實現故障測距及主絕緣故障回路選線，關鍵參數如下：
定位精度：可達2.12米
測距范圍：≤20公里
測試盲區：≤5米
這意味著當電纜發生故障時，運維人員能夠快速鎖定故障點，大幅縮短搶修時間。
2. 高準確率故障選線
系統擁有≥99%的故障選線準確率。在多回線并行的復雜電網結構中，能夠準確判斷是哪一條線路出現故障，避免誤判和無效排查。
3. 三級分級預警機制
系統建立了完善的預警機制：
黃色預警：輕度異常風險
橙色預警：中度異常風險
紅色預警：重度異常風險/機械損傷
不同級別對應不同的故障風險程度，幫助運維人員根據緊急程度合理安排處置優先級。
4. 遠程云平臺管理
云服務平臺提供用戶存儲空間，支持以下功能：
瀏覽器遠程訪問
歷史數據永久存儲查詢
微信小程序報警推送
7×24小時遠程技術支持（波形分析、程序升級）
5. 本地實時監控
后臺配置一次系統圖，支持以下告警方式：
故障線路閃爍提示
彈窗告警
聲音告警
微信推送通知
6. 無人值守運行保障
系統實現無人值守與電子值班功能，確保在線安全運行時間＞80000小時。
7. 靈活組網與供電
組網容量：最大支持253臺監測單元組網
通訊方式：無線4G（云端）、RJ45（裝置）
供電方式：AC/DC 220V±20%
工作環境溫度：-25℃至+70℃
四、應用場景
該系統主要應用于主站內的電纜線路運行監測環節，通過實時數據采集和分析，能夠：
指導合理安排檢修計劃
有效預防電纜突發故障的發生
這對于大型變電站、城市地下電纜管廊、工業園區等關鍵場所尤為重要。
五、結語
沃倫森（WARENSEN）電纜在線故障預警及定位系統WRS-CBS11X系列集成了先進的行波檢測技術，通過對電流行波、電壓行波、主絕緣故障、燃弧放電及外力損傷等多維度參數的實時采集與分析，實現了從"被動搶修"到"主動預防"的轉變。其2.12米高精度測距、99%準確率選線、三級預警機制、云服務平臺管理等核心功能，為電力系統的安全穩定運行提供了有力保障。
沃倫森（WARENSEN）作為一家專注于輸配電網及工業用戶電能質量改善類產品的研發、生產和工程實施的公司，以"積木式設計理念、模塊化成套產品"為產品思維，致力于成為具備高效反應機制和不斷創新的服務提供商。
