產品詳細介紹

4.1 產品概述

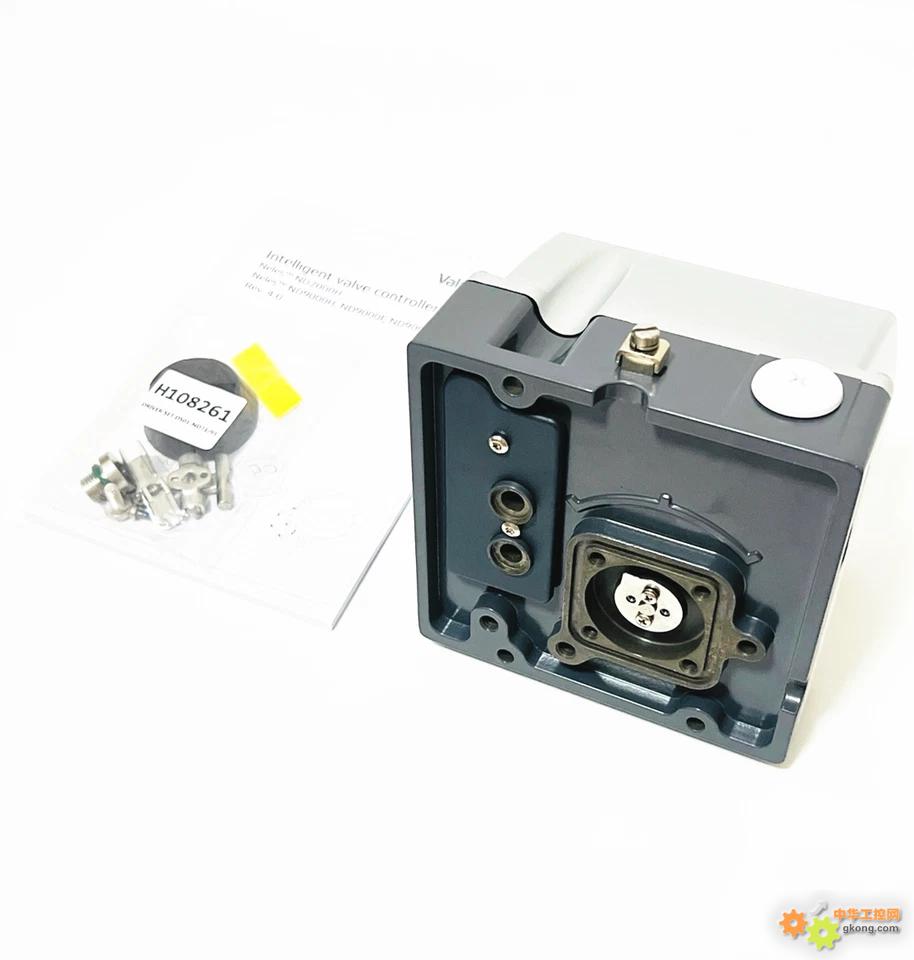

ND9106HX2/I02-A3 屬于 ND9000 系列智能閥門定位器的高端配置型號，繼承了 ND9000 系列的核心技術優勢。作為連接控制系統與現場閥門的關鍵執行層設備，該定位器能夠?qū)��?lái)自 DCS 或 PLC 的控制指令精確轉換為驅動氣動執行機構的氣壓信號，實現閥門位置的閉環反饋調節。整個控制過程基于32位ARM RISC微處理器完成：處理器接收4-20 mA模擬控制信號（疊加HART數字通信），經由內置算法處理后，驅動氣動先導閥輸出精密氣壓信號；與此同時，非接觸式閥位傳感器實時測量閥桿實際位置并反饋至處理器，構成閉環動態調節，持續減小目標開度與實際位置的偏差。其獨特的診斷功能和可靠的結構設計為用戶提供了性能優化與主動維護的基礎支持，可在所有工業領域的控制閥執行器上使用。

4.2 型號編碼解析

該型號完整編碼為 ND9106HX2/I02-A3，每一個字符均代表定位器的特定硬件規格與功能配置。了解編碼含義對設備選型和技術評估具有參考價值：

• ND9 — ND9000 系列智能閥門定位器，維美德（原美卓Neles）高端智能閥門控制器家族，適用于各類角行程與線性氣動執行機構。

• 106 — 性能級別與氣路通量標識。“06”代表該型號配備高容量氣動輸出（06級），內置高流量氣動先導滑閥，具備大充放氣速率，可快速驅動大口徑執行器。

• H — HART 通信協議標識，標配4-20 mA DC疊加HART數字通信。

• X2 — 防爆與環境規格標識。代表隔爆型（Ex d）防爆設計；其中的“2”表明基于Ex db IIC T6標準外殼，已在大型石化及工程項目中廣泛驗證。

• /I02 — HART 通訊模塊標識，代表定位器集成了HART模塊并已調通參數。

• -A3 — 配置與安裝套件標識，包含特定的軸適配器及安裝反饋組件，安裝接口符合VDI/VDE 3845行業標準。

4.3 核心技術參數

注：技術參數為綜合多來源數據，實際參數請以隨貨實物或原廠技術手冊為準。

4.4 產品核心技術優勢

1. 06級高容量氣動輸出

ND9106系列以“06”氣動容量為顯著特征。與“02”、“03”規格相比，“06”級具備更大的氣路通徑和充放氣速率，在4 bar供氣壓力下流量可達38 Nm³/h以上，穩態耗氣量小于1.0 Nm³/h。該配置適用于執行器容積較大的閥門場景（如B1J20及以上口徑），確保大口徑閥門在調節過程中保持快速響應和高精度復位。

2. 隔爆型安全設計

“HX2”配置為隔爆型（Ex d IIC T6）設計，外殼采用高強度鋁合金材料，能夠承受內部爆炸而不損壞，并有效阻止火焰向外傳播。防護等級達到 IP66/NEMA 4X，具備良好的防塵、防水和耐腐蝕能力，可安裝在Zone 1、Zone 2等爆炸性氣體環境。

3. HART通訊能力

“/I02”代表定位器集成了標準HART通訊模塊。用戶可通過控制系統或HART手操器遠程讀取定位器的運行參數、閥門狀態、故障信息等數據，并可在線調整各項設置參數。這種方式使現場工程師無需直接面對危險區域設備即可完成日常巡檢與配置，降低了維護成本。

4. A3配置與安裝兼容性

“-A3”后綴代表定位器配備了特定的軸適配器及安裝組件，安裝接口符合VDI/VDE 3845行業標準。A3配置使定位器可匹配多種品牌和規格的閥門及執行機構，支持直行程和角行程閥門，適配單作用和雙作用氣動執行器，便于閥門替換與改造。

5. 智能診斷與預測性維護

ND9106HX2/I02-A3 具備豐富的診斷功能，可實時采集閥門摩擦力、氣源壓力波動、行程累積等參數。內置自診斷系統持續監測氣源壓力、電路狀態、閥門行程及環境溫度等關鍵參數，檢測到異常時可發出預警信號，幫助維護團隊在故障發生前規劃預防性維護。

6. 三斷保護功能

該定位器具備斷電、斷氣、斷信號三重保護功能。在控制系統斷電、氣源供應中斷或控制信號丟失的情況下，定位器能夠按照預設的安全模式動作，確保閥門處于安全位置。

7. 高精度閥位控制

采用數字控制算法，實時監測閥門位置并與設定值比對，通過調節氣動輸出實現定位。定位精度可達±0.5%，響應速度快。內置的非接觸式閥位傳感器無機械接觸、無磨損、不受濕度影響，即使在強振動環境中也能保持測量精度。

8. 模塊化結構與低功耗設計

定位器模塊化程度高，便于現場維護和更換。采用兩線制4-20 mA回路供電，無需額外外接電源，穩態耗氣量低，可減少工廠長期運行的能耗和氣源系統負擔。滿足功能安全標準（TÜV SIL 2認證）。

4.5 工作原理

ND9106HX2/I02-A3 采用微處理器閉環控制原理。系統流程如下：

1. 接收控制信號：來自DCS或PLC的4-20 mA控制信號（疊加HART數字通信）輸入定位器

2. 閥位實時反饋：內置的高分辨率非接觸式閥位傳感器測量閥桿實際位置，并將位置數據反饋給微處理器

3. 誤差計算與輸出調節：微處理器根據目標開度與實際開度的差異，驅動氣動先導閥并輸出與誤差成正比的精確氣壓信號

4. 執行器驅動：輸出氣壓信號驅動氣動執行機構動作，帶動閥門閥桿移動

5. 閉環動態調節：控制循環持續運行，使閥門精確跟隨設定值變化，有效降低靜態誤差和動態偏差

4.6 應用領域

ND9106HX2/I02-A3 能夠適應多種工業過程控制場景，在以下行業具有廣泛應用：

4.7 安裝與調試要點

• 機械安裝：將定位器通過A3安裝套件固定于執行機構安裝支架上，確保反饋桿與閥桿連接牢固；旋轉式執行器的轉角需控制在45-95°范圍內，直行程執行器的行程需在10-150 mm范圍內且安裝精度影響較小

• 氣路連接：供氣壓力按1.4-8 bar（通常工作壓力為5-6 bar）配置；單作用執行器接OUT1（故障安全位置可通過配置定義），雙作用執行器接OUT1和OUT2

• 電氣接線：接入4-20 mA控制信號；建議使用屏蔽雙絞線；確�；芈饭╇婋妷簼M足HART通訊要求

• 初始化校準：通過本地用戶界面或HART手操器選擇閥門類型與行程范圍，執行自動校準程序，定位器將自動掃描行程并優化控制參數

• 調試確認：依次輸入4 mA、12 mA、20 mA信號，觀察閥門位置與控制信號的線性對應關系；使用手操器讀取定位器特性曲線，檢查零點、量程、線性度和回差等參數

• 定期維護：定期檢查氣源潔凈度與壓力穩定性，檢查反饋機構緊固狀態，建議每6-12個月通過HART通訊進行一次性能診斷與精度校準

4.8 結語

VALMET ND9106HX2/I02-A3 智能閥門定位器在 ND9000 系列高容量定位器的技術基礎上，集成隔爆型安全設計、HART數字通信、06級高流量氣動輸出與A3標準安裝配置于一體，為石油化工、電力能源、冶金制造、造紙及水處理等行業的關鍵閥門控制環節提供了可靠的執行層解決方案。06級高容量輸出可適配大口徑執行器及快速調節工況，隔爆認證與IP66防護確保設備在危險環境和惡劣工況下的穩定運行，內置診斷與三斷保護功能進一步提升系統的安全性與可維護性，是新建項目閥門自動化配置及在用系統閥門定位器替換升級的可行選擇。
