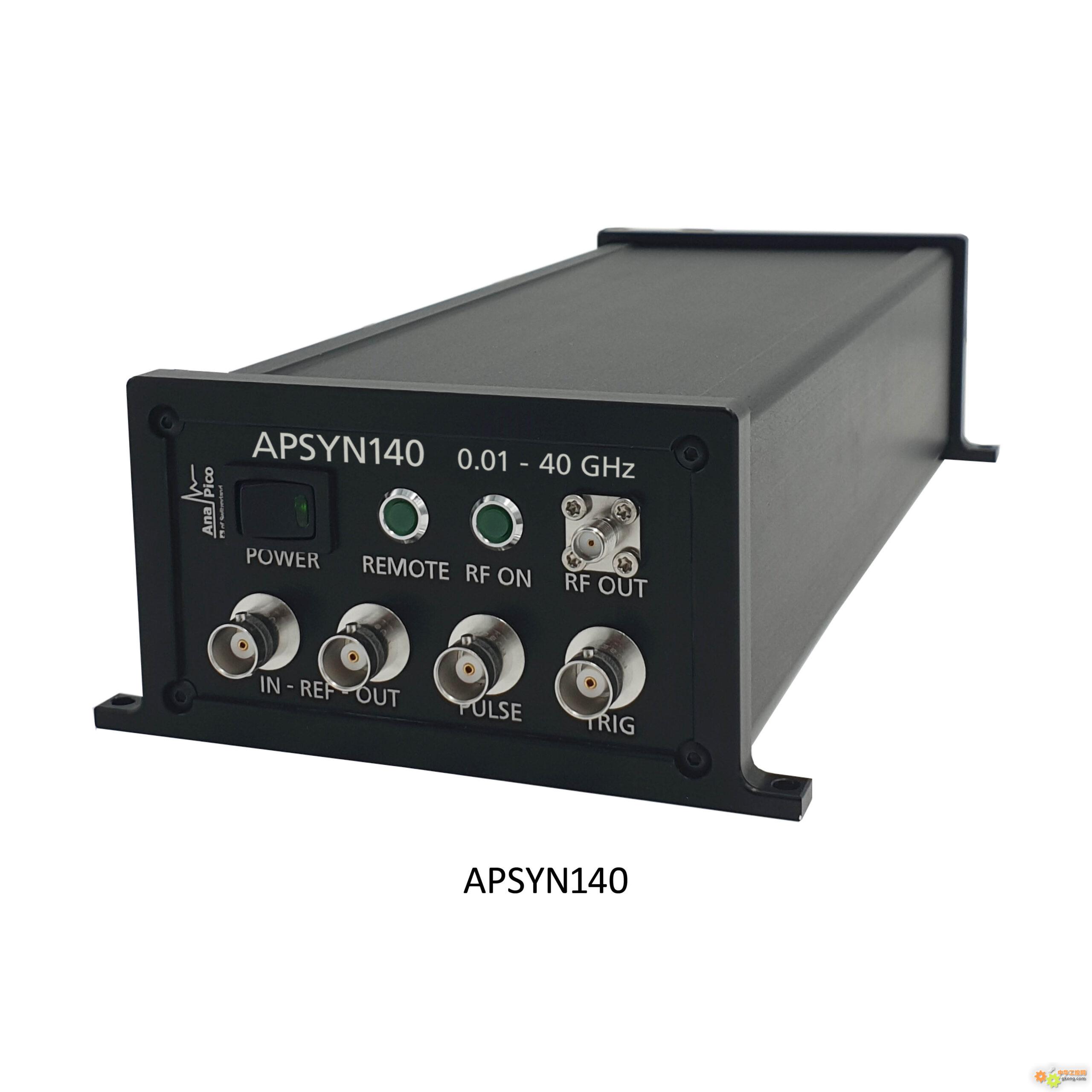

APSYN140是一款輸出頻率從100kHz至40GHz的低噪聲頻率綜合器模塊，具有從-10至+20dBm的可設置輸出功率，兼具出色的相位噪聲性能（-150dBc/Hz@1GHz，100kHz）和信號純度（雜散低至-75dBc）以及20μs的頻率切換速度，同時APSYN140采用與AnaPico高性能信號源相同架構可實現精確的頻率合成，具有0.001Hz頻率分辨率和0.01度相位分辨率。它還包括常用的基本調制功能，如：脈沖、PM和掃描等。
APSYN140擁有標準的USB和以太網口，以及可選的GPIB接口，用戶可以非常方便的使用SCPI 1999命令集進行編程和二次開發。
APSYN140低噪聲頻率綜合器模塊以非常低的成本可以滿足廣大客戶集成、重新定義或二次開發的需求。
APSYN140低噪聲頻率綜合器模塊的主要應用包括：
APSYN140頻綜模塊主要技術規格：
| 參數 |
Min |
Type
|
Max |
備注 |
| 頻率范圍 |
100kHz |
|
40GHz |
|
| 9kHz |
|
43.5GHz |
可設置 |
| 頻率分辨率 |
|
0.001Hz |
|
|
| 相位分辨率 |
|
0.01度 |
|
|
| 功率范圍 |
-10dBm |
|
+20dBm |
|
| 功率分辨率 |
|
0.5dB |
|
|
| 頻率/幅度切換速度 |
|
500μs |
|
|
| |
20μs |
|
選件FS |
| SSB相位噪聲@1GHz |
|
|
|
|
| @1kHz |
|
-140dBc/Hz |
|
|
| @100kHz |
|
-150dBc/Hz |
|
|
| SSB相位噪聲@10GHz |
|
|
|
|
| @1kHz |
|
-120dBc/Hz |
|
|
| @100kHz |
|
-130dBc/Hz |
|
|
| 寬帶噪聲 |
|
-160dBc/Hz |
|
|
| 諧波 |
|
-15dBc |
|
|
| 非諧波雜散 |
|
-75dBc |
-60dBc |
|
| 脈沖調制 |
|
|
|
|
| 脈沖上升/下降時間 |
|
10ns |
|
|
| 重頻（PRF） |
0.1Hz |
|
100MHz |
|
| 脈沖寬度 |
30ns |
|
5s |
|
| 可編程碼型長度 |
2 |
|
65536 |
|
| 周期占空比 |
0.05% |
|
99.95% |
|
| 頻率掃描步進時間 |
|
20μs |
|
選件FS |
| 其他調制 |
FM、PM |
|
| 輸入輸出參考 |
|
100MHz |
|
|
| |
10MHz |
|
選件LN |
| 靈活的外部參考輸入 |
1MHz |
|
250MHz |
選件VREF |
詳細資料可關注盛鉑科技（上海）有限公司
