機器特點 / Machine Features：
1.高精度伺服控制系統 ：采用工控級電腦控制平臺，配套進口伺服電機與減速機，確保運行高效、精準、穩定。
2. 二軸結構設計 ：送線軸、繞線軸獨立控制、協同配合，實現多工序復合成型。

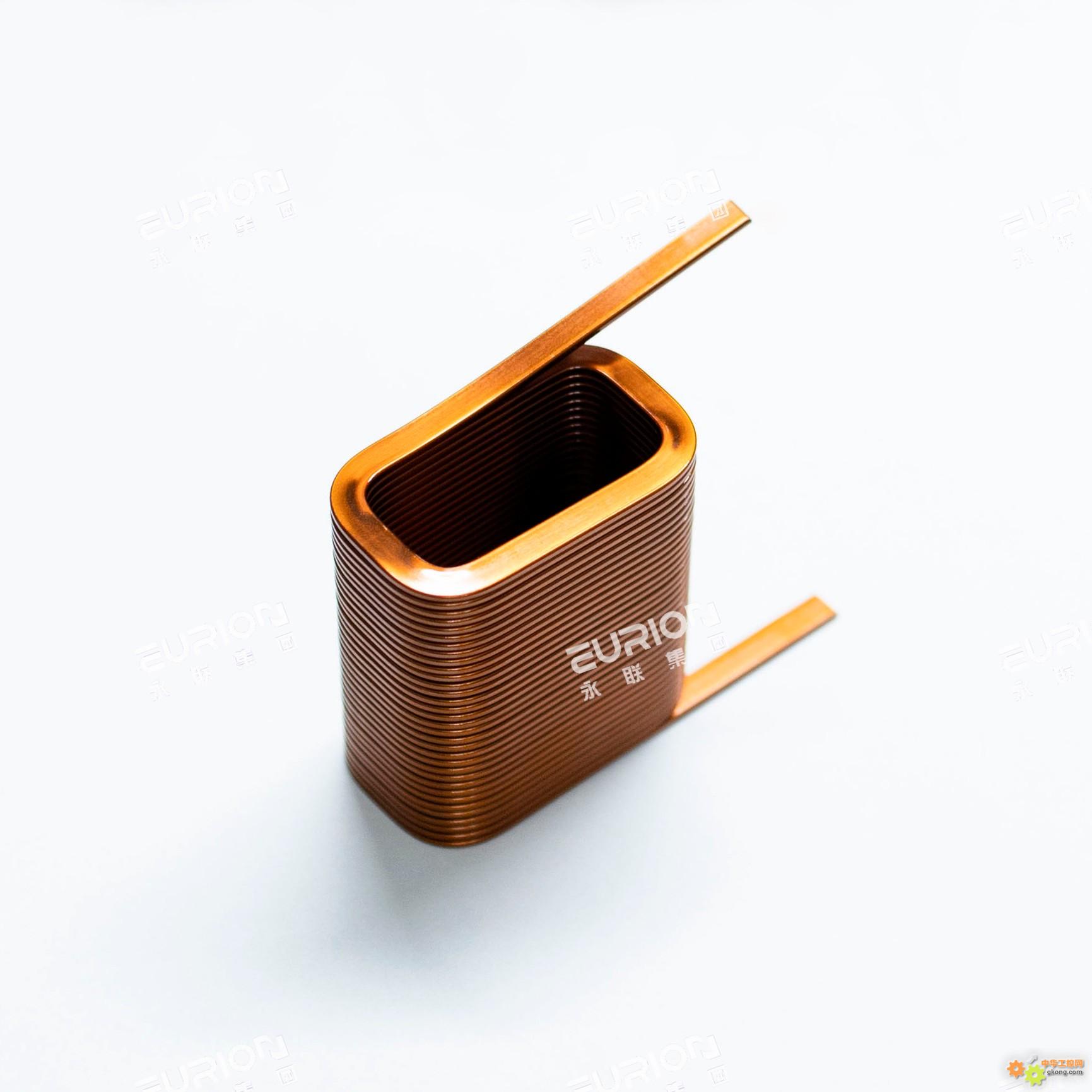

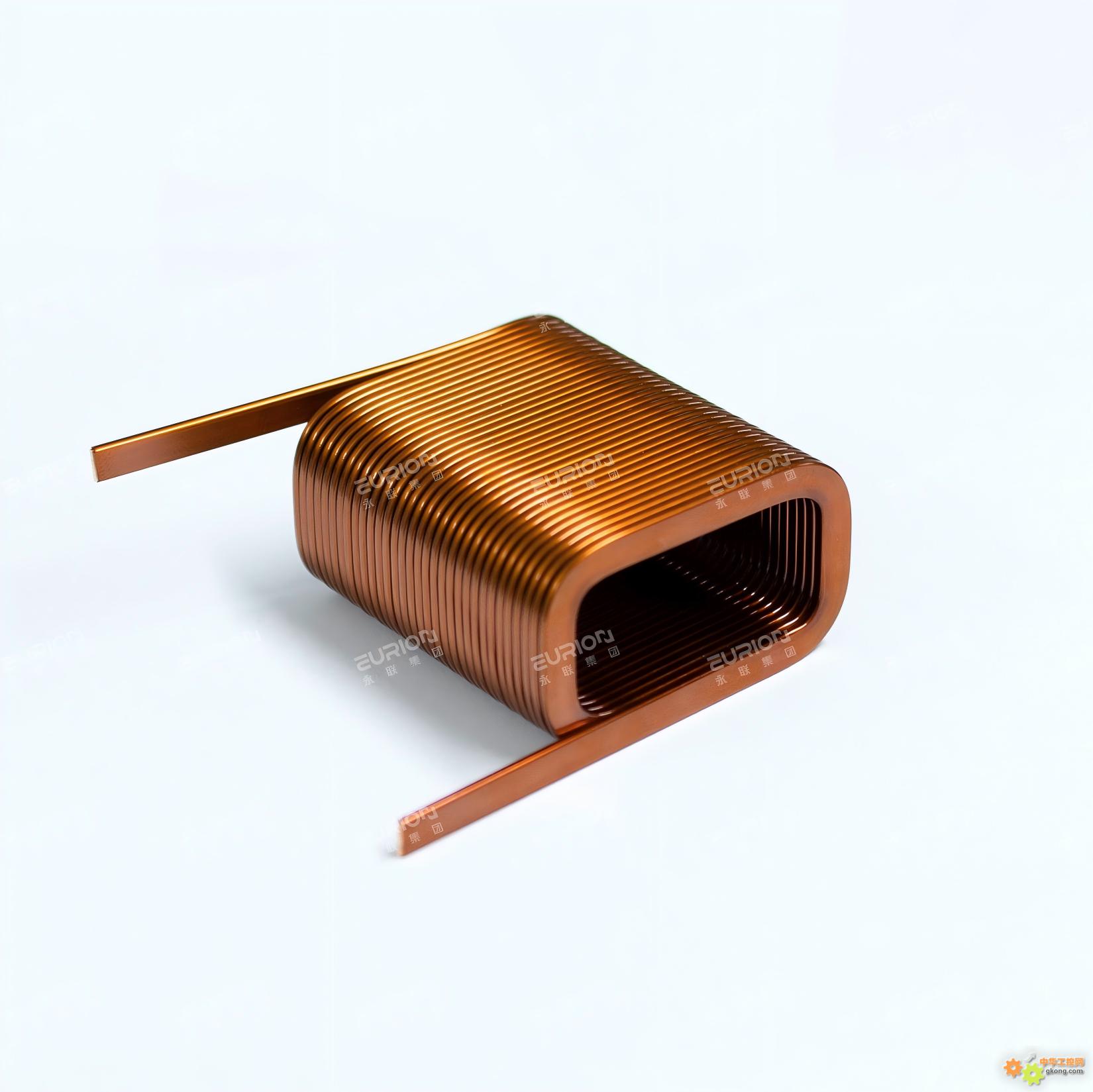

3. 多種繞線模式與線圈形狀：支持正/反繞、密繞、變距繞、單層/多層等工藝；適配方形、圓形、梯形、跑道形、三角形等復雜線圈結構。
4. 快速換型與高效調試 ：更換模具即可適配不同規格線材，支持參數保存與快速調用，換型便捷、調試時間短。
機器規格：
|
型號
Model
|
EC-230F
|
|
機器加工能力
Processing Capacity
|
厚Thickness : 0.3mm ≤ T ≤ 3.0mm
寬Width : 2.0mm ≤ W ≤ 10.0mm
截面積S=W*T≤ 30mm2
|
|
繞線方向
Winding direction
|
順時針和逆時針
Right and Left Winding
|
|
最大線圈高度
Max. Coil Height
|
≤100mm
|
|
送線電機功率
Wire Feeding Motor Power
|
2.7KW
|
|
繞線電機功率
Winding Motor Power
|
0.75KW
|
|
翻線電機功率
Wire flipping Motor Power
|
/
|
|
機器尺寸(長x寬x高)
Dimension (L*W*H)
|
1050X680X1750 (MM3)
|
|
機器重量
Weight
|
500kg
|
