機器特點 | Machine Features：
1.高精度伺服控制系統：采用工控級電腦控制平臺，配套進口伺服電機與減速機，確保運行高效、精準、穩定。
2.六軸聯動結構設計：送線軸、繞線軸、排線軸及手臂成型軸獨立控制、協同配合，實現多工序復合成型。

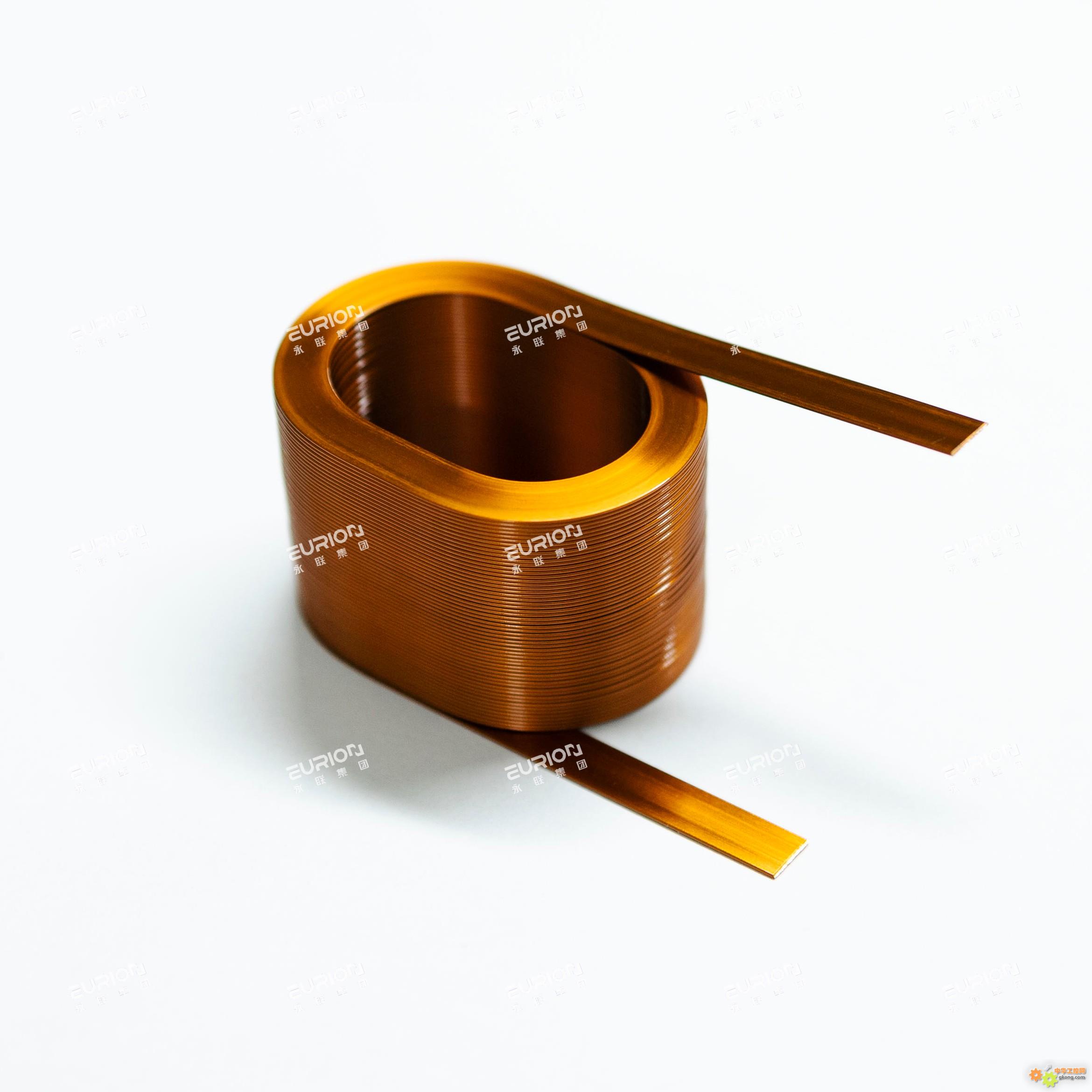

3.多種繞線模式與線圈形狀：支持正/反繞、密繞、變距繞、單層/多層等工藝；適配方形、圓形、梯形、跑道形、三角形等復雜線圈結構。
4.快速換型與高效調試：更換模具即可適配不同規格線材，支持參數保存與快速調用，換型便捷、調試時間短。
5.工控操作界面，數值編程靈活：采用工業控制界面，支持?jǐn)?shù)值參數輸入與圖形路徑模擬，操作簡便、上手快速。
機器規格：
|
型號
|
EC-650
|
|
機器加工能力
|
厚Thickness : 0.3mm ≤ T ≤ 5.0mm
寬Width : 2.0mm ≤ W ≤ 10.0mm
截面積S=W*T≤ 50mm2
|
|
繞線方向
|
順時針和逆時針
Right and Left Winding
|
|
最大線圈高度
|
≤100mm
|
|
手臂軸行程
|
≤70mm
|
|
送線電機功率
|
2.7kw
|
|
繞線電機功率
|
1.0kw
|
|
手臂電機功率
|
1.0KWX4
|
|
機器尺寸(長x寬x高)
|
1500X950X1700(mm3)
|
|
機器重量
|
900KG
|
