BR-AI羅氏線圈變送器應用電磁感應原理，對電網中的交流大電流進行實時測量，采用真有效值和線性補償技術，將其隔離變換為標準的直流信號輸出。24伏安全電壓供電，具有高精度、高隔離、高安全性、低功耗等特點，可廣泛用于工業自動化領域。
型號說明
通用技術條件
|
技術參數
|
指標
|
|
輸入信號
|
AC 電流 200A～20kA
|
|
輸出
|
標稱值
|
DC 4-20mA
|
|
過載保護
|
最大輸出 ≤ 滿度的130(±5)%
|
|
負載電阻
|
≤500Ω
|
|
輸出紋波
|
輸出紋波峰峰值 ≤ 150mV
|
|
工作電源
|
DC24V 允許范圍21.6 V～26.4V
|
|
功耗
|
≤5W
|
|
準確級
|
0.5級
|
|
溫度漂移系數
|
≤200ppm
|
|
響應時間
|
≤500mS
|
|
安裝方式
|
支架固定
|

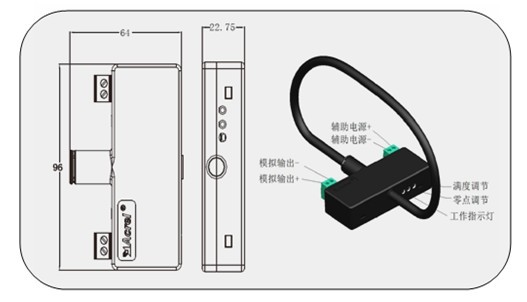

外型及安裝
不同規格的羅氏線圈長度
|
輸入電流范圍
|
羅氏線圈長度
|
|
AC 200A--1000A
|
350
|
|
AC 1200A--2000A
|
370
|
|
AC 2500A--5000A
|
450
|
|
AC 6300A--20000A
|
600
|
BR-AI交流電流變送器

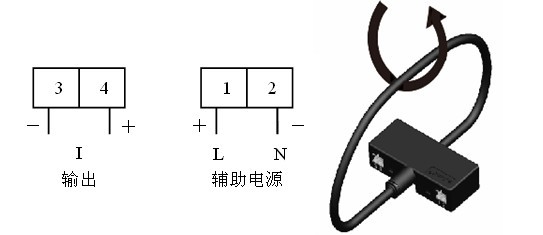

接線方式
注：具體接線按實物外殼上的接線圖為準。
訂貨范例
例1 BR-AI羅氏線圈變送器
輔助電源： DC24V
信號輸入： AC5A
信號輸出： DC4-20mA
精度等級： 0.5級
