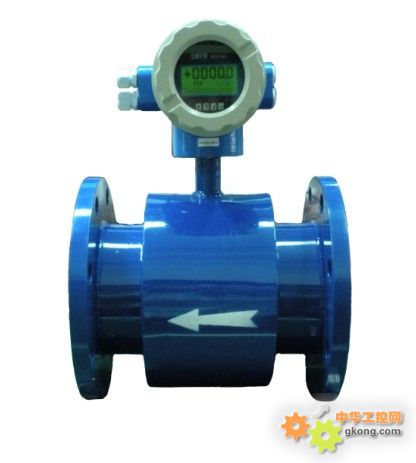

一、電磁污水流量計介紹
EMFM系列型電磁污水流量計可廣泛用于市政給供水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的導電液體的體積流量的測量，特別適合于渠道、小型河道的流量測量以及環保處理方面的污水計量。
二、電磁污水流量計特點
1. 電磁污水流量計結構簡單、牢固可靠、使用壽命長 （且適用于測量海水） 2. 測量管內無活動部件和阻力部件，無壓損，不會產生阻塞 3. 測量可靠，抗干擾能力強 4. 體積小、重量輕、安裝方便、維護量小 5. 測量范圍寬，測量不受流體溫度、密度、壓力、粘度、電導率等變化的影響 6. 可在老管道上開孔改造安裝，施工安裝簡單，工程量小 7. 較一般電磁流量計的成本和安裝費用低，特別適合大中口徑管道流量的測量 8. 采用先進加工工藝，固態封裝、壽命長、使儀表具有良好的測量精度和穩定性
三、電磁污水流量計主要技術性能指標
流速測量范圍：（0.05-10）m/s 測量管道直徑： DN(32-6000)mm 儀表精度：1.0級 工作壓力：≤1.6MPa 介質溫度：0-80℃ 功 耗：﹤15VA 防護等級：IP68 連接方式：法蘭連接 電極材料：含鉬不銹鋼OCr18Ni12Mo2Ti、哈氏合金B(yǎng)、哈氏合金C、鈦Ti、鉭等
四、電磁污水流量計安裝要求
1)、電磁污水流量計安裝環境的選擇： 應盡量遠離具有強電磁場的設備，如大型電機、大型變壓器、大型變頻器等。 安裝場所不應有強烈震動，管道固定牢靠，環境溫度變化不大（防止固液兩相變化）。安裝環境應便于安裝和維護。 2)、電磁污水流量計安裝位置的選擇： 安裝位置必須保證管道內始終充滿被測液體。 選擇液體流動脈沖小的地方，即應遠離泵和閥門、彎頭等局部阻力件。 測量雙相（固、液和氣、液）液體時，應選擇不易引起相分離的地方。 被測管道內徑或周長容易測量，并且橢圓度應較小。 3)、電磁污水流量計直管段長度： 傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D(D為被測管道通徑)。 4)、 流量控制閥門和調節閥門： 流量控制閥門應安裝在傳感器上游側的被測管道內，流量調節閥門應安裝在傳感器下游側。 流量時，通常流量控制閥門應處于全開狀態。
五、電磁污水流量計產品特點
全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1 l 超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。 l 采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。 l 采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。 l 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。 l 在現場可根據用戶實際需要在線修改量程。 l 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。 l 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。 l 具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配） l 具有自檢與自論斷功能。 l 小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配） l 內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配） l 紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）
六、電磁污水流量計電極材料的選擇
應根據被測流體的腐蝕性來選擇電極的材料，請查有關手冊，對于特殊流體應作腐蝕性試驗
|
材料
|
代號
|
耐腐蝕性能
|
|
316L不銹鋼
|
V
|
1適用于工業、生活用水，原水井水，城市污水等中性溶液
2弱腐蝕性酸、堿、鹽介質如碳酸、醋酸等
|
|
哈氏合金C
|
HC
|
1適用于耐氧化性酸，如硝酸、混酸、鉻酸與硫酸的混合物
2耐氧化性鹽類或其它氧化劑環境的腐蝕如Fe、Cu
3對海水、堿溶液，氧化物溶液有極好的耐腐蝕性
4不適用：鹽酸
|
|
哈氏合金B(yǎng)
|
HB
|
1對于非氧化酸、堿、鹽如硫酸、磷酸、氫氟酸有良好的腐蝕性
2不適用：硝酸
|
|
鈦
|
Ti
|
耐海水，各種氯化物忽然次氯酸鹽及多種氫氧化物的腐蝕
|
|
鉭
|
Ta
|
除了氫氟酸外，幾乎能耐一切化學介質的腐蝕。但價格昂貴
|
|
鉑
|
Pt
|
適用所有的酸堿鹽溶液（發煙硫酸及硝酸）
|
|
碳化鎢
|
W
|
具有優異的耐磨性能，專用于泥漿、紙漿等磨損性介質
|
七、電磁污水流量計內襯材料的選擇
應根據被測介質的腐蝕性磨損性和溫度來選擇內襯材料
|
襯里材料
|
耐腐蝕性能
|
工作溫度
|
適用范圍
|
|
氯丁橡膠Ne
|
耐一般低濃度酸堿鹽的腐蝕
|
-20～70℃
|
工業用水污水低濃度酸堿鹽
|
|
聚氨酯橡膠PO
|
有極好的耐磨性能，專用于強磨損性漿液，不耐腐
|
-10～60℃
|
含固體顆粒的液體（水泥漿礦漿等）
|
|
聚全氟乙丙烯FEP
|
1耐熱耐腐蝕性與PTFE相當
2機械強度高，抗磨損性能好
3內表光滑，不易粘附沉淀物
4有很好的耐負壓，抗真空作用
|
-40～180℃
|
除砂漿等強磨損性介質外的所有流體。與PTFE一樣，能用于飲料等有衛生要求的介質
|
|
聚四氟乙烯PTFE
|
幾乎可以抵抗所有化學介質的腐蝕，抗磨損性能較差
|
|
|
