KIO-AI2AO2 模擬量輸入輸出模塊使用說明
一、 性能參數
1.1. 通訊接口
· 帶有擴展總線接口，可任意擴展在DP-XXX模塊后面。
1.2. 模擬量輸入特性
· 輸入點數：2
· 輸入類型：差分輸入
· AD分辨率：12位
· 量程范圍
· 電壓輸入（單極性）：0-10V, 0-5V, 0-1V, 0-500mV, 0-100mV, 0-50mV
· 電壓輸入（雙極性）：±10V, ±5V, ±2.5V, ±1V, ±500mV, ±250mV, ±100mV,±50mV,±25mV
· 電流輸入：0~20mA
· 數字格式數
· 單極性，全量程：0~32000
· 雙極性，全量程：-32000~32000
· 輸入分辨率
· 電壓輸入（單極性）：2.5 mV(0～10V量程)，1.25 mV (0～5V量程)
· 電壓輸入（雙極性）：2.5 mV(±5V量程)，1.25 mV (±2.5V量程)
· 電流輸入：5μA (0～20mA量程)
· 測量誤差：小于0.5%
· 模數轉換時間：小于300us
· 模擬量輸入響應時間：2ms
· 共模抑制：40dB，DC to 60Hz
· 共模電壓：信號電壓+共模電壓（必須小于12V）
1.3. 模擬量輸出特性
· 輸出點數：2
· 輸出范圍
· 電壓輸出：±10V
· 電流輸出：0~20mA
· 輸出分辨路
· 電壓輸出：12位
· 電流輸出：11位
· 數字格式
· 電壓輸出：-32000~32000
· 電流輸出：0~32000
· 精度：典型值: 滿量程的±0.5%，最壞情況：滿量程的±2%
· 穩(wěn)定時間：
· 電壓輸出：100us
· 電流輸出：2ms
· 最大驅動@24V用戶電源
· 電壓輸出：最小5000Ω
· 電流輸出：最大500Ω

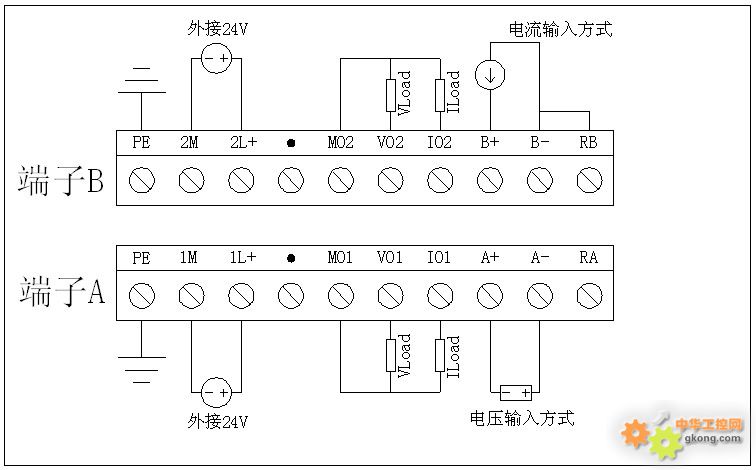

二、端子接線方式
