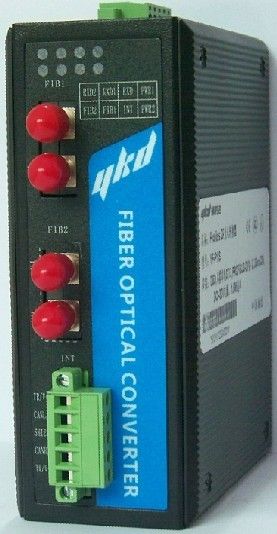

DeviceNet總線光纖中繼器
YFD1/YFD2系列
概述：
YFD系列產品是易控達科技專門為DeviceNet 現場總線遠距離數據通訊而設計的工業級光纖通訊中繼產品。具有總線段光電隔離，信號再生，延長傳輸距離，增加節點數等功能。
該系列產品采用易控達獨創的專有技術，數據全透明傳輸，自動切換數據方向，無須任何設置。YFD1系列支持一路電纜數據接口，一路光纖數據接口，適用于點對點通訊結構；YFD2系列支持一路電纜數據接口，兩路光纖數據接口，適用于鏈型（可級聯傳輸更遠距離）、星型拓撲結構。YFD1和YFD2可混合組網為更復雜的網絡拓撲結構。
特點：
Ø 速率自適應，無須撥碼開關設置速率，透明傳輸，極低的納秒級信號延時
Ø 獨創的總線端口狀態適時監測、光纖鏈路狀態適時監測、繼電器自動報警功能
Ø 支持點對對點、鏈型、星型等拓撲結構
Ø 8個LED狀態指示燈，全方位顯示總線和光纖運行狀態
Ø 電接口提供每線1500W的防雷浪涌保護、15KV靜電保護及防止共地干擾、自恢復過流保護功能
Ø 獨立雙電源冗余，DC10-36V寬電源供電，DC1500V電源隔離,具有1A反接保護功能
Ø 超強防磁場、防輻射及抗干擾功能
Ø 鋁制加強機殼,IP30防護等級, 35mm工業卡軌安裝方式
典型應用：
該設備為光纖中繼器，光纖連接方式為交叉連接，即A設備的光口TX端連接到B設備的RX端，A設備的RX端連接到B設備的TX端。連接方式有點對點型、鏈型和星型三種基本型，并可在基本型的基礎上組合為更復雜的網絡拓撲結構。
技術參數
電接口
Ø 接口類型：5PIN的接線端子
Ø 通信速率：支持125K、250K、500Kbit/s，速率自適應
Ø 信號延時（電口）：100ns
Ø 電接口提供每線1500W的防雷浪涌保護、15KV靜電保護及防止共地干擾、自恢復過流保護功能
Ø 終端電阻：本機不帶終端電阻，請按需要外接
光纖接口：
Ø 光口類型：多模、單�？蛇x（1個、2個光纖口可選）
Ø 光口連接器：ST、SC、FC可選，標配ST
Ø 光纖波長：多模1310 nm，單模1310 nm
Ø 傳輸光纖：多模50/125 um、62.5/125 um、100/140um，單模8.3/125 um、9/125um、10/125um
Ø 傳輸距離：多模0—2Km，單模0—20Km，更遠距離可選
Ø 光線路誤碼率：<10-9
電源及保護：
Ø 工作電壓：雙電源冗余輸入，DC10V-36V值，典型值DC24V
Ø 工作電流：典型值100mA@24V
Ø 電壓保護：提供L1+/M/L2+ 反接保護
Ø 電流保護：1 A (信號短接保護)
Ø 繼電器告警輸出：電口故障和光纖鏈路故障故障告警輸出，觸點容量：DC30V/1A、AC120V@1A
工作環境：
Ø 操作溫度：
標準類型：0 ~ 70 °C (32 ~ 158 °F)
寬溫類型：-40 ~ 85 °C (-40 ~ 185 °F)
Ø 操作濕度：5 ~ 95% RH
Ø 存放溫度： -40 ~ 85 °C (-40 ~ 185 °F)
機械特性：
Ø 外形尺寸：132mm×105mm×52mm
Ø 外殼：IP30防護等級,鋁制加強機殼
Ø 安裝方式： 35mmDIN導軌安裝
Ø 凈重：800g
安規測試：
EMI：EN55022 1998, Class A
EMS：
EN61000-4-2 (ESD), Criteria B, Level 4
EN61000-4-3 (RS), Criteria A, Level 2
EN61000-4-4 (EFT), Criteria B, Level 4
EN61000-4-5 (Surge), Criteria B, Level 2
EN61000-4-6 (CS), Criteria B, Level 2
En61000-4-8 (PFMF), Criteria A, Level 3
Freefall：IEC 60068-2-32
應用范圍：
電力、交通、能源、監控及工業控制等領域。
規格型號
|
產品編號 |
描述 |
|
YFD1 |
工業級DeviceNet總線光纖中繼器，（支持點對點結構），一路電接口，一路光模塊接口，多模/單模光纖可選，ST/SC/FC接口可選，標配多模光纖ST接口 |
|
YFD2 |
工業級DeviceNet總線光纖中繼器，（支持點對點、鏈型、星型拓撲），一路電接口，兩路光模塊接口，多模/單模光纖可選，ST/SC/FC接口可選，標配多模光纖ST接口 |
