MODBUS光纖中繼器
用戶手冊

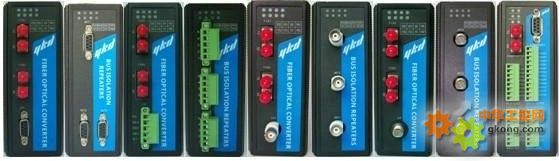

概述：
YFM系列產品是易控達科技專門為MODBUS現場總線遠距離數據通訊而設計的工業級光纖通訊中繼產品。具有總線段光電隔離，信號再生，延長傳輸距離，增加節點數等功能。
該系列產品采用易控達獨創的專有技術，數據全透明傳輸，自動切換數據方向，無須任何設置。YFM1系列支持一路電纜數據接口，一路光纖數據接口，適用于點對點通訊結構；YFM2系列支持一路電纜數據接口，兩路光纖數據接口，適用于鏈型（可級聯傳輸更遠距離）、星型拓撲結構。YFM1和YFM2可混合組網為更復雜的網絡拓撲結構。本系列產品解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保密性，同時也解決了電纜傳輸距離受限的問題。
特點：
Ø 速率自適應，無須撥碼開關設置速率，透明傳輸，極低的納秒級信號延時
Ø 獨創的總線端口狀態適時監測、光纖鏈路狀態適時監測、繼電器自動報警功能
Ø 支持點對對點、鏈型、星型等拓撲結構
Ø 8個LED狀態指示燈，全方位顯示總線和光纖運行狀態
Ø 獨立雙電源冗余，DC12-30V寬電源供電，DC1500V電源隔離,反接保護
Ø 電接口4000V的防雷隔離保護,1.5A過流,600W浪涌保護
Ø 超強防磁場、防輻射及抗干擾功能
Ø 鋁制加強機殼,IP30防護等級, 35mm工業卡軌安裝方式
典型應用：
該設備為光纖中繼器，光纖連接方式為交叉連接，即A設備的光口TX端連接到B設備的RX端，A設備的RX端連接到B設備的TX端。連接方式有點對點型、鏈型和星型三種基本型，并可在基本型的基礎上組合為更復雜的網絡拓撲結構。
規格型號
|
產品編號 |
描述 |
|
YFM1 |
工業級MODBUS總線光纖中繼器，（支持點對點結構），一路電接口，一路光模塊接口，多模/單模光纖可選，ST/SC/FC接口可選，標配多模光纖ST接口 |
|
YFM2 |
工業級MODBUS總線光纖中繼器，（支持點對點、鏈型、星型拓撲），一路電接口，兩路光模塊接口，多模/單模光纖可選，ST/SC/FC接口可選，標配多模光纖ST接口 |
