2M1180N
★ 高性能、多功能、操作簡單、高性價比；
★ 具有電機參數自動適應功能，上電后驅動器自動測量電機電氣參數，自動選擇最佳驅動設置，保證發揮各類電機的最大性能；
★ 具有相位記憶功能，對于同一臺電機，驅動器重新上電后能夠保證電機不發生抖動；
★ 支持“脈沖+方向”及“CW/CCW”雙脈沖兩種控制脈沖輸入；
★ 可驅動4，6，8線兩相步進電機；
★ 12檔細分，最高可達128細分，輸出相電流最大可達8A（峰值）；
★ 具有過壓，欠壓，過流，過熱，短路保護功能。
主要特性：
★高性能、多功能、操作簡單、高性價比；
★具有電機參數自動適應功能，上電后驅動器自動測量電機電氣參數，自動選擇最佳驅動設置，保證發揮各類電機的最大性能；
★具有驅動器試運行功能，無需控制信號，可簡單方便地進行驅動器檢查及設備調試；
★具有相位記憶功能，對于同一臺電機，驅動器重新上電后能夠保證電機不發生抖動；
★支持“脈沖+方向”及“CW/CCW”雙脈沖兩種控制脈沖輸入；
★光耦隔離ERR故障信號輸出功能，實現驅動器與上位機的交互方式；
★在電機停止1.5S之后驅動器輸出電流自動減為設定值的一半；
★可驅動4，6，8線兩相步進電機；
★光耦隔離信號輸入，脈沖響應頻率最高可達400KHZz；
★簡單方便的細分/電流設置方式；
★ 12檔細分，最高可達128細分，輸出相電流最大可達8A（峰值）；
★具有過壓，欠壓，過流，過熱，短路保護功能。
|
規格參數 |
描述 |
|
輸入電壓 |
單相交流77VAC～123VAC（50Hz） |
|
相電流(峰值) |
4.5A，5A，5.5A，6A，6.5A，7A，7.5A，8A共8檔 |
|
細分檔 |
2，4，5，8，10，16，20，32，50，64，100，128, 共12檔 |
|
輸入信號 |
PLS/DIR/FRE,信號電流范圍為:6~16 mA |
|
信號輸入方式 |
單脈沖（PLS+DIR)/雙脈沖（CW/CCW） |
|
輸出信號 |
ERR,集電極開路輸出，最大輸出電流10mA。 |
|
自動半流 |
電機停止1.5S 后，相電流值自動減少50% |
|
保護電路類型 |
過壓報警，欠壓報警，過流保護，過熱保護 |
|
吸收電路 |
選配功能，用于吸收電機反饋的能量 |
|
|
|
冷卻方式 |
強制風冷 |
|
使用環境 |
使用場合 |
避免有大量金屬粉塵，油霧或腐蝕性氣體 |
|
使用環境濕度 |
<85%, RH（不能結露和有水珠） |
|
使用環境溫度 |
0℃～+40℃ |
|
保存溫度 |
-20℃～+70℃ |
|
重量（凈重） |
1.5Kg |
|
外形尺寸 |
201mmX147mmX66mm |
|
防護等級 |
IP20 |

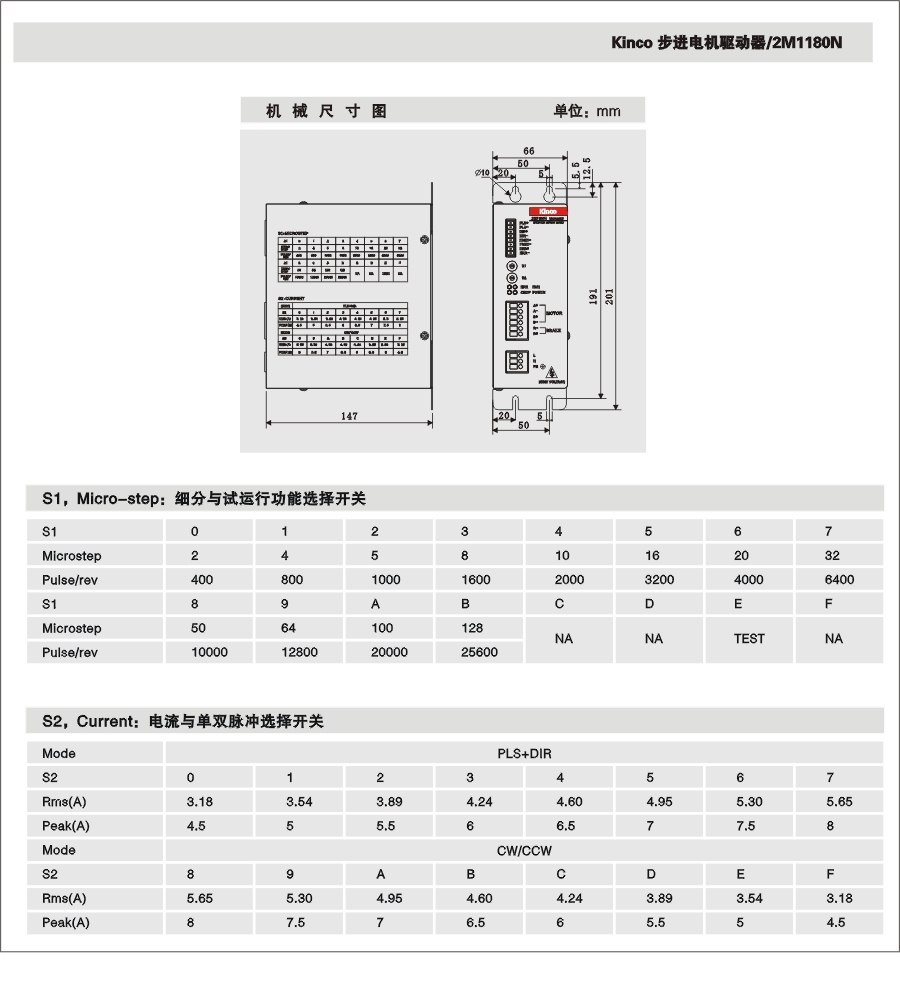

2M1180N機械尺寸圖：
