【化工爐、冶煉爐點火熄火保護控制箱】
一、使用范圍：
采用一級點火控制模式，適用各類燃燒裝置及燃燒器的自動點火、火焰檢測和滅火保護。
二、功能：
打開啟動開關，自動點火，同時控制燃料閥自動打開。在設定的時間內（5～7秒），沒有點燃、控制器自動關閉燃料閥并報警。如點火成功將保持正常燃料供應；在燒咀運行期間火焰意外熄滅，控制器自動關閉燃料電磁閥并報警。
要重新點火時，必須復位3秒后再啟動，控制器重復執行以上程序。
三、控制外形尺寸：400×330×130�！ �
控制器安裝尺寸：380×275mm 安裝孔4～Φ9mm。

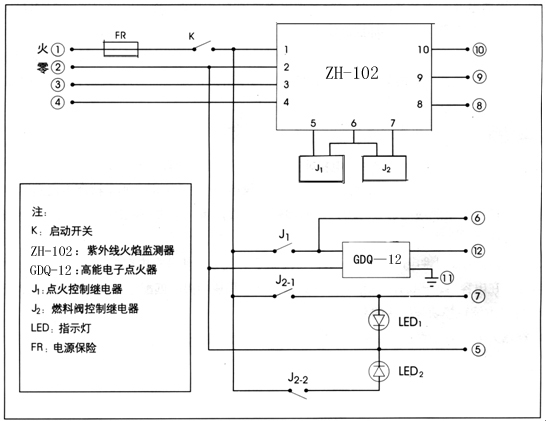

四、RKX燃燒控制器及接線圖
接線端子示意圖
〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇
1 2 3 4 5 6 7 8 9 10 11 12
1.2.電源AC220V，
2.電源零線。
2.3.4.接紫外探頭與探頭對應線號相接。
5.6.接點火電磁閥。
5.7.接燃料電磁閥。
8.9. 無源常開觸點、有火焰時翻轉。
9.10. 無源常閉觸點、有火焰時翻轉。
11.點火零線。
12.點火器高壓線。
五、安裝使用要求：
1.必須按燃燒器圖接好連接線。檢查無誤后方可通電。
2.安裝時，接地必須良好，以防漏電。
3.燃燒控制器內紫外線檢測模塊出廠時已調好，一般情況下安裝后即可使用；在使用中如發現以下問題請按以下
方法排除：
�。�1）燃燒器無火，而檢測器顯示有火，這是監測器線路受潮后分布電容逐步增大引起的干擾。請打開紫外線監測模塊，緩慢調節電位計，直到綠色指示燈滅。繼電器釋放為止。
�。�2）燃燒器有火，而檢測器顯示無火�？赡苡袃蓚�原因，一是探頭鏡片被灰塵覆蓋，請擦干凈探頭石英鏡片；二是模塊阻抗匹配電位計超調，請打開模塊緩慢調節電位計，直至綠色指示燈亮，繼電器吸合為止。
4.如果在安裝或使用中不小心弄破探頭前的鏡片，請不要用普通玻璃片代替。因普通玻璃不能透過火焰所產生的紫外線�！�
